FÍSICA - ELETRICIDADE - ASSOCIAÇÃO DE RESISTORES
1 Rua Baronesa, 705 - sala 206 - Praça Seca
Telefones: 39022608 - 994306166
AS RESPOSTAS ESTÃO NO FINAL DOS EXERCÍCIOS.
1. Um resistor de 5Ω e um resistor de 20Ω são associados
em série e à associação aplica-se uma ddp de 100V.
a) Qual a resistência equivalente da associação?
b) Qual a intensidade de corrente na associação?
c) Qual a ddp em cada resistor associado?

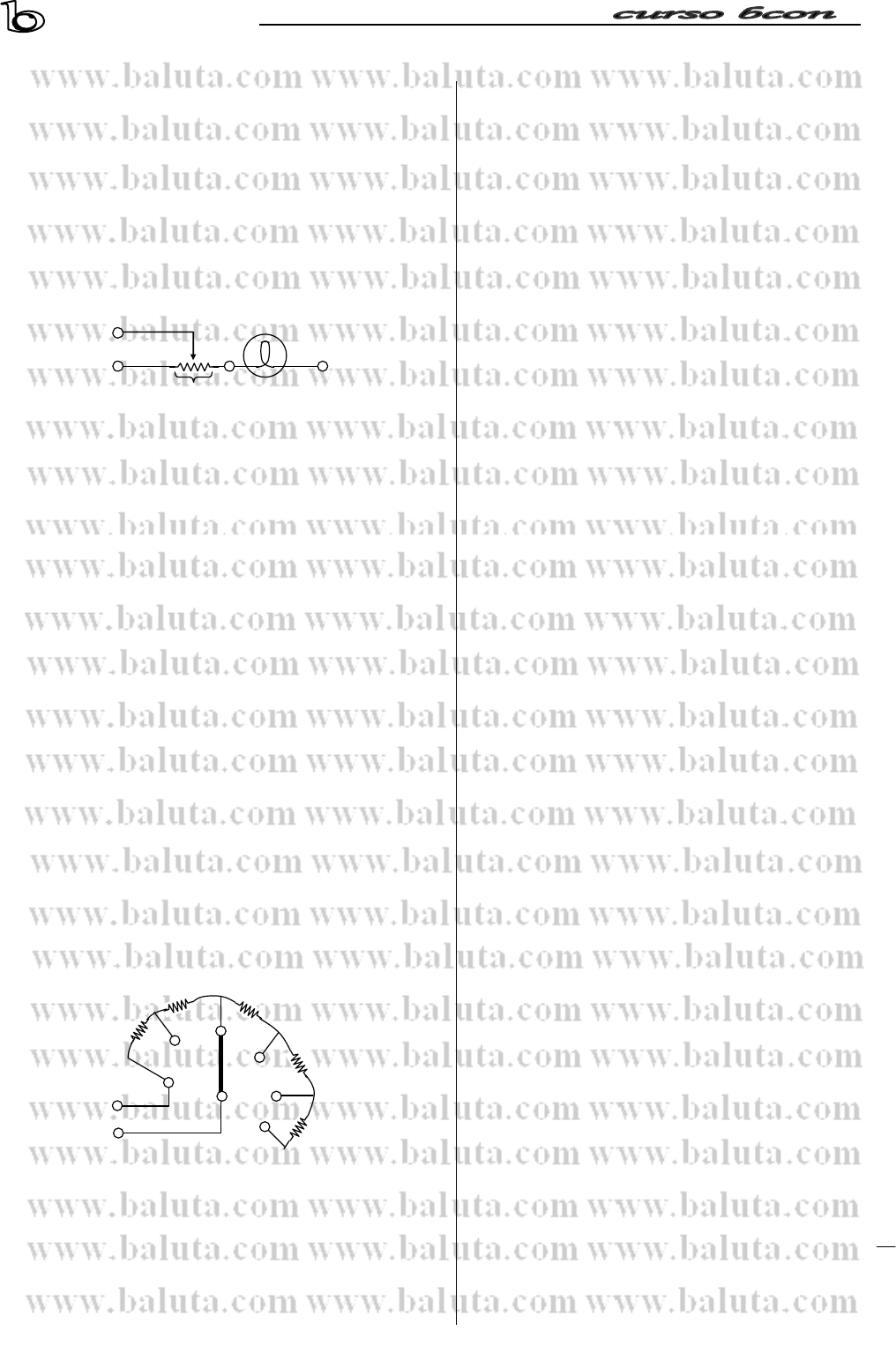

2. Entre os pontos 1 e 2 do circuito da figura mantém-se a
ddp de 110V. O cursor C está no ponto médio entre os
pontos 3 e 4; a intensidade da corrente através da lâm-
pada é 0,5A. Calcule a resistência elétrica RL da lâmpa-
da.
 1
 C RL
 3 2
 200Ω
4

3. Dois resistores de resistências elétricas respectivamen-
te iguais a 4Ω e 6Ω, ao serem associados em série, são
percorridos por uma corrente de intensidade 2A. De-
termine:
a) a resistência equivalente da associação;
b) a ddp a que a associação está submetida;
c) a ddp em cada resistor associado.
4. Associam-se em série dois resistores de resistências
R1 = 7Ω e R2 = 5Ω e à associação aplica-se uma ddp de
120V.
a) Qual a resistência equivalente da associação?
b) Qual a intensidade de corrente na associação?
c) Qual a ddp em cada resistor associado?
5. Ligam-se em série três resistores de resistências elétri-
cas, respectivamente 200Ω, 0,5kΩ e 3.10-4MΩ (1MΩ =
106Ω). Sendo a corrente nos resistores 0,1A, calcule a
ddp aplicada na associação.
6. A figura representa um reostato de pontos. Na situação
esquematizada, o resistor de 1Ω é percorrido por cor-
rente de intensidade 2A. Determine:
a) a ddp entre os terminais A e B;
b) a intensidade de corrente no resistor de 2Ω quan-
do a chave Ch é ligada nos pontos 4, 5 e 6;
c) a máxima resistência elétrica do reostato.
 2Ω 3Ω

 1Ω 3
 2
 Ch 4 4Ω
 1
 A 5

 B 6 5Ω

7. Um resistor de resistência elétrica 121Ω tem dissipa-
ção nominal 100W. Calcule:
a) a máxima ddp à qual ele poderá ser ligado;
b) a máxima corrente que pode percorrê-lo.
8. Duas lâmpadas, uma de 10W - 110V e outra de 100W
- 110V, são ligadas em série a uma tomada de 220V. O
que acontece com as lâmpadas?
9. Um resistor de resistência elétrica 10Ω tem dissipação
nominal de 1W. Determine:
a) a máxima ddp à qual pode ser submetido;
b) a máxima corrente que pode percorrê-lo.
10. Um eletricista compra três lâmpadas com as seguintes
características: L1 (200W - 110V), L2 (100W - 110V) e
L3 (25W - 110V). A seguir, ele associa as três lâmpadas
em série e aplica à associação uma ddp de 220V. O que
acontece com as lâmpadas?
11. Um resistor de 5Ω e um resistor de 20Ω são associa-
dos em paralelo e à associação aplica-se uma ddp de
100V.
a) Qual a resistência equivalente da associação?
b) Qual a intensidade de corrente em cada resistor?
c) Qual a intensidade de corrente na associação?
12. Em uma associação, A é um aquecedor onde está gra-
vado (200W - 100V) e F um fusível de resistência des-
prezível que suporta uma corrente elétrica máxima de
3A. Calcule o menor valor da resistência de um resistor
que se pode ligar em paralelo com o aquecedor sem
queimar o fusível que estará ligado na entrada do circui-
to.
13. Um fio condutor homogêneo, de seção transversal
constante de área A e comprimento l, tem resistência
elétrica R. Esse fio é dividido em 10 pedaços iguais que
são ligados em paralelo, formando um cabo cuja resis-
tência vale RC. Calcule a relação entre Rc e R.
14. Associa-se em paralelo dois resistores de resistências
R1 = 20Ω e R2 = 30Ω e à associação aplica-se uma ddp
de 120V.
a) Qual a resistência equivalente da associação?
b) Quais as intensidades de corrente em cada resis-
tor?
c) Qual a intensidade de corrente na associação?
15. Três lâmpadas de incandescências iguais estão asso-
ciadas em paralelo e a ddp entre os terminais da associ-
ação é mantida constante. Se uma das lâmpadas quei-
mar, o que ocorrerá com a intensidade de corrente em
cada uma das outras?
16. Em uma residência são ligados em paralelo, simulta-
neamente, 12 lâmpadas de 100W cada uma, um ferro
elétrico de 720W, um chuveiro de 2400W, um aquece-
dor de 1200W e um liquidificador de 360W. A ddp
constante na residência é de 120V. Calcule a intensida-
de da corrente que atravessa o fusível que protege o cir-
cuito.
17. Várias lâmpadas idênticas estão ligadas em paralelo a
uma rede de alimentação de 110V. Sabendo-se que a
corrente elétrica que percorre cada lâmpada é de
11
6
A,
pergunta-se:


FÍSICA - ELETRICIDADE - ASSOCIAÇÃO DE RESISTORES
2 Rua Baronesa, 705 - sala 206 - Praça Seca
Telefones: 39022608 - 994306166
a) Qual a potência dissipada em cada lâmpada?
b) Se a instalação das lâmpadas estiver protegida por
um fusível que suporta até 15A, quantas lâmpa-
das podem, no máximo, ser ligadas?
18. Você dispõe de várias lâmpadas idênticas, de 60W -
120V, e de uma fonte de tensão capaz de manter em
seus terminais, sob quaisquer condições, uma diferença
de potencial constante e igual a 120V. Considere as
lâmpadas funcionando normalmente, isto é, com seu
brilho máximo. Calcule quantas lâmpadas, no máximo,
podem ser ligadas a essa fonte sem queimar um fusível
de 15A que protege a rede.
19. O sistema de aquecimento de um chuveiro elétrico es-
tá representado na figura. Com a chave na posição “in-
verno” o chuveiro dissipa 2200W, enquanto na posição
“verão” dissipa 1100W. A tensão na rede de alimenta-
ção é de 110V; admitindo que os valores dessas resis-
tências não variam com a temperatura, responda.
a) Qual o valor da corrente, que passa pelo fio de a-
limentação do chuveiro quando este é ligado na
posição “inverno”?
b) Qual o valor das resistências R1 e R2?
 Verão
 Inverno
 R1 R2

20. Dada a associação na figura, calcule a resistência e-
quivalente entre os pontos A e B.
 0,5Ω 1Ω
 A

 3Ω 1Ω
 0,5Ω 1Ω
 B


21. No circuito elétrico esquematizado ao lado tem-se
i2 = 2,0A. Determine:
i1
i3

 i2
 A B
 4,0Ω
 10Ω
15Ω

a) a intensidade da corrente i1;
b) a diferença de potencial entre os pontos A e B.
22. No circuito esquematizado, a ddp entre os terminais
A e B vale 100V. Determine:
 7,5Ω
 A

 5Ω 5Ω

 B


a) a resistência equivalente entre os pontos A e B;
b) a intensidade de corrente no resisto r de 7,5Ω;
c) a intensidade de corrente em cada um dos resisto-
res de 5Ω.
23. O resistor de 4Ω do circuito esquematizado é percor-
rido por corrente de intensidade 3A. Determine:
 4Ω
 A

 6Ω 3Ω
 2ΩB


a) a resistência equivalente entre os pontos A e B;
b) a ddp entre os terminais A e B do circuito;
c) a intensidade da corrente que percorre os resisto-
res de 6Ω e 3Ω.
24. Calcule a resistência equivalente das associações da
figura abaixo entre os terminais A e B.
I)
 1Ω 6Ω
 A 3Ω B
 2Ω 4Ω 5Ω

II)
 R
 A

 R R

 B R
III)
 A 10Ω 10Ω
 40Ω 40Ω 20Ω
 B 10Ω 10Ω
IV)
 3Ω 9Ω
 A 4Ω
 5Ω 7Ω
 B
25. Na associação da figura, a ddp entre A e C é 120V.
 1Ω
 A B 2Ω C
 1Ω
a) Qual a ddp entre A e B?
b) Qual a intensidade de corrente em cada resistên-
cia de 1Ω?
26. Na associação da figura, sendo i’ = 6A, calcule i’’.
 i’ 6Ω
 A B
 7Ω i’’ 5Ω

FÍSICA - ELETRICIDADE - ASSOCIAÇÃO DE RESISTORES
3 Rua Baronesa, 705 - sala 206 - Praça Seca
Telefones: 39022608 - 994306166
27. Entre os terminais A e B da figura aplica-se a ddp de
200V. Calcule as intensidades de corrente em cada re-
sistor.
 A
 5Ω
 5Ω
 10Ω
 10Ω 10Ω

28. A ddp entre os terminais A e B do circuito esquema-
tizado vale 80V. Determine:
 1Ω 2Ω
 A

 6Ω 2Ω
 4Ω 2Ω
 B


a) a intensidade de corrente no resistor de 4Ω;
b) a ddp no resistor de 6Ω;
c) a intensidade de corrente em cada um dos resisto-
res de 2Ω.
29. O resistor de 5Ω da associação esquematizada é per-
corrido por corrente de intensidade 4A. Determine:
 2,6Ω 3Ω
 A

 4Ω 3Ω
 5Ω
 B


a) a resistência equivalente entre os terminais A e B;
b) a ddp entre os pontos A e B;
c) a intensidade de corrente no resistor de 4Ω e em
cada um dos resistores de 3Ω.
30. Dada a associação na figura, calcule a resistência e-
quivalente entre os terminais A e B.

 1Ω 2Ω 4Ω 3Ω

 A 6Ω C B


 1Ω 1Ω 2Ω 8Ω



31. Para a associação esquematizada, determine a resis-
tência equivalente entre os terminais A e B.
 6Ω
 A D

 6Ω 4Ω 4Ω
 4Ω
 B C


32. Têm-se três resistores iguais, de resistência 11Ω, uma
fonte que mantém entre A e B a ddp de 110V e fios de
resistência nula. Qual a intensidade de corrente em cada
resistor nas situações das figuras, segundo as coloca-
ções dos fios de resistência nula?
a)
 A 11Ω C 11Ω D 11Ω B

b)
 A 11Ω C 11Ω D 11Ω B

c)
 A 11Ω C 11Ω D 11Ω B

d)
 A 11Ω C 11Ω D 11Ω B

33. Calcule a resistência equivalente das associações das
figuras entre os terminais A e B:
a)
 6Ω 6Ω

 A B


 2Ω 2Ω


b)
 4Ω
 A
 4Ω 4Ω
 B 4Ω
c)
 8Ω 12Ω 1Ω
 A
 8Ω
 12Ω 1Ω

 6Ω
 12Ω
 B
d)

 A
 2Ω 7Ω
 2Ω 8Ω 8Ω
 B

e)
f)
 0,5Ω 0,5Ω
 A

 3Ω 3Ω
 5Ω
 B


 A B
 1Ω 6Ω
 6Ω
 4Ω



FÍSICA - ELETRICIDADE - ASSOCIAÇÃO DE RESISTORES
4 Rua Baronesa, 705 - sala 206 - Praça Seca
Telefones: 39022608 - 994306166
g)
B

 A
 2Ω 3Ω 3Ω

 0,5Ω
h)
 A 5Ω 5Ω 5Ω 7Ω
 8Ω
 B

34. Um resistor de resistência elétrica R, submetido à ddp
U, é percorrido por certa corrente elétrica. Associando-
se em série com outro resistor de resistência R’ = 12Ω e
aplicando-se à associação a mesma ddp U, a intensidade
da corrente cai a
4
1
 do valor anterior. Calcule o valor da
resistência R.
35. Um ferro elétrico foi projetado para ser ligado a uma
ddp de 110V e dissipar a potência de 440W. Para que
possa ser utilizado na ddp de 220V, é necessário, por
exemplo, ligá-lo com um resistor em série. Calcule a re-
sistência elétrica deste resistor adicional.
36. O sistema esquematizado, com terminais A e B, é
constituído por quatro fios condutores de resistências
idênticas. O sistema recebe em A corrente com intensi-
dade I = 8,0A. Calcule as intensidades das correntes I1 e
I2.
 I2
 I I1 I

37. Um fusível é um interruptor elétrico de proteção que
queima, desligando o circuito, quando a corrente ultra-
passa certo valor. A rede elétrica de 110V de uma casa
é protegida por fusível de 15A. Dispõe-se dos seguintes
equipamentos: um aquecedor de água de 2200W, um
ferro de passar de 770W, e lâmpadas de 100W.
a) Quais desses equipamentos podem ser ligados na
rede elétrica, um de cada vez, sem queimar o fu-
sível?
b) Se apenas lâmpadas de 100W são ligadas na rede
elétrica, qual o número máximo dessas lâmpadas
que podem ser ligadas simultaneamente sem
queimar o fusível de 15A?
38. Um ebulidor elétrico pode funcionar com um ou com
dois resistores idênticos de mesma resistência R. Ao
funcionar apenas com um resistor, uma certa quantida-
de de água entra em ebuliçãoem t0 minutos. Em quanto
tempo entrará em ebulição um volume igual de água se
o aquecedor funcionar com os dois resistores ligados:
a) em paralelo? b) em série?
39. As especificações de 4 lâmpadas ligadas em paralelo
em um lustre são: 110W - 110V. Pretende-se utilizar
uma outra lâmpada que dissipe a mesma potência das 4
lâmpadas juntas, mas sob uma tensão de 220V.
a) Quais as características da nova lâmpada?
b) Em qual das duas situações a corrente total será
maior? Justifique.
40. Na associação da figura, sendo i = 5A, calcule:
 i’ 60Ω
 A i 20Ω C B
 i’’ 40Ω
a) as intensidades das correntes i’ e i’’;
b) a ddp entre A e B.
41. Entre os pontos A e B da associação mantém-se a ddp
de 20V. Sendo i’ = 3,2A, calcule a resistência R.
 i’ 5Ω
 A R B
 20Ω
42. Para o circuito da figura, a ddp entre A e B vale
320V. Calcule a ddp entre os pontos D e B.
 40Ω


 A 100Ω C 100Ω D 100Ω B

 25Ω

 120Ω

43. Na associação da figura aplica-se entre A e B a ddp
de 100V. Calcule a potência dissipada na associação.
 A
 60Ω 60Ω
 20Ω 20Ω
 20Ω 20Ω
 B
44. Dado o circuito da figura, calcule a resistência equi-
valente entre A e B.
 10Ω
 A

 10Ω 10Ω
 10Ω
 B


45. Um circuito elétrico é composto por lâmpadas de 5V
ligadas, em série, a uma fonte de 220V. Para que não se
queimem, o número mínimo de lâmpadas nesse circuito
deve ser:
a) 24 b) 44 c) 54 d) 64 e) 74



FÍSICA - ELETRICIDADE - ASSOCIAÇÃO DE RESISTORES
5 Rua Baronesa, 705 - sala 206 - Praça Seca
Telefones: 39022608 - 994306166
 A B
 110V 110V
 60W 100W
46. Associam-se em série dois resistores, sendo R1 =
4,0Ω e R2 = 6,0Ω. A tensão medida entre os terminais
do primeiro é U1 = 60V. A corrente i2 e a tensão U2 no
segundo resistor, respectivamente, valem:
a) 10A e 60V c) 15A e 45V
b) 15A e 90V d) 10A e 40V
47. Três lâmpadas com as seguintes características L1
(25W - 110V), L2 (100W - 110V) e L3 (200W - 110V)
são conectadas da maneira representada na figura e, em
seguida, o conjunto é ligado a uma tomada de 220V.
Assim fazendo, qual (ou quais) das lâmpadas vai (vão)
queimar?
 L1
 Tomada de
 220V
 L2
 L3

a) L1 apenas c) L1 e L2 apenas e) L1, L2 e L3
b) L3 apenas d) L2 e L3 apenas
48. Você dispõe de duas lâmpadas, uma de 25W - 125V e
outra de 200W - 125V. Você liga essas lâmpadas, co-
nectadas em série, a uma tomada de 125V, e observa
que:
a) a lâmpada de 25W queima.
b) a lâmpada de 200W queima.
c) a lâmpada de 25W tem brilho quase normal e a
lâmpada de 200W não chega a acender.
d) a lâmpada de 25W não chega a acender e a lâm-
pada de 200W tem brilho quase normal.
e) as duas lâmpadas acendem com brilho normal.
49. Uma lâmpada de filamento incandescente foi projeta-
da para ser ligada a uma fonte de ddp 120V, dissipando,
então, 100W. Para que essa lâmpada tenha o mesmo de-
sempenho quando ligada a uma fonte de 240V é neces-
sário usá-la com uma resistência em série. A potência
que será dissipada nessa resistência adicional será:
a) 50W c) 120W e) diferente dessas
b) 100W d) 200W
50. A especificação de fábrica garante que uma lâmpada,
ao ser submetida a uma tensão de 120V, tem potência
de 100W. O circuito da figura pode ser utilizado para
controlar a potência da lâmpada, variando-se a resistên-
cia R. Para que a lâmpada funcione com uma potência
de 25W, a resistência R deve ser igual a:
a) 25Ω b) 36Ω c) 72Ω d) 144Ω e) 288Ω
 Lâmpada
 R
 120V


51. Em uma associação de resistores diferentes em para-
lelo:
a) a ddp é igual em todos eles, e a maior resistência
dissipa a maior potência.
b) a corrente e a ddp são as mesmas em todos os re-
sistores.
c) as correntes e as potências dissipadas são inver-
samente proporcionais aos valores das resistên-
cias.
d) a resistência equivalente é a soma das resistências
da associação.
e) nenhuma das anteriores.
52. Um fio resistivo homogêneo de comprimento l, seção
reta constante A e resistência R, é cortado em três peda-
ços iguais para formar um feixe. A resistência do feixe
vale:
a)
9
R
 b)
6
R
 c)
3
R
 d) R e) 3R
53. Na associação de resistores da figura, os valores de I
e de R são, respectivamente:
 20Ω
 4A
 16A
 R
I 10Ω

a) 8A e 5Ω c) 1,6A e 5Ω e) 80A e 160Ω
b) 5A e 8Ω d) 2,5A e 2Ω
54. Determine a intensidade da corrente que atravessa o
resistor R2 da figura, quando a tensão entre os pontos A
e B for igual a V e as resistências R1, R2 e R3 forem i-
guais a R.
 A R1 R2 R3 B

a)
R
V
 c)
R
V3
 e) nenhuma das anteriores
b)
R3
V
 d)
R3
V2

55. Numa casa estão instaladas as duas lâmpadas A e B
representadas na figura. Podemos afirmar corretamente
que:




a) A resistência elétrica da lâmpada A é maior do
que a da lâmpada B.
b) A corrente elétrica que passa através da lâmpada
A é maior do que a corrente que passa através da
lâmpada B.
c) Depois de um determinado tempo acesas, pode-
mos dizer que a lâmpada A terá dissipado mais
energia do que a lâmpada B.

FÍSICA - ELETRICIDADE - ASSOCIAÇÃO DE RESISTORES
6 Rua Baronesa, 705 - sala 206 - Praça Seca
Telefones: 39022608 - 994306166
d) Se os filamentos das duas lâmpadas são de mes-
mo material e mesma espessura, podemos dizer
que o filamento da lâmpada B é mais comprido
do que o filamento da lâmpada A.
e) Como a voltagem a que estão submetidas as duas
lâmpadas é a mesma, podemos dizer que ambas
vão consumir a mesma energia em kWh.
56. A figura representa, em (I), uma associação de três
resistores iguais, R, ligados a uma tensão U, percorrida
por uma corrente elétrica is. Em (II) estão representados
os mesmos resistores numa associação em paralelo, li-
gada à mesma tensão U, percorrida pela corrente ip.
Pode-se afirmar que é válida a relação:
 is R R R
 UI
 R

 R
 U
 II
ip R

a) is =
9
1
ip c) is = ip e) is = 9ip
b) is =
3
1
ip d) is = 3ip
57. Nos esquemas, todos os resistores são idênticos. Pelo
esquema 1, a potência dissipada é de 20 watts. Pelo es-
quema 2, a potência dissipada é, em watts, igual a:


 20V
 Esquema 1

 20V
 Esquema 2
a) 2,5 b) 5,0 c) 10 d) 40 e) 80
58. No circuito elétrico representado no esquema, a cor-
rente no resistor de 6Ω é de 4A e no de 12Ω é de 2A.
Nessas condições, a resistência do resistor R e a tensão
U aplicada entre os pontos C e D valem, respectivamen-
te:
 2A 12Ω
 C 6Ω 6Ω D
 3Ω R 4A
 U
a) 6Ω e 42V c) 12Ω e 18V e) 9Ω e 72V
b) 2Ω e 36V d) 8Ω e 5V
59. Para o circuito da figura são dados os seguintes valo-
res:
i3 = 0,4A (corrente através de R3)
i4 = 1,2A (corrente através de R4)
V1 = 3,6V (ddp aplicada em R1)
V2 = 6V (ddp aplicada em R2)
Podemos deduzir que os valores dos resistores R1,
R2, R3, R4, em ohm, são respectivamente:
 R1


 12V R2 R3
 R4



a) 3; 7,5; 15; 2 d) 7,5; 2; 3; 10
b) 1,8; 15; 3; 10 e) 1,8; 7,5; 15; 10
c) 3; 1,2; 2; 15
60. Determine a resistência equivalente, entre os termi-
nais A e B, do circuito. Todos os resistores têm resis-
tências iguais a R.
 C R E
 R R R
 R
 A O B

Respostas
1. a) 25Ω b) 4A c) 20V, 80V.
2. 120Ω
3. a) 10Ω b) 20V c) 8V e 12V
4. a) 12Ω b) 10A c) 70V e 50V
5. 100V
6. a) 6V
 b) respectivamente 1A; 0,6A; 0,4A
 c) 15Ω
7. a) 110V b) 0,91A.
8. Na lâmpada de 10W, a ddp é maior que a nominal
(200V > 110V), assim ela apresentará brilho acima do
normal e logo queimará. Na de 100W, a ddp é menor que
a nominal (20V < 110V) e seu brilho será menor que o
normal. Entretanto, quando a lâmpada de 10W queimar, a
de 100W apagará, pois o circuito ficará aberto.
9. a) 3,16V b) 0,316A
10. A lâmpada de 25w dá um brilho intenso e a seguir
queima e as outras dão brilho fraco e a seguir apagam.
11. a) 4Ω; b) 20A e 5A; c) 25A.
12. 100Ω
13.
100
1

14. a) 12Ω b) 6A e 4A c) 10A
15. Aumentará.
16. 49A
17. a) 60w b) 27
18. 30
19. a) 20A b) 11Ω e 11Ω
20. 2,5Ω
21. a) 5,0A b) 50V.
22. a) 10Ω b) 10A c) 5A.
23. a) 8Ω b) 24V c) 1A; 2A.
24. I) 3,5Ω II) 0,75Ω III) 20Ω IV)
3
10
Ω
25. a) 24V b) 24A
26. 3A

FÍSICA - ELETRICIDADE - ASSOCIAÇÃO DE RESISTORES
7 Rua Baronesa, 705 - sala 206 - Praça Seca
Telefones: 39022608 - 994306166
27.

 A
 20A
 10A
 10A
 5A 5A

28. a) 10A b) 30V c) 5A
29. a) 10Ω b) 40V c) 2A, 2A
30. 1Ω
31. 2Ω
32. a) 3,3A b) 5A c) 10A d) 10A.
33. a) 2,4Ω b) 2Ω c) 10Ω d) 2Ω e) 2Ω
 f) 2Ω g) 1Ω h) 2,7Ω
34. 4Ω
35. 27,5Ω
36. I1 = 6A e I2 = 2A
37. a) O ferro de passar e as lâmpadas. Se o aquecedor
for ligado o fusível queima.
 b) 16 lâmpadas
38. a)
2
T0 b) 2T0
39. a) 44000w - 220V, isto é: R = 110Ω b) Na 1ª
40. a) 2A, 3A b) 220V
41. 1Ω
42. 20V
43. 1250w
44. 2,5Ω
45. b
46. b
47. a
48. c
49. b
50. d
51. c
52. a
53. a
54. a
55. a
56. a
57. b
58. e
59. a
60.
3
4
R
