As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 1
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
1 Máquinas de Estados

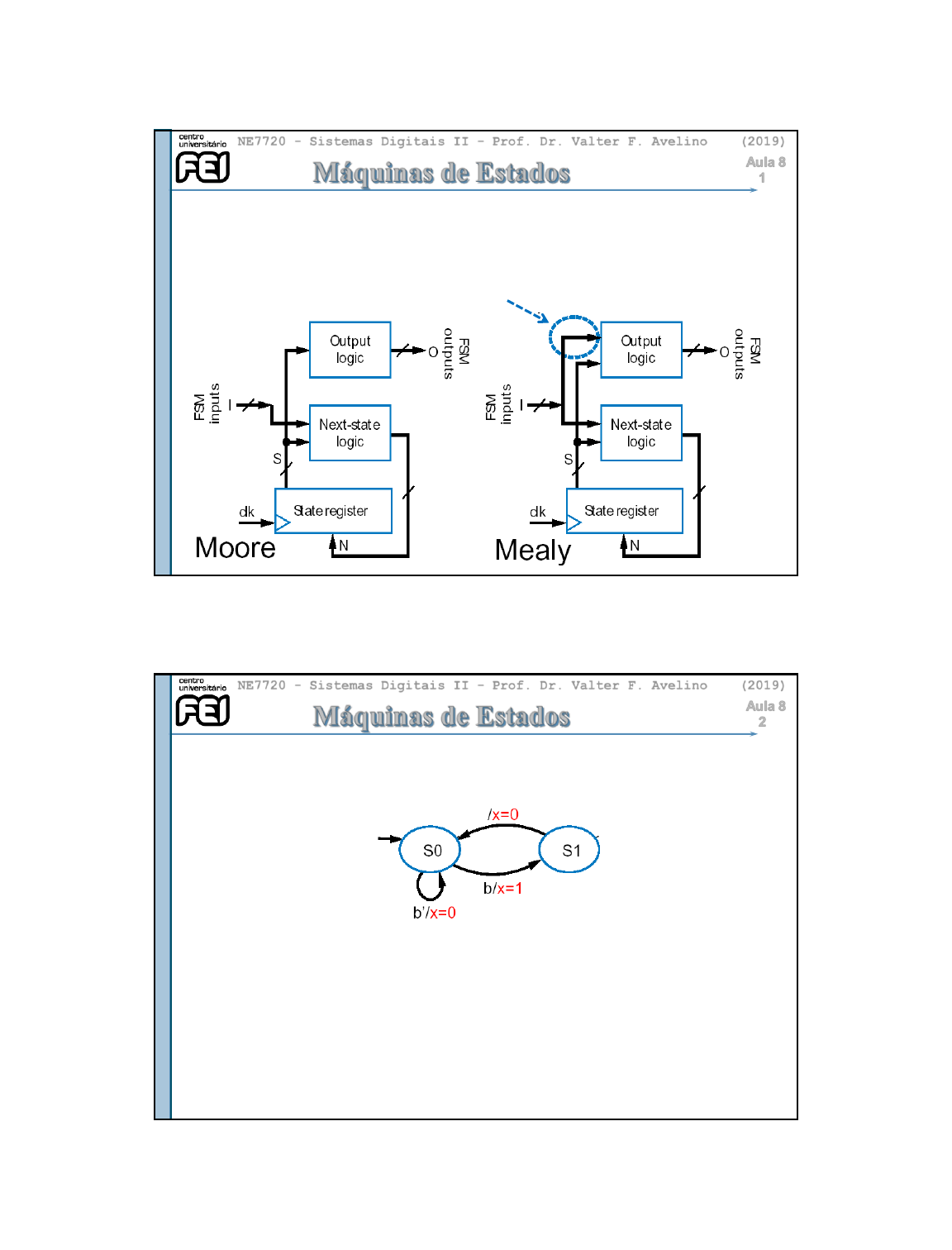

 Modelo de Máquina de Estados de Mealy x Modelo de Moore
Para realizar o projeto de uma ME pode-se utilizar um modelo arquitetura de
bloco de controle cujas saídas podem depender do estado do sistema e das
entradas externas, denominado de Modelo de Mealy.
Fonte: F. Vahid

Modelo de Mealy considera entradas para definir saídas
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
2 Máquinas de Estados
 Modelo de Máquina de Estados de Mealy x Moore
 Diagrama de estados: O diagrama de estados de uma máquina de
estados de Mealy representa as saídas nos arcos (não nos estados);
Entrada / Saída
 Vantagens do Modelo de Mealy: Geralmente resulta em diagramas com
menos estados, pois as saídas podem ser definidas no momento das
mudanças das entradas;
 Desvantagens do Modelo de Mealy: As saídas do sistema não são
síncronas, pois podem mudar em qualquer instante de tempo, gerando
gliches ou eventuais metaestados se as entradas não forem sincronizadas.
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 2
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
3 Máquinas de Estados
Exemplo 1: ME para ajuste de relógio
Emite Bip
Fonte: F. Vahid

Observar que a duração do sinal de “Bip” não é garantida no modelo de Mealy.
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
4 Máquinas de Estados
Exemplo 2: ME do projeto da máquina de refrigerantes (simplificado)
Suficiente’
Inicio
Inicio/
L=0
Espera/
L=0
Libera/
L=1
Suficiente CLK
Suficiente
Estado
L
Ini Esp Esp Lib Ini
ME de Moore




Suficiente’/L=0
Inicio
Inicio Espera
/L=0
Suficiente/L=1
CLK
Suficiente
Estado
L
Ini Esp Esp Ini
ME de Mealy





Observar que para a saída “L” da ME de Mealy ter duração igual a ME de
Moore o sinal de entrada (“Suficiente”) precisa estar sincronizado com CLK.
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 3
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
5
Exemplo 3: Considere o projeto de uma parte de um sistema de cirurgia a
laser (o mesmo discutido na aula anterior). Esse sistema exige o
funcionamento de um laser durante um intervalo de tempo preciso. O
cirurgião pressiona um botão B e o laser deve permanecer ativado por
exatamente 30 ns. Considere que o sinal de relógio (clock) tem período de
10 ns (100 MHz). Assim, o sistema de controle do laser deve apresentar as
seguintes características:
• O número de períodos de relógio em que o laser deve permanecer ativado
é igual a 3;
• O botão B=1 dispara um pulso com duração de 30 ns de laser;
• A saída X=1 mantém o laser ligado enquanto permanecer ativo (NL1);
• Utilizar o Modelo de Mealy para a máquina de estados.
Máquinas de Estados
Bloco de
Controle
CLK
Laser
B
X
Paciente
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
6 Máquinas de Estados
Exemplo 3: Projeto do controlador de laser cirúrgico – ME de Mealy:
1. Compreensão do problema lógico:
Diagrama de Blocos do Sistema:




2. Representação abstrata da ME:
Diagrama de Estados por Mealy:
Bloco de
Controle
CLK
B
X
Ativa Laser
Dispara Laser
Início
Desl
B/X=1
Lig1 Lig2
Início
B’/X=0
/X=1
/X=1
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 4
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
7 Máquinas de Estados
3. Descrição da arquitetura do sistema:
Bloco de Controle:



4. Codificação dos estados:
A - Código dos Estados: ⇒ Tabela de Transição de Estados:

Estado Código
Desl 00
Lig1 01
Lig2 10
Estado
Atual
Entradas Estado
Futuro
Saída
s1 s0 B n1 n0 X
Lógica
Combinatória
Registrador
de Estados
B
CLK
X
n0
n1
s0 s1
- Registrador de 2 bits (3 estados);
- Entradas: B e Inicio;
- Saídas: X;
- Sinais do Estado Futuro: n1, n0.
Exemplo 3: Projeto do controlador de laser cirúrgico – ME de Mealy:
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
8
- Selecionado o FF tipo D ⇒ Tabela de Transição do FF D:
D QnQn+1
0  0
0  1
1  0
1  1
Máquinas de Estados
4. Codificação dos Estados: Tabela de Transição de Estados:
Diagrama de Estados (codificado):





5. Seleção do tipo de FF:


Estado
Atual
Entradas Estado
Futuro
Saída
s1 s0 B n1 n0 X
Desl
0 0 0
0 0 1
Lig1
0 1 0
0 1 1
Lig2
1 0 0
1 0 1
----
1 1 0
1 1 1
0 0 0
0 1 1
1 0 1
1 0 1
0 0 1
0 0 1
X X X
X X X
D QnQn+1
0 0  0
1 0  1
0 1  0
1 1  1
00
B/X=1
01 10
Inicio
B’/X=0
/X=1
/X=1
Exemplo 3: Projeto do controlador de laser cirúrgico – ME de Mealy:
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 5
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
9 Máquinas de Estados
6. Implementação da ME:
A - Tabela de Transição de Estados (completa):






Estado
Atual
Entradas Estado
Futuro
Saída Entradas FF
s1 s0 B n1 n0 X D1 D0
Desl
0 0 0 0 0 0
0 0 1 0 1 1
Lig1
0 1 0 1 0 1
0 1 1 1 0 1
Lig2
1 0 0 0 0 1
1 0 1 0 0 1
----
1 1 0 X X X
1 1 1 X X X
D QnQn+1
0 0  0
1 0  1
0 1  0
1 1  1
Tabela de
Transição do FF D:
0 0
0 1
1 0
1 0
0 0
0 0
X X
X X
Exemplo 3: Projeto do controlador de laser cirúrgico – ME de Mealy:
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
10 Máquinas de Estados
6. Implementação da ME:
B – Mapas de Karnaugh para as entradas dos FF e Saída:
D1 D0 X



 D1= S0 D0= S1’.S0’.B X= B+ S1 + S0

Exemplo 3: Projeto do controlador de laser cirúrgico – ME de Mealy:
Observar quea saída “X” depende do estado da entrada “B”.
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 6
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
11 Máquinas de Estados
7. Representação do circuito da ME: Diagrama Esquemático-Lógico:

Exemplo 3: Projeto do controlador de laser cirúrgico – ME de Mealy:
X= B + S1 + S0
D1= S0 D0= S1’.S0’.B
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
12 Máquinas de Estados
Exemplo 3: Simulação do comportamento da ME de Mealy:
 A duração da saída X depende do instante da mudança da entrada B em
relação à borda de clock!!!
30 ns 27 ns 23 ns 20 ns
Como garantir a duração da saída X?
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 7
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
13 Máquinas de Estados
Exemplo 3: Simulação do comportamento da ME de Mealy:
 Solução 1: Sincronizar a entrada B em relação à borda de clock:
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
14 Máquinas de Estados
Exemplo 3: Simulação do comportamento da ME de Mealy:
 Solução 1: Simulação com a entrada B sincronizada em relação à borda
de clock:
30 ns 30 ns 30 ns 30 ns
 Quais os efeitos colaterais dessa solução?
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 8
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
15 Máquinas de Estados
Exemplo 3: Simulação do comportamento da ME de Mealy:
 Solução 2: Sincronizar a saída X em relação à borda de clock:
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
16 Máquinas de Estados
Exemplo 3: Simulação do comportamento da ME de Mealy:
 Solução 2: Simulação com a saída X sincronizada em relação à borda de
clock:
30 ns 30 ns 30 ns 30 ns
 Quais os efeitos colaterais dessa solução?
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 9
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
17 Máquinas de Estados
Projeto de Blocos de Controle (Máquinas de Estados de Mealy)
 Exercício 1: Projeto de máquina de venda de refrigerantes
Uma máquina de venda automática de refrigerantes
aceita moedas de R$1,00 e R$0,50, que devem ser
inseridas individualmente num único orifício. Para cada
moeda inserida, o detector de moedas envia ao
controlador um pulso, chamado M1, para moedas de
R$1,00 e M50, para moedas de 50 centavos. Desta forma,
o controlador deve contabilizar o saldo de moedas
inseridas. O preço do refrigerante vendido é de R$1,50.
Assim que o saldo em moedas seja suficiente o
controlador dispara o mecanismo de liberação do
produto, através da ativação (em nível lógico 1) de um
pulso do sinal de saída L. A máquina não dá troco, nem
devolve dinheiro. Desenvolver uma máquina de estados
no modelo de Mealy que execute as funções desse
controlador e implementar o seu circuito de duas formas:
• Utilizando registradores baseados em FF tipo D
• Utilizando registradores baseados em FF tipo JK.
R$1,50
APENAS
MOEDAS
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
18 Máquinas de Estados
Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
1. Compreensão do problema lógico:
Diagrama de Blocos do Sistema:




2. Representação abstrata da ME:
Diagrama de Estados:
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 10
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
19 Máquinas de Estados
3. Descrição da arquitetura do sistema:
Bloco de Controle:
- Registradores:
- Entradas:
- Saídas:
- Sinais do Estado Futuro:
4. Codificação dos estados:
A - Código dos Estados: ⇒ Tabela de Transição de Estados:

Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
20 Máquinas de Estados
4. Codificação dos Estados: Tabela de Transição de Estados:
Diagrama de Estados:
 (codificado)







Estado
Atual
Entradas
Estado
Futuro
Saída
s1 s0 M1 M50 n1 n0 L
$0,00
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
$0,50
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
$1,00
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1
Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 11
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
21 Máquinas de Estados
5. Seleção do tipo de FF:


Caso 1: Utilizando o FF tipo D ⇒ Tabela de Transição do FF D:
D QnQn+1
0  0
0  1
1  0
1  1
Caso 2: Utilizando o FF tipo JK ⇒ Tabela de Transição do FF JK:
J K QnQn+1
0  0
0  1
1  0
1  1
Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
22 Máquinas de Estados
6. Implementação da ME com FF D: Caso 1-Tabela de Transição de Estados:






D QnQn+1
0  0
0  1
1  0
1  1
Tabela de Transição
do FF D:
Estado
Atual
Entradas
Estado
Futuro
Saída Entradas FF
s1 s0 M1 M50 n1 n0 L D1 D0
$0,00
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
$0,50
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
$1,00
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
$1,50
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1
Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos queserão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 12
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
23 Máquinas de Estados
6. Implementação da ME com FF D:
Caso 1 – Mapas de Karnaugh para as entradas dos FF e Saída:
D1 D0 L





Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
24 Máquinas de Estados
7. Representação do circuito: Caso 1- Diagrama Esquemático-Lógico:

Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 13
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
25 Máquinas de Estados
8. Simulação do circuito: Caso 1- Formas de Onda:

Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
 Alterando as entradas em relação ao Clock
Como evitar
esses erros?
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
26 Máquinas de Estados
7. Caso 1- Diagrama Esquemático-Lógico com entradas Sincronizadas:

Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 14
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
27 Máquinas de Estados
8. Simulação do circuito: Caso 1- Formas de Onda Sincronizadas:

Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
 Sincronizando as entradas
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
28 Máquinas de Estados
6. Implementação da ME com FF JK: Caso 2-Tabela de Transição de Estados:






Tabela de Transição
do FF JK:
Estado
Atual
Entradas
Estado
Futuro
Saída Entradas FF
s1 s0 M1 M50 n1 n0 L J1 K1 J0 K0
$0,00
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
$0,50
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
$1,00
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1
J K QnQn+1
0  0
0  1
1  0
1  1
Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
As notas de aula servem como roteiro de aula para o professor, contendo os principais tópicos que serão
explorados durantes as aulas. Podem também servir como roteiro de estudo, mas não substituem o livro texto da
disciplina: VAHID, F. – Sistemas Digitais – projeto, otimização e HDLs. 15
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
29 Máquinas de Estados
6. Implementação da ME com FF JK:
Caso 2 – Mapas de Karnaugh para as entradas dos FF e Saída:
 J1 J0 L



 K1 K0
Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
NE7720 - Sistemas Digitais II - Prof. Dr. Valter F. Avelino (2019)
Aula 8
30 Máquinas de Estados
7. Representação do circuito: Caso 2- Diagrama Esquemático-Lógico:

Metodologia de Projeto de Máquinas de Estados
 Exercício 1: Projeto de máquina de venda de refrigerantes (ME de Mealy):
