MECÂNICA DOS FLUIDOS II – (Lista 02): Estudo da Perda de Carga (Distribuída e
Localizada) – Sistemas de Recalque

Prof. Jorbison Portella (jorbison@fho.edu.br) Engenharias – 2019

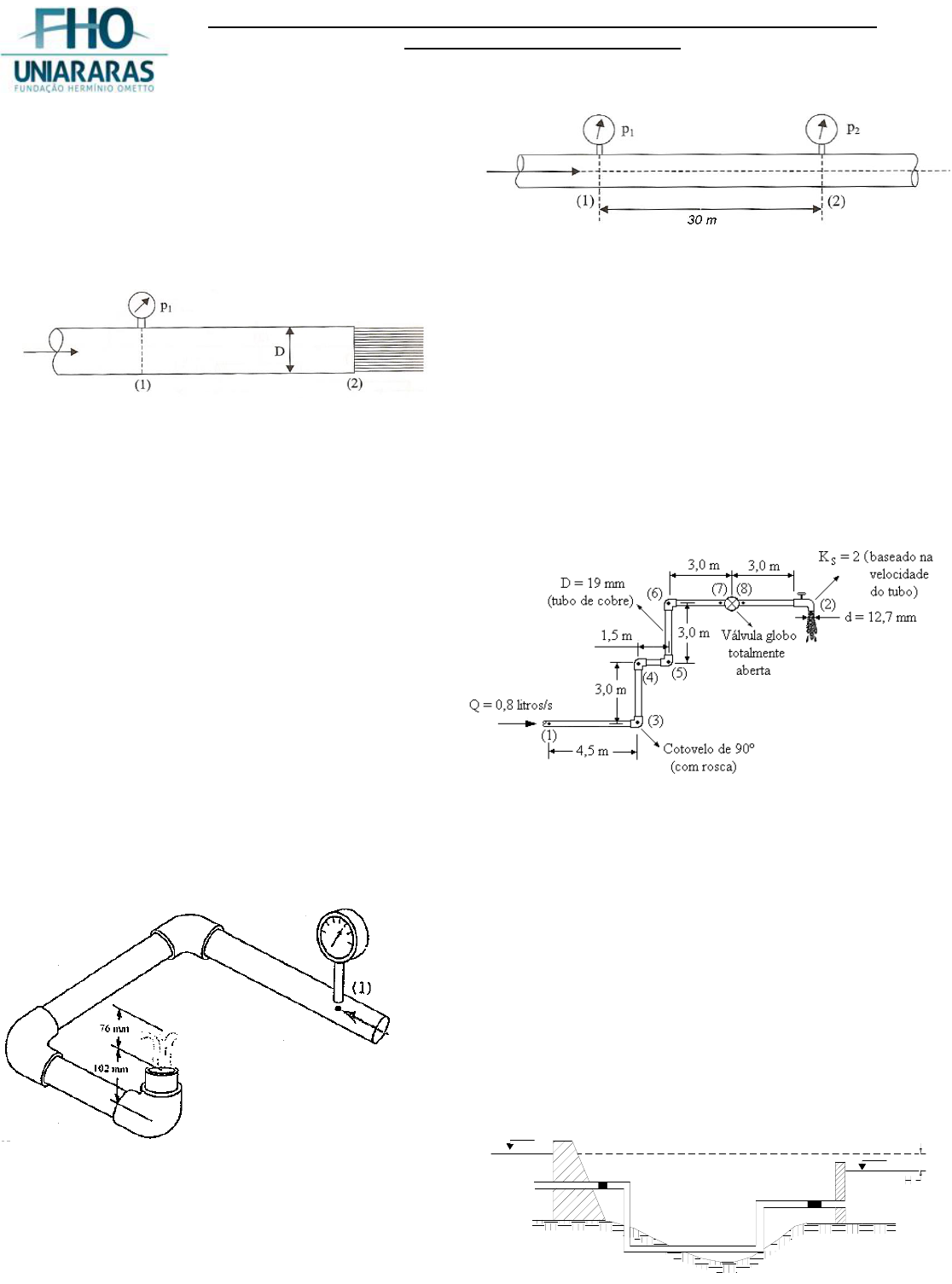

1.) Dada a tubulação da figura, cuja seção (2) está
aberta a atmosfera, calcular:
a) a perda de carga entre (1) e (2); [Hp1-2 = 3,64 m]
b) a vazão na tubulação. [Q = 20 L/s]
Sabe-se que o escoamento é laminar. Dados: D = 15
cm; L1-2 = 30 m; p1 = 32,8 kPa;  = 9000 N/m3 e
υ = 0,5 x 10-3 m2/s.



2.) Um conduto cilíndrico de ferro fundido (k = 2,59
x 10-4 m) liga dois reservatórios em níveis
constantes, de comprimento 1000 m e 10 cm de
diâmetro, e foi projetado para uma vazão de 20 L/s
de água. Colocada em funcionamento a instalação,
verificou-se que a vazão que circulava era igual à
metade da prevista, em virtude de uma obstrução do
escoamento por material esquecido no interior da
tubulação. Qual é a perda de carga singular
introduzida pela obstrução? Dados:  = 104 N/m3 e
υ = 10-6 m2/s. Resp.: hs = 60 m

3.) O jato descarregado da tubulação mostrada na
figura atinge uma altura, medida a partir da seção de
descarga da tubulação, igual a 76 mm. Os diâmetros
internos dos componentes e o comprimento total da
tubulação são respectivamente iguais a 19 mm e 534
mm. Nestas condições, determine o valor da pressão
medida no ponto (1). Dados: kaço = 5,0 x 10
-5 m, ks
= 1,50,  = 104 N/m3 e υ = 10-6 m2/s.


4.) Sendo a tubulação da figura de ferro fundido (k
≈ 2 x 10-4 m), e sabendo que os dois manômetros
instalados a uma distância de 30 m indicam,
respectivamente, 0,20 MPa e 0,18 MPa, Determinar:

a) a perda de carga entre (1) e (2);
b) a vazão em volume.

Dados: D = 20 cm; υ = 1 x 10-6 m2/s;  = 104 N/m3.

5.) Água, a 20 ºC, escoa do térreo para o segundo
andar de um edifício através de um tubo de aço (kaço
= 5,0 x 10-5 m) que apresenta diâmetro interno igual
a 19 mm. A figura mostra que a vazão na torneira,
diâmetro na seção de escoamento igual a 12,7 mm, é
0,8 litros/s. Determine a pressão no ponto (1) se:
a) os efeitos viscosos (perdas) forem
desprezados;
b) todas as perdas forem consideradas.
Dados: kcotovelo = 1,5, kválvula = 10.

6.) Uma canalização de ferro fundido com 10 anos de
uso (k = 1,0 x 10-4 m), 800 m de comprimento e 0,3
m de diâmetro está descarregando em um
reservatório 60 1itros/s. Calcule a diferença de nível
(H) entre o açude e o reservatório de distribuição das
seguintes formas:
a) Desprezando as perdas localizadas.
b) Levando em conta nos cálculos todas as perdas
de carga localizadas existentes e que são:
- 1 entrada tipo borda (K = 0,90)
- 4 curvas de 90 graus de raio longo (K = 0,30)
- 2 registros de gaveta abertos (K = 0,20)
- 1 saída de tubulação (K = 1,00)






MECÂNICA DOS FLUIDOS II – (Lista 02): Estudo da Perda de Carga (Distribuída e
Localizada) – Sistemas de Recalque

Prof. Jorbison Portella (jorbison@fho.edu.br) Engenharias – 2019
7.) Determinar a perda de carga total no esquema da
figura abaixo.
Dados:
- Material = PVC
- Diâmetro = 19 mm
- Vazão = 0,4 l/s
- Peças: 1 entrada de Borda (K = 0,90)
 2 curvas de 90 raio longo (K = 0,30)
 2 curvas de 45 (K = 0,20)
 1 registro de gaveta aberto (K = 0,20)
 1 saída de tubulação ( K = 1,00)



8.) Na instalação da figura, deseja-se conhecer o
desnível Δh entre os dois reservatórios de água.
Dados: potência fornecida ao fluido P = 0,75 kW, D
= 3 cm, Q = 3 L/s, L1-2 = 2 m, L3-6 = 10 m; ks1 = 1;
ks4 = ks5 = 1,2; ks6 = 1,6;  = 104 N/m3 e υ = 10-6 m2/s.
[13,3 m]


9.) Na instalação da figura, determinar a potência da
bomba necessária para produzir uma vazão de 10 L/s,
supondo seu rendimento de 70%. Dados: Dsucção = 10
cm; Drecalque = 6,25 cm; kaço = 4,6 x 10
-5 m;  = 104
N/m3; υ = 10-6 m2/s; Leq1 = 20 m; Leq2 = 2m; Leq6 =
Leq7 = 1 m; ks5 = 10; ks8 = 1. [7,2 kW]


10.) No esquema da figura, qual deve ser a máxima
cota z para que não haja cavitação com água a 20 ºC?
Dados: Q = 10 L/s; D = 10 cm; patm = 92,4 kPa;
pvapor(20 ºC) = 2,36 kPa (abs); kaço = 4,6 x10
-5 m .
[ 7,4 m]

11.) O sistema de bombeamento trabalha com uma
vazão de 0,015 m3/s. A tubulação de aspiração tem
um comprimento de 15 metros. A tubulação de
recalque tem um comprimento de 200 metros. A
válvula de globo aberta apresenta um comprimento
equivalente Leq = 30D onde D é o diâmetro da
tubulação. Determine a perda de carga total do
sistema de Bombeamento e a potência de
acionamento da bomba considerando que apresenta
um rendimento de 76%. A tubulação de aspiração
tem um diâmetro de 100 mm e a tubulação de
recalque apresentam um diâmetro interno de 50mm.
Considere uma tubulação é de aço com rugosidade
igual a 4,6x10-5 m.
