ACQF
Semana 1

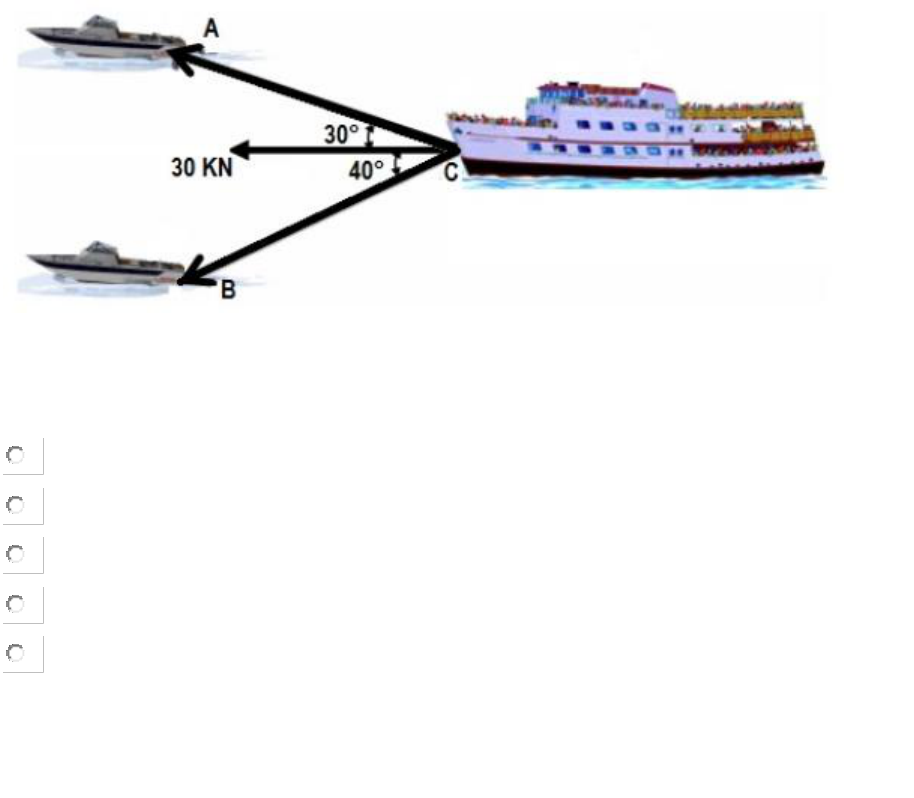

Considere a figura a seguir,
O valor aproximado dos componentes AC e BC são respectivamente. Obs.: A força de 30kN é a força resultante.

	19KN e 12KN

	21KN e 16KN

	20KN e 26KN

	29KN e 15KN

	2KN e 6KN
O parafuso mostrado na figura está sujeito a duas forças F1 e F2. Qual o módulo e a direção da força resultante.

	Fr= 243,61 N e 30,36° anti horário em relação ao eixo x(horizontal).

	Fr= 243,61 N e 5,36° anti horário em relação ao eixo x (horizontal).

	Fr= 332,42 N e 25,36° anti horário em relação ao eixo x(horizontal).

	Fr= 156,645 N e 7,36° anti horário em relação ao eixo x(horizontal).

	Fr=156,645 N e 32,36° anti horário em relação ao eixo x(horizontal).
Semana 2
Determine a massa da caixa sabendo que FAB = 1765,8 N; FAC = 882,9 N; FAD = 1765,8 N, numa condição de equilíbrio.

	180 Kg

	150 Kg

	230 Kg

	200 Kg

	70 Kg
 O cabo AB exerce uma força de 80 N sobre a extremidade da barra de 3 m de comprimento OA. Determine a intensidade da projeção dessa força ao longo da barra.

	55 N

	70 N

	35 N

	48 N

	80 N
Semana 3
	Dois garotos empurram o portão conforme mostrado. Se o garoto em B exerce uma força
FB = 150 N, determine a intensidade da força FA que o garoto em A precisa exercer para
impedir que o portão não gire. Despreze a espessura do portão.


	144,3 N


	342 N


	234,2 N


	234,5 N


	90,5 N
O cubo da roda pode ser conectado ao eixo com deslocamento negativo (esquerda) ou com deslocamento positivo (direita). Se o pneu está sujeito às cargas normal e radial conforme mostrado,
	Então o momento resultante dessas cargas em relação ao ponto O no eixo para os dois casos
são respectivamente


	200 N.m, 700 N.m


	350 N.m, 600 N.m


	344 N.m, 225 N.m


	120 N.m, 225 N.m


	200 N.m, 800 N.m
Semana 4
Determine as componentes de reação no apoio fixo A. Despreze a espessura da viga.

	Ax= 500 N
Ay= 500 N
MA= 2,90 kN.m

	Ax= 346 N
Ay= 800 N
MA= 3,90 kN.m

	Ax= 806 N
Ay= 806 N
MA= 4,90 kN.m

	Ax= 250 N
Ay= 700 N
MA= 3,20 kN.m

	Ax= 234 N
Ay= 500 N
MA= 3,90 kN.m
Determine a tração na corda e as componentes horizontal e vertical da reação no apoio A da viga a seguir considere massa do peso m = 80 kg.

	T= 830 N
Ax= 498 N
Ay= 709 N

	T= 530 N
Ax= 495 N
Ay= 254 N

	T= 830 N
Ax= 435 N
Ay= 654 N

	T= 830 N
Ax= 245 N
Ay= 754 N

	T= 530 N
Ax= 524 N
Ay= 107 N
Semana 7
	Considerando a treliça dada a seguir,


	FBC = 40 kN, Tração.


	FBC = -10 kN, Compressão.


	FBC = 22,4 kN, Tração.


	FBC = 10 kN, Tração.


	FBC = -22,4 kN, Compressão.
	Localize o centróide da área da placa mostrada abaixo.


	X = - 0,58 m; Y = 1,43 m


	X = 1,22 m; Y = 2,15m


	X = - 0,348 m; Y = 1,22 m


	X = - 1,05 m; Y = 2,35 m


	X = - 0,78 m; Y = 1,05 m
Semana 8
	Quais as funções em relação a x em relação ao momento fletor e esforço cortante da situação abaixo:


	V = 10x ; M = x – 50


	V = 50 ; M = 10x – 50


	V = 10x ; M = 10x – 50


	V = 10 ; M = 10x – 50


	V = 10 ; M = x2 – 50


	Qual o esforço cortante e o momento em C da viga abaixo.


	Vc = 5.wo L³/8
Mc = -9.wo L² /36


	Vc = 3.wo L/8
Mc = -5.wo L² /48


	Vc = 5.wo L/8
Mc = -2.wo L² /48


	Vc = 4.wo L²/6
Mc = -3.wo L /36


	Vc = 4.wo L/5
Mc = -6.wo L² /36
