Lista 03 – Dimensionamento de parafusos
e cordões de solda.

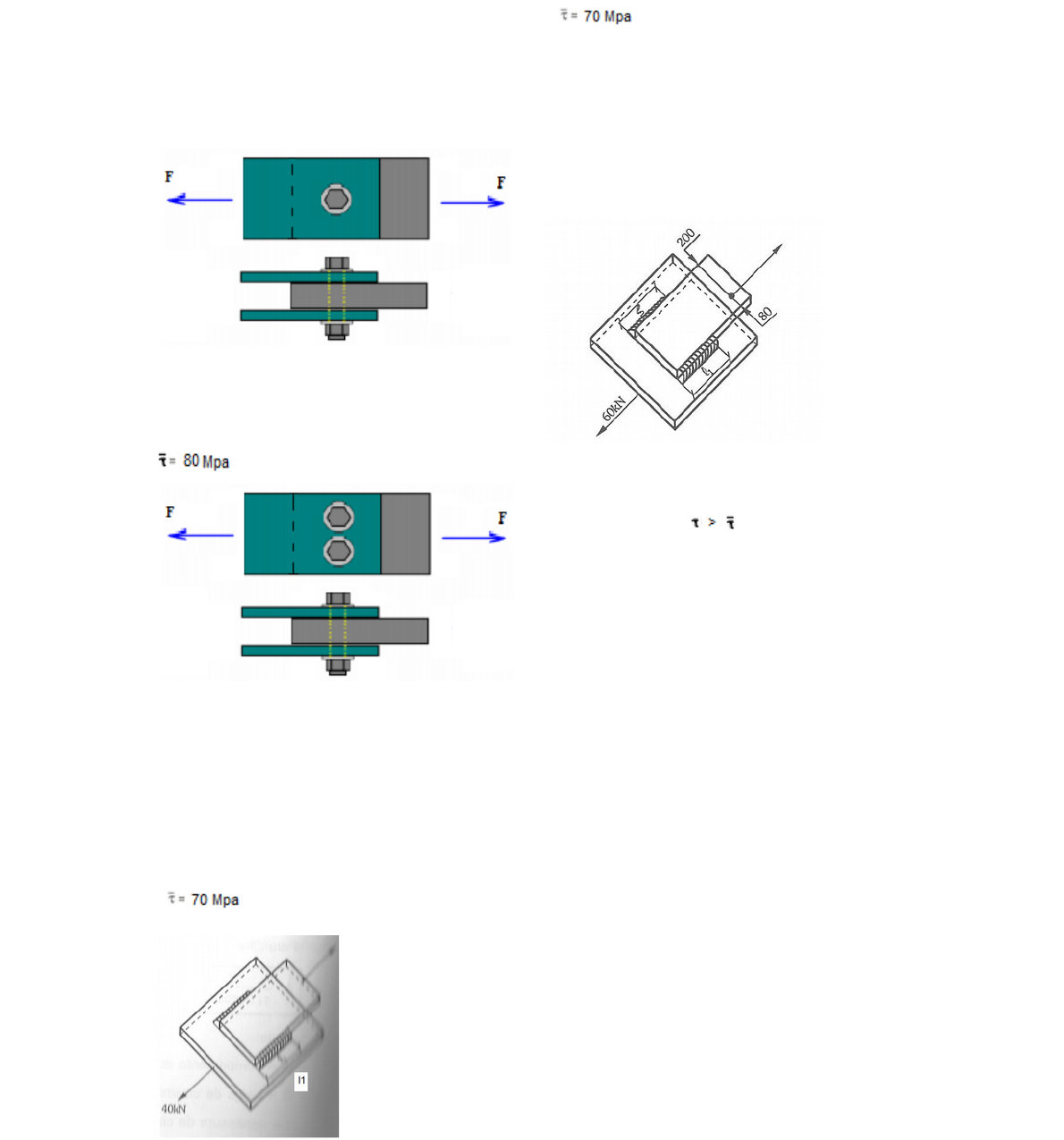

1) Os parafusos de 10 mm de diâmetro tem
tensão de cisalhamento máxima de 110 MPa.
Determine a força máxima que pode ser
aplicada na junta aparafusada.
2) Os parafusos com 15 mm de diâmetro
suportam uma força de 150 KN. Determine a
tensão de cisalhamento e verifique se suporta
ou não a carga.
3) Dimensionar os cordões de solda (l1) da
junta representada na fig. A carga de tração
que atuará na junta é 40 KN, sendo que a
espessura das chapas t = 6mm. Para este
caso, a SAS (Sociedade Americana de Solda)
indica:
4) Dimensionar os cordões de solda (l1 e l2) da
junta excêntrica representada na figura.
Condições do projeto:
Intensidade da carga = 60 KN
Espessura das chapas t = 10 mm
Afastamento maior e1= 200 mm
Respostas:
1) 17,3 KN
2) 106 N/mm2 (insuficiente)
3) 135 mm
4) l = 120 mm; l1 = 86 mm; l2 = 34 mm
