Projetos e Detalhes Construtivos
de Alvenaria Estrutural
Histórico e conceitos básicos da alvenaria estrutural
Professor: Elton das Chagas Costa
Aluno:________________________________________________________Turma:__________
Exercício 07
 - Dimensionamento de alvenaria não armada: flexão simples
A flexão simples geralmente ocorre em estruturas como vigas e lajes, onde o esforço
predominante é a flexão, raramente existindo esforços normais. Para o equilíbrio da seção,

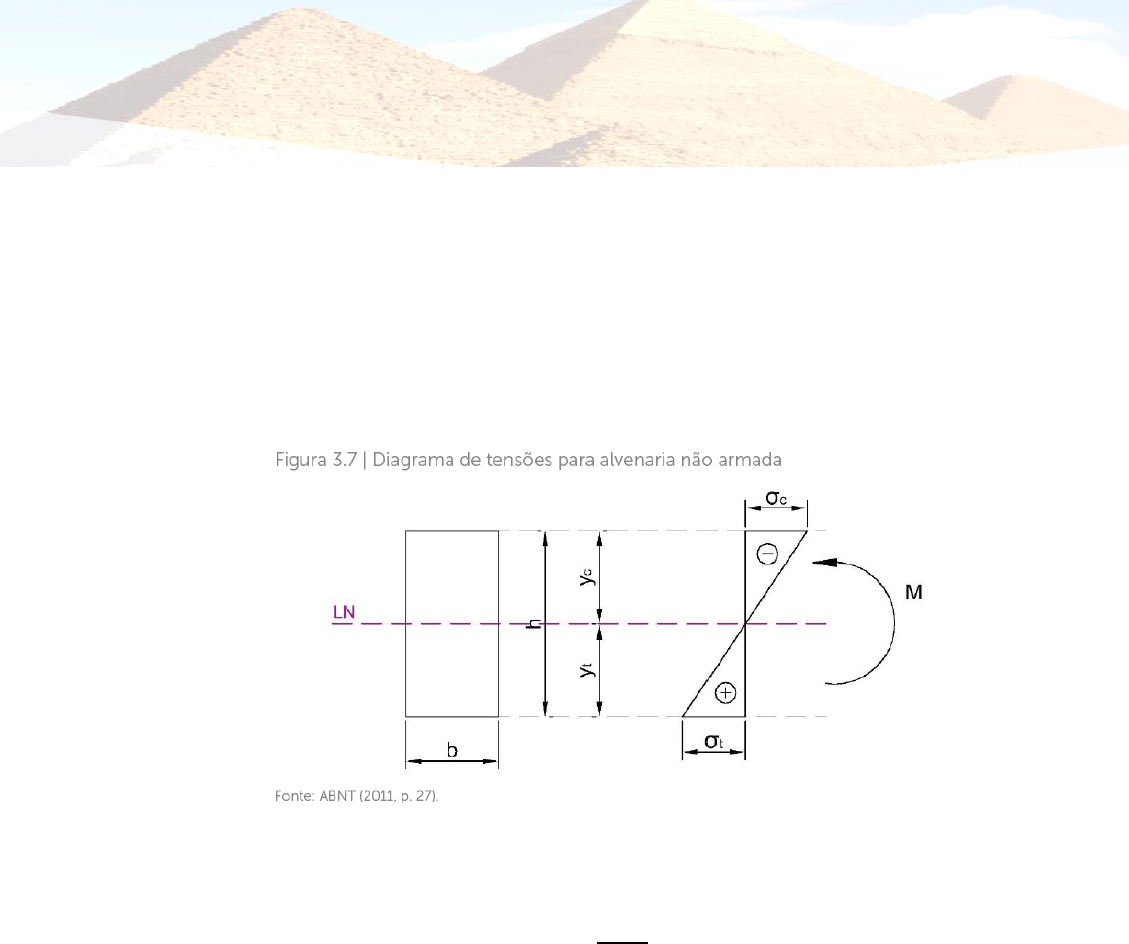

este esforço gera um binário de tração e compressão, como ilustrado na Figura 3.7.



A tensão normal máxima ser obtida pela equação a seguir:

𝜎 =
𝑀. 𝑦
𝐼

M: Representa o momento fletor atuante na peça.
Y: Representa a distância entre a linha neutra até a fibra mais solicitada.
I: Representa o momento de inércia da seção bruta.

Segundo a NBR 15961-1 (ABNT, 2011), item 11.3.1, a verificação da alvenaria à flexão
simples deve obedecer aos seguintes limites: a máxima tensão de compressão de cálculo
na flexão não deve ser superior a 50% da resistência à compressão de cálculo da alvenaria
(fd ), ou seja, 1,5 fd ; a máxima tensão de tração de cálculo não pode ultrapassar a resistência
à tração de cálculo da alvenaria ( ftd ).

Quando a compressão ocorrer na direção paralela às juntas de assentamento, como no caso
das vigas, a resistência característica na flexão ( fd ) pode ser adotada:

- Igual à resistência à compressão na direção perpendicular às juntas de assentamento,
se a região comprimida do elemento de alvenaria estiver totalmente grauteada.
- Igual a 50% da resistência à compressão na direção perpendicular às juntas de
assentamento nos demais casos.

Projetos e Detalhes Construtivos
de Alvenaria Estrutural
Histórico e conceitos básicos da alvenaria estrutural
A consideração da resistência à tração da alvenaria submetida à flexão ( ftd ) é permitida
para casos de ações variáveis, como vento, sendo os valores característicos definidos pelo
Quadro 3.2. Os valores são válidos para argamassa de cimento, cal e areia, sem aditivos e
adições e juntas verticais preenchidas.


Exercícios:

01 - Considere blocos de 14 cm de largura, assentados com argamassa de resistência
média à compressão de 5 MPa.




1º Passo: Inicialmente determinamos a tensão de tração máxima atuante na peça.

𝜎 =
𝑀. 𝑦
𝐼

2º Passo: A partir do valor da resistência média à compressão da argamassa, aplicamos os
valores do Quadro 3.2 para obter a resistência característica à tração na flexão.

𝑓𝑡𝑑 =
𝑓𝑡𝑑
𝛾

𝛾
− 𝐶𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑝𝑜𝑛𝑑𝑒𝑟𝑎çã𝑜 𝑑𝑎𝑠 𝑟𝑒𝑠𝑖𝑠𝑡ê𝑛𝑐𝑖𝑎𝑠 𝑡𝑒𝑚 𝑣𝑎𝑙𝑜𝑟 𝑖𝑔𝑢𝑎𝑙 𝑎 2,0, 𝑠𝑒𝑔𝑢𝑛𝑑𝑜 𝑎 𝑁𝐵𝑅 15961
− 1 (𝐴𝐵𝑁𝑇, 2011).
𝑓𝑡𝑘 − 𝑅𝑒𝑠𝑖𝑠𝑡ê𝑛𝑐𝑖𝑎 à 𝑡𝑟𝑎çã𝑜 𝑑𝑎 𝑎𝑟𝑔𝑎𝑚𝑎𝑠𝑠𝑎 𝑒𝑚 𝑀𝑃𝑎 𝑝𝑎𝑟𝑎𝑙𝑒𝑙𝑎 à 𝑓𝑖𝑎𝑑𝑎.
𝑓𝑡𝑑 − 𝑅𝑒𝑠𝑖𝑠𝑡ê𝑛𝑐𝑖𝑎 𝑑𝑒 𝑐á𝑙𝑐𝑢𝑙𝑜 à 𝑡𝑟𝑎çã𝑜 𝑑𝑎 𝑎𝑟𝑔𝑎𝑚𝑎𝑠𝑠𝑎.

Projetos e Detalhes Construtivos
de Alvenaria Estrutural
Histórico e conceitos básicos da alvenaria estrutural
A estrutura satisfaz as condições de segurança?

ALVENARIA NÃO ARMADA: CISALHAMENTO

Os elementos em alvenaria não armada também devem ser verificados quanto ao esforço
de cisalhamento. Para isso, podemos obter a tensão de cisalhamento de cálculo pela
seguinte equação:
𝜏𝑣𝑑 =
𝑉𝑑
𝑏. ℎ


Para que seja possível a utilização de alvenaria não armada, a tensão de cisalhamento de
cálculo deve ser inferior à resistência de cálculo. Esta pode ser obtida a partir da aplicação
do coeficiente de majoração das resistências no valor característico da resistência ao
cisalhamento ( fvk ).

𝜏𝑣𝑑 ≤
𝑓𝑣𝑘
𝛾𝑚


A NBR 15961-1 (ABNT, 2011) determina as resistências características ao cisalhamento nas
juntas horizontais das paredes ( fvk ), conforme apresentado no Quadro 3.3.


Sendo σ a tensão normal de pré-compressão na junta, considerando-se apenas as ações
permanentes ponderadas por coeficiente de segurança igual a 0,9 (ação favorável), a
resistência característica ao cisalhamento na interface vertical de paredes com juntas
amarradas pode ser adotada como 0,35 MPa.


ALVENARIA NÃO ARMADA: FLEXÃO COMPOSTA

As estruturas submetidas simultaneamente ao esforço de flexão e compressão, além de
atender às verificações de compressão, devem resistir também à superposição das tensões
devido ao momento fletor com as tensões, por causa da compressão, satisfazendo a
seguinte condição:

𝑁𝑑
𝐴. 𝑅
+
𝑀𝑑
𝑊. 𝐾
≤ 𝑓𝑑
Onde,
Md - Representa o momento fletor de cálculo.
fd - Representa a resistência à compressão de cálculo da alvenaria.
A - Representa a área da seção resistente.
Projetos e Detalhes Construtivos
de Alvenaria Estrutural
Histórico e conceitos básicos da alvenaria estrutural
W - Representa o mínimo módulo de resistência de flexão da seção resistente.
R - Representa o coeficiente redutor por causa da esbeltez do elemento.
K =1,5 Representa o fator que ajusta a resistência à compressão na flexão.

Caso exista tensão de tração seu valor máximo deve ser menor ou igual à resistência de
tração da alvenaria ftd .

02 - Lembre-se de que para a parede de alvenaria indicada na Figura 3.5 você deve verificar
se é possível a utilização de alvenaria não armada e, se for possível, determinar qual é a
resistência mínima que o bloco de concreto deve possuir. Considere que as lajes oferecem
travamentos que restrinjam os deslocamentos horizontais e rotações das suas
extremidades. Os blocos são de 14 cm de largura, assentados com argamassa de
resistência média à compressão de 5 MPa.


1º Passo: Primeiro devemos verificar a existência de tração. Para isso, calculamos as
tensões máximas na base da parede por metro linear. A tensão por causa da carga
concentrada pode ser obtida por:

𝜎𝑑 =
𝑁𝑑
𝑏. ℎ

Considerar h=1m linear de parede

2º Passo: A tensão gerada pelo esforço de flexão por metro linear é calculada por:
𝜎𝑑 =
𝑀𝑑 . 𝑦
𝐼

Lembrando que para seção retangular temos:
𝑦 =
ℎ
2
 𝑒 𝐼 =
𝑏. ℎ3
12


A Figura 3.9 ilustra a sobreposição dos esforços de flexocompressão, em (a) é representada
a tensão por causa da carga concentrada, (b) representa as tensões geradas pelo esforço
de flexão e, no caso (c), a sobreposição dos esforços resulta em uma tensão de tração de
51,02 kN/m2.




Projetos e Detalhes Construtivos
de Alvenaria Estrutural
Histórico e conceitos básicos da alvenaria estrutural


3º Passo: A partir do valor da resistência média à compressão da argamassa, aplicamos os
valores do Quadro 3.2 para obter a resistência característica à tração na flexão. ftk =
0,25Mpa

𝑓𝑡𝑑 =
𝑓𝑡𝑘
𝛾
 𝑒 𝜎𝑡 < 𝑓𝑡𝑑
Lembrando que essa condição deve ser mantida para que não aja necessidade de
armadura.

4º Passo: para verificar a flexo-compressão, é necessário calcularmos o coeficiente redutor
de esbeltez (R), o módulo de resistência da seção (W) e a resistência à compressão de
cálculo da alvenaria ( fd ).

𝜆 =
ℎ𝑒𝑓
𝑡𝑒𝑓


𝑅 = 1 − (
𝜆
40
)
3


𝑊 =
𝐼
𝑦


𝑓𝑑 = 0,7.
𝑓𝑝𝑘
𝛾


𝑓𝑝𝑘 = 𝜂. 𝑓𝑏𝑘

𝑁𝑑
𝐴. 𝑅
+
𝑀𝑑
𝑊. 𝐾
≤ 𝑓𝑑



Projetos e Detalhes Construtivos
de Alvenaria Estrutural
Histórico e conceitos básicos da alvenaria estrutural
Exercícios complementares

01 - Para a parede de alvenaria não armada ilustrada na figura a seguir, determine a
resistência característica do prisma. Considere blocos com 14 cm de largura e que as lajes
oferecem travamentos que restrinjam os deslocamentos horizontais e rotações das suas
extremidades.


02 - Para a verga em alvenariailustrada na Figura 3.12, determine qual o valor máximo da
carga distribuída “q” considerando o uso da alvenaria não armada. A parede é constituída
de blocos de 14 cm de largura, assentados com argamassa de resistência média a
compressão de 5 MPa.



03 - Para a estrutura representada na figura a seguir, determine a menor resistência ao
cisalhamento nas juntas, necessária para o uso de alvenaria não armada. Considere que a
tensão normal na junta para cargas permanentes encontrada foi de 1,6 MPa e a resistência
média de compressão da argamassa de 8,0 MPa.
