1
CAT163 –Prova 1 (substitutiva)

Nome: ________________________________________ Matrícula: __________________

Prof. Agnaldo J. R. Reis Data: 17/07/2018
-------------------------------------------------------------------------------------------------------------------------------

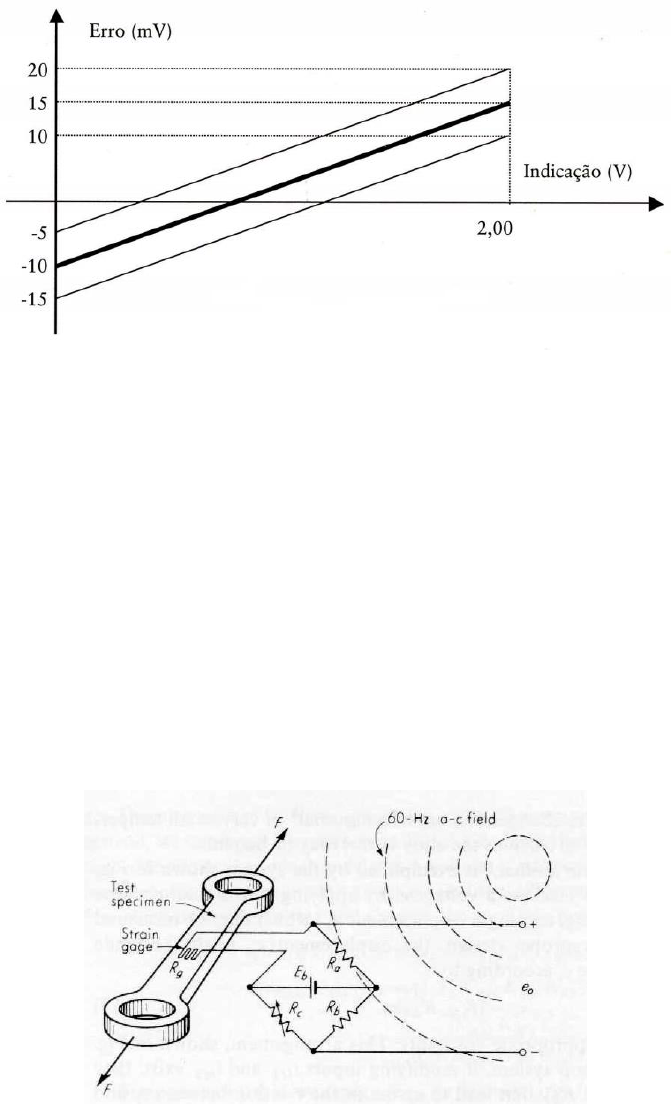

1) A Fig.1 esquematiza uma curva de erros de um voltímetro digital. A linha mais espessa representa a
linha de tendência. As duas linhas finas paralelas a ela representam os limites da faixa de repetitividade.
Para essa curva de erros, determine: (a) a repetitividade, a tendência e a correção a ser aplicada quando a
indicação é de 1V; (b) O valor do erro máximo desse voltímetro. (1,0 ponto)

Fig.1. Curva de erros de um voltímetro digital.

2) Com base na Fig.2, pede-se (1,0 ponto):
a) Faça a representação em blocos dos elementos funcionais do instrumento abaixo seguindo o modelo
proposto por Doebelin (Fig.2.1 a seguir). Não se esqueça de identificá-lo.
b) O que acontece com o valor da resistência elétrica do extensômetro (Rg) quando o corpo de prova no
qual ele se encontra é tracionado? Justifique.
c) Se F=0N e eo=0V, apresente a expressão que permita o cálculo de Rc.
d) Realizada a calibração desse instrumento, notou-se que ele ‘repete’ bem. Daí pode-se afirmar que se
trata de um instrumento ‘exato’. Essa afirmação é falsa ou verdadeira? Justifique.
e) O campo magnético alternado de 60Hz pode interferir no sistema de medição. Como o seu efeito
pode ser minimizado?

Fig.2 ________________________________________________.

 2
3) Marque com V ou F as alternativas abaixo. Corrija aquelas que forem falsas (1,0 ponto).

( ) Através do cálculo da Repetitivade (Re), define-se a faixa de valores dentro da qual o erro
sistemático é esperado. A Re é calculada multiplicando-se a incerteza-padrão u pelo fator t de
Student.
( ) Fontes de erros em Sistemas de Medição (SM) são normalmente provocadas por fatores
internos ao SM e fatores externos, tais como: as condições ambientais, retroação e influências do
operador.
( ) Precisão e exatidão são parâmetros quantitativos associados ao desempenho de um
instrumento de medição.
( ) Segundo as regras de grafia estabelecidas para as unidades e para os símbolos das unidades
do SI, uma força de 100N e uma temperatura de 200K podem ser escritas por extenso,
respectivamente, como: cem Newtons e duzentos graus Kelvin.

4) Considere que um motorista dirigindo um carro em uma dada rodovia, vê uma oportunidade
para ultrapassar com segurança e decide acelerar. Se as ondas luminosas que incidem em seus
olhos são consideradas como entrada e o movimento do pedal do acelerador é considerado como
saída, o motorista funciona como um transdutor ativo ou passivo? Justifique (0,5 ponto).

Tab.1. Coeficientes t de Student (para uma faixa de abrangência de 95,45%)
 t  t  t  t
1 13,968 10 2,284 19 2,140 80 2,032
2 4,527 11 2,255 20 2,133 90 2,028
3 3,307 12 2,231 25 2,105 100 2,025
4 2,869 13 2,212 30 2,087 150 2,017
5 2,649 14 2,195 35 2,074 200 2,013
6 2,517 15 2,181 40 2,064 1000 2,003
7 2,429 16 2,169 50 2,051 10000 2,000
8 2,366 17 2,158 60 2,043 100000 2,000
9 2,320 18 2,149 70 2,036  2,000


Formulário

u = s

 = n – 1

Re = t . u

1
)(
1
2





n
II
s
n
i
i
