Escola de Educação Profissional SENAI – Plínio Gilberto Kroeff – CETEMP


EXERCÍCIOS: CONTADORES ASSÍNCRONOS

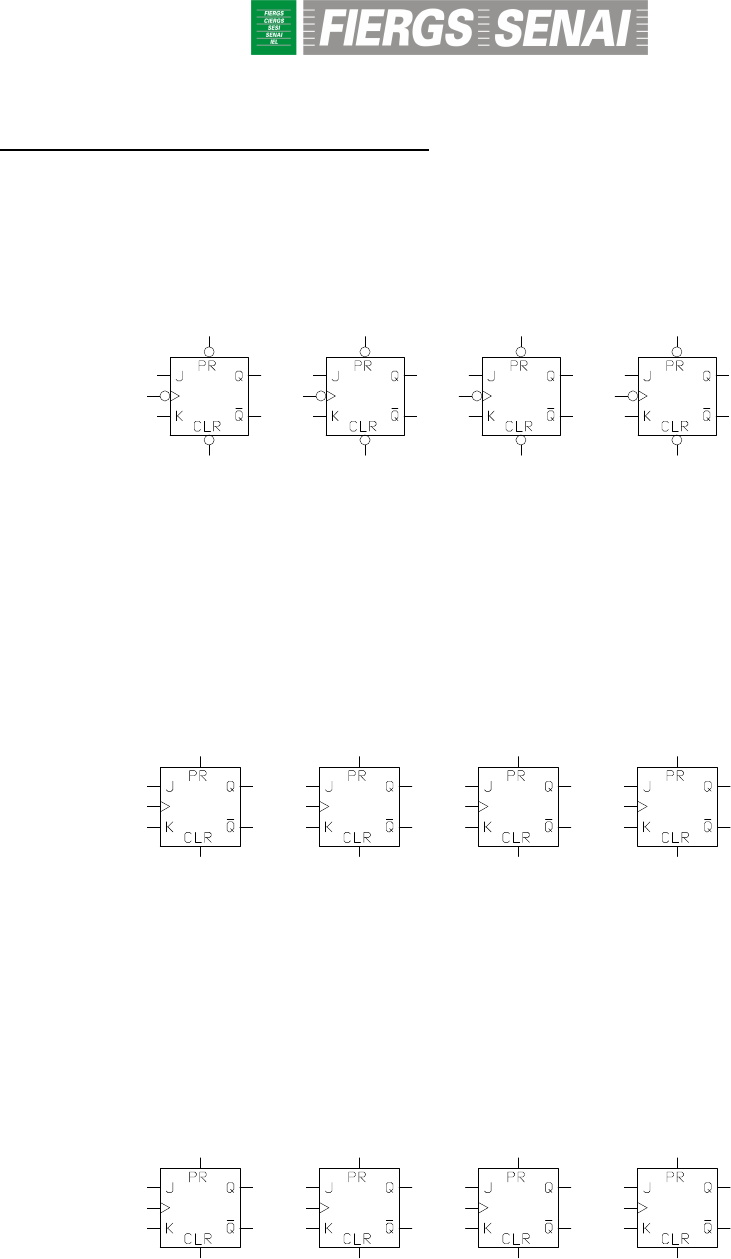

1) Interligue os FF abaixo de modo a formar um contador de 0 a 13 com terminal de RESET, indicando
as saídas e a entrada de clock. Acrescente as portas lógicas necessárias.












2) Interligue os FF abaixo de modo a formar um contador de 0 a 14 com terminal de RESET, indicando
as saídas e a entrada de clock. Acrescente as portas lógicas necessárias.












3) Interligue os FF abaixo de modo a formar um contador decrescente de 15 a 6 com terminal de
RESET, indicando as saídas e a entrada de clock. Acrescente as portas lógicas necessárias.







 2
4) Interligue os FF abaixo de modo a formar um contador decrescente de 9 a 0 com terminal de RESET,
indicando as saídas e a entrada de clock. Acrescente as portas lógicas necessárias.














5) Interligue os FF abaixo de modo a formar um contador de 0 a 25 com terminal de RESET, indicando
as saídas e a entrada de clock. Acrescente as portas lógicas necessárias.















6) Interligue os FF abaixo de modo a formar um contador de 5 a 19 com terminal de RESET, indicando
as saídas e a entrada de clock. Acrescente as portas lógicas necessárias.








 3
7) Interligue os FF abaixo de modo a formar um contador de 3 a 7 com terminal de RESET, indicando as
saídas e a entrada de clock. Acrescente as portas lógicas necessárias.














8) Interligue os FF abaixo de modo a formar um contador de 6 a 11 com terminal de RESET, indicando
as saídas e a entrada de clock. Acrescente as portas lógicas necessárias.













9) Interligue os FF abaixo de modo a formar um divisor de freqüência por 20. Indique a entrada e a saída
do divisor. Acrescente as portas lógicas necessárias.








 4
SOLUÇÕES



1)


2)


3)


4)



 5

5)


6)


7)


8)


9)
