Exercício 07 - Diagrama Trajeto passo

Prévia do material em texto

2
1 3
4 2
1 3
2
1 3
S2.2
2
1 3
S2.3
S2.3 S2.2
4 2
1 3
2
1 3
S1.3
S1.3
S1.2

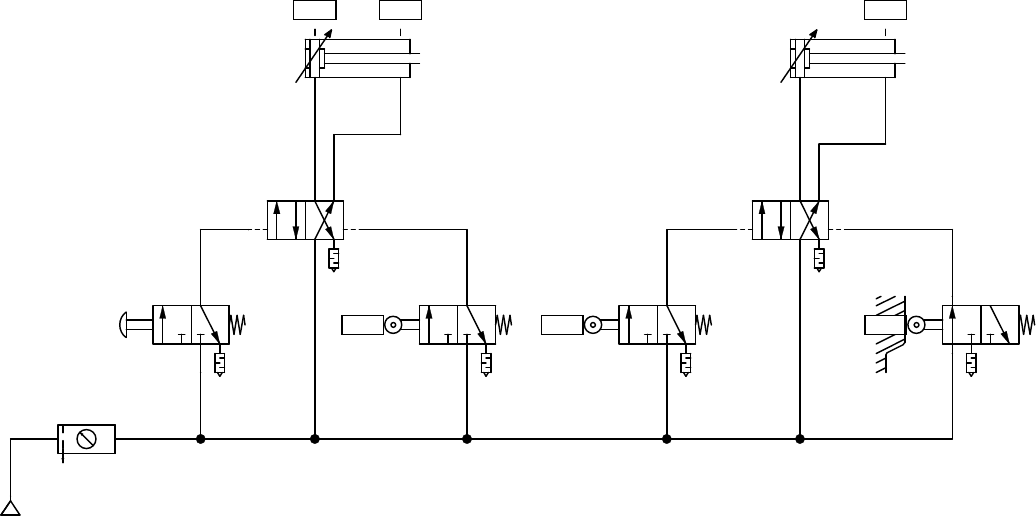

Uma válvula faz o atuador A avançar (1.2), quando o atuador A avança (A+) e toca o sensor 2.2 que faz o
atuador B avançar (B+), o o atuador B toca o sensor 1.3 que faz o atuador A recuar (A-), ao recuar o
atuador A toca o sensor 2.3 que faz o atuador B recuar (B-).
O diagrama Trajeto-Passo serve para representar a seqüência de movimento, analisar o funcionamento do
circuito pneumático, utilizareno o circuitos aabaixo para análise sob a óptica do acionamento: A+ B+ A- B-.
Para identificação dos fins de curso, são utilizados números que indicam qual atuador ele comanda e que
tipo de movimento realiza (avanço ou retorno), conforme mostrado abaixo: 1º número – indica se comanda
 o atuador A ou B e o 2º número – indica se comanda avanço (PAR) ou retorno (IMPAR) do atuador.
Aplicação de Diagrama Trajeto-Passo
Powered by Prof. Sinésio Gomes
Prof. Sinésio Gomes
19/03/17
