2ª Lista de exercícios EME 438 – Resistência dos Materiais
Observações: Os exercícios deverão ser feitos em grupos de 5 alunos e entregues até dia
20/11/19.

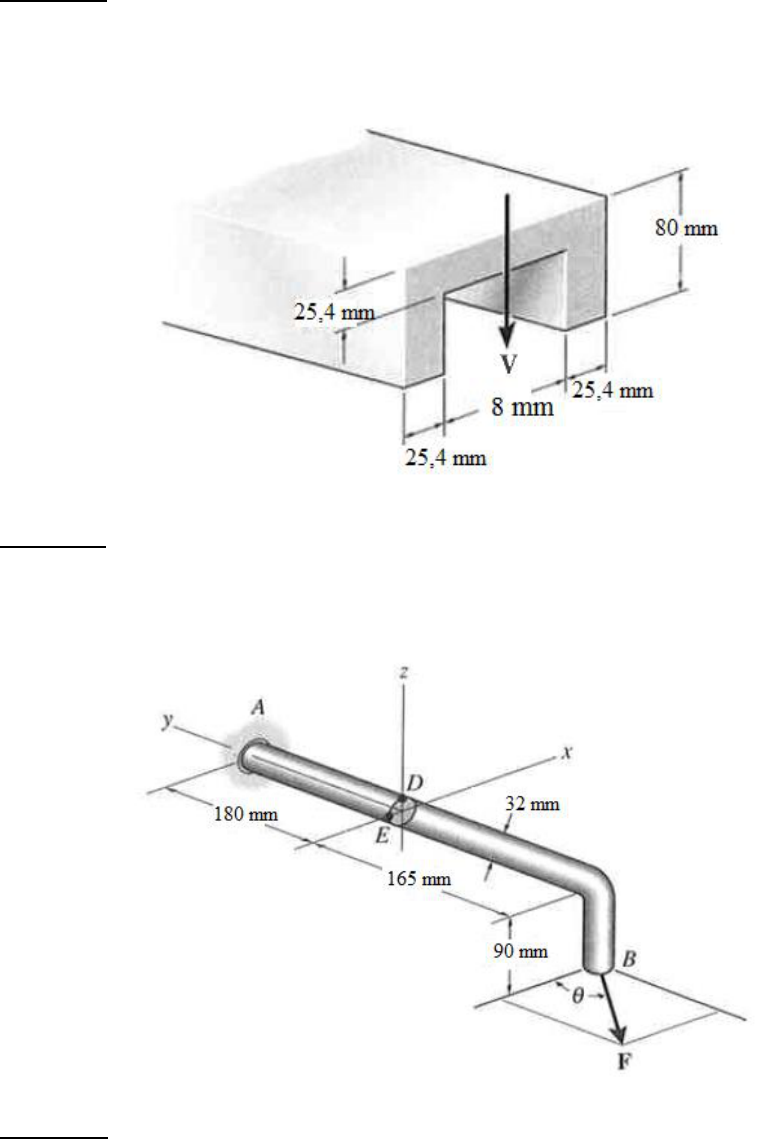

Exercício 1) Determine a máxima força de cisalhamento V que o membro pode sustentar se a
tensão de cisalhamento admissível for adm = 80 MPa.

Exercício 2) O eixo torto está engastado na parede em A. Supondo que seja aplicada uma força
F em B, determinar as componentes da tensão nos pontos D e E. Mostrar os resultados em um
elemento de volume localizado em cada ponto. Adotar F = 120 N e  = 45°.

Exercício 3) Várias forças são aplicadas à tubulação mostrada. Sabendo-se que os diâmetros
interno e externo do tubo são, respectivamente, iguais a 38 mm e a 42 mm, determine os planos
principais e as tensões principais no ponto H localizado no topo da superfície externa do tubo.
Adicionalmente, determine a máxima tensão cisalhante no ponto H, bem como o plano no qual
ela ocorre.

Exercício 4) Um parafuso é fixado ao suporte em C. Se uma força de 90 kN é aplicada a uma
chave inglesa para apertá-lo, determine as tensões principais e a tensão de cisalhamento máxima
desenvolvidas sobre o parafuso nos pontos A e B. Represente os resultados sobre elementos de
tensões nestes pontos. O parafuso tem um diâmetro de 6 mm na seção onde se localizam os pontos
A e B.


Exercício 5) Para a viga escalonada abaixo, determine as equações para a flecha e para a
inclinação em uma posição qualquer da viga. Determine também a inclinação e a deflexão no
ponto C e, por fim, determine a máxima flecha e onde ela ocorre.


Exercício 6) A barra rígida BDE é soldada ao ponto B da viga em aço AC. Para o carregamento
mostrado, determine a) a inclinação no ponto A e b) a deflexão no ponto B. Use E=200 GPa.
Considere o momento de inércia da seção transversal 𝐼 = 315𝑥10−6𝑚4.

Exercício 7) A treliça mostrada na figura é feita de barras de aço (E = 29 x 103 ksi), de seção
transversal circular, com diâmetro de 1.5 in, e conectadas por pinos em suas extremidades.
Determine a máxima força P que pode ser aplicada (no ponto A, como mostrado) de modo que
não ocorra flambagem em nenhuma das barras dessa treliça. OBS.: Converter as unidades para o
SI.
