Exercícios

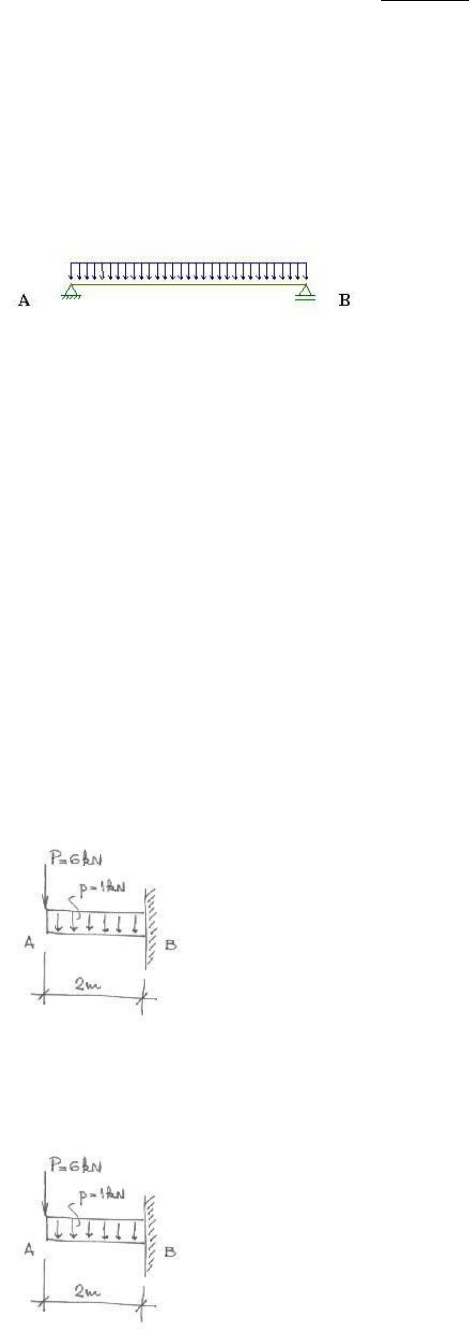

01-Para a viga seguinte pede-se: escolha a alternativa que melhor caracterize os vínculos
presentes na mesma. São dados:
p= 10 kN/m
L = 7,0m (distância entre apoios)

D. A – vínculo duplo (impede dois movimentos de translação); B – Vínculo simples (impede
apenas um movimento de translação);
2-Tomando as as três equações de equilíbrio da estática para um sistema estrutural plano,
podemos afirmar que:
A. Estruturas hipostáticas: nestas estruturas faltam vínculos para que esteja em equilíbrio, o
número de equações de equilíbrio é menor do que o número de equações da estática
3-Caso seja necessário fixar uma aparelho de TV na parede de uma sala, a alternativa que
melhor representa o procedimento que se deve adotar é:
B. Utilizar suporte engastado perpendicularmente a parede com três parafusos para fixação
não posicionados na mesma reta , sendo dois na parte superior e um na parte inferior do
referido suporte, sendo assim criado um binário no apoio que me garantirá o engastamento
(atendendo aos limites de carga estabelecidos previamente para o suporte)
4-Na estrutura esquematizada abaixo, pode-se afirmar que:

D. O engastamento no ponto B significa que não há rotação da barra naquele ponto
5-Na estrutura esquematizada abaixo, pode-se afirmar que:

C. A reação vertical em B é de 8 kN.
6-Quando se analisa o tipo de apoio de uma estrutura, pode-se afirmar que o engastamento
é um vínculo que:
C. não permite a rotação, nem o deslocamento na vertical e na horizontal.
7-Assinale a resposta correta:
B. Se o número de vínculos em uma estrutura é superior ao mínimo necessário para que a
mesma se mantenha equilibrada, a estrutura é denominada hiperestática.
8-Para que uma estrutura esteja em equilíbrio, é necessário que:
D. Além das somatórias das cargas verticais e horizontais precisarem estar em equilíbrio com
as reações verticais e horizontais dos apoios, os momentos provocados pelas cargas em
relação a um pólo devem estar equilibrados com os momentos provocados pelas reações em
relação ao mesmo pólo.
9-O esquema ao lado indica um apoio do tipo:

B. articulado, com rotação livre e deslocamento fixo na vertical e na horizontal.
10-Em relação às estruturas esquematizadas abaixo, pode-se afirmar que:

D. As estruturas 1 e 2 são isostáticas e a 3 é hiperestática.
11-Na estrutura esquematizada abaixo, pode-se afirmar que, para um valor genérico de P:

 A.O valor do momento fletor ao longo da barra cresce do ponto A para o ponto B.


12-Na estrutura esquematizada ao lado, pode-se afirmar que, para um valor genérico de P:

C. O valor da força cortante é constante ao longo da barra AB.
13-Na estrutura esquematizada ao lado, se a carga P está aplicada no ponto A, na
extremidade da barra A, e supondo que o tamanho da barra AB possa ser alterado, pode-se
afirmar em relação à reação vertical no ponto B:

C. O valor da reação de apoio em B não se altera com a variação do tamanho da barra AB.
14-Na estrutura esquematizada ao lado, pode-se afirmar que, para um valor genérico de P:

A.Os diagramas de momentos fletores e forças cortantes no trecho AC apresentam valores
nulos.
15-Na estrutura da figura abaixo:

D. O valor do momento fletor na barra AB cresce de forma parabólica de B para A.



16-Na estrutura da figura, se:
P = 10 kN
P = 5 kN/m
l = 4 m,
o valor do momento fletor no engastamento é:

E. 80kNm.
17-Na estrutura da figura abaixo, se:
P = 10 kN
P = 5 kN/m
l = 4 m,
o valor da reação vertical no engastamento será:

C. 30 kN.
18-Indicar qual o esquema do diagrama de momentos fletores na barra da estrutura abaixo:

B.
19-Na estrutura esquematizada a seguir:

A. RVA = RVB = p l /2
20-Na estrutura esquematizada, as reações de apoio em A e B são :

C. RVA = RVB = 9 Kn
21-Na estrutura esquematizada, o valor máximo do momento fletor no vão é:

E. 13,5 kNm







22-Na estrutura esquematizada, com
P= 20 kN,
P= 5 kN/m, temos as seguintes reações de apoio:

D. RVA = 21,7 kN e RVB = 28,3 Kn
23-O momento máximo na estrutura abaixo, sabendo que
P= 20 kN,
P= 5 kN/m, é:

A. 46,7 kNm
24-Na estrutura da figura ao lado, o valor do momento fletor no engastamento é:

E. 150kNm






25-Na estrutura abaixo, sabendo que p=4tf/m e l=9m, o valor do momento fletor máximo no
vão é:

D. 40,5 tfm
 Cargas e Carregamentos em Estruturas

1-A figura abaixo mostra um bloco, e suas dimensões em centímetro. Sabendo que esse
bloco é feito de um material cujo peso específico é 2, 5 tf/m³, qual o seu peso total?

A. 0,50 tf
2-Segundo recomendação das normas brasileiras, as grandezas devem ser representadas
utilizando o sistema internacional de unidades. Assim, as forças são geralmente indicadas na
unidade kN (quilo-Newton), embora nos costumes e na prática do dia-dia seja comum a
indicação das forças atuantes em estruturas em kgf (quilograma força), que é a unidade em
outro sistema, ou também em tf (tonelada-força), sabendo que 1 tf vale 1.000 kgf. De uma
forma simplificada, se diz que “ uma tonelada é igual a mil quilos”. A relação entre as duas
unidades é: 1 tf = 10 kN. Ou seja, 1.000 kgf = 10 kN. Portanto quando se toma uma força
concentrada de 5,4 kN, o seu valor em tf e em kgf é respectivamente:
C. 0,54 tf e 540 kgf




3-Segundo recomendação das normas brasileiras, as grandezas devem ser representadas
utilizando o sistema internacional de unidades. Assim, as forças são geralmente indicadas na
unidade kN (quilo-Newton), embora nos costumes e na prática do dia-dia seja comum a
indicação das forças atuantes em estruturas em kgf (quilograma força), que é a unidade em
outro sistema, ou também em tf (tonelada-força), sabendo que 1 tf vale 1.000 kgf. De uma
forma simplificada, se diz que “ uma tonelada é igual a mil quilos”. A relação entre as duas
unidades é: 1 tf = 10 kN. Ou seja, 1.000 kgf = 10 kN. Portanto quando se toma uma carga
distribuída de 200 kgf/m, o seu valor em tf/m e em kN/m é respectivamente:
A. 0,20 tf/m e 2 kN/m
4-Uma viga é feita de um material cujo peso específico é dado pela sigla ρ. Sua seção
transversal é retangular, com largura b e altura h. A viga vence um vão l. O valor da carga
distribuída uniforme “g”, devida ao peso próprio da viga ao longo do vão é calculado a
seguinte forma:

C. g= b x h x ρ
5-Uma parede possui 20cm de largura, 5m de extensão e 3m de altura. Ela é feita em blocos
de concreto, ou seja, com um material cujo peso específico é 1,4 tf/m³. Dessa forma o
volume da parede e o peso total dessa parede valem, respectivamente:
D. 4,20 tf
6-A viga da figura abaixo é bi-apoiada e está sujeita ao seu peso próprio. Sua seção
transversal mede b=16cm e h=50cm. O material da viga tem densidade de 32 kN/m³. Nessas
condições, a carga uniformemente distribuída da viga ao longo de sua extensão, g é igual a:

A2,56 kN/m.

7-Uma viga V1 suporta uma parede que mede 15cm de largura e 3m de altura, feita em
blocos de concreto, cujo peso específico é 1,4 tf/m³. Outra viga V2 suporta uma parede que
mede 20 cm de largura e 2,5m de altura, feita em tijolo furado, de peso específico igual a 1,2
tf/m³. Pode-se afirmar que:
E. A carga distribuída aplicada na viga V1 é maior que na viga V2.
8-Na comparação entre três cargas: a primeira, de 400 kgf/m², a segunda de 250 kgf/m e a
terceira de 500 kgf, pode -se afirmar que:
B. A primeira carga é distribuída por área, a segunda carga é distribuída linear, e a terceiraé
concentrada.
9-A figura abaixo mostra uma parede de 19 cm em blocos de concreto de largura e 1,40 m de
altura, projetada para se apoiar em uma viga, ao longo de sua extensão, que é de 1,80m.
Portanto ela irá aplicar nessa viga uma carga linear, uniformemente distribuída de valor p.
Sabendo que o peso específico das paredes de blocos de concreto é 1,40 tf/m³, o valor da
carga p será:

A. 0,372 tf/m
10-Uma carga aplicada em um ponto de uma estrutura é denominada:
A. carga concentrada
11-Uma carga constante aplicada ao longo de uma estrutura é denominada:
B. carga distribuída





Vínculos / Apoios / Equilíbrio das Estrutruras

1-Para suporte de uma estrutura, existem vários tipos, que permitem movimentos da
estrutura, e, portanto, provocam reações de apoio. O vínculo representado a seguir,
denominado “engastamento”, pode ser definido como:

B. Vínculo que impede o deslocamento vertical e horizontal, e impede o giro da estrutura.
2-O vínculo abaixo esquematizado, geralmente é denominado “apoio simples”, mas pode
também ser denominado “vínculo articulado fixo”, pois permite a rotação do apoio, mas
impede seu deslocamento vertical. As reações de apoio provocadas por esse vínculo são
apenas:

D.Reação Vertical e Reação Horizontal.
3-Para a análise das possibilidades de movimento de uma estrutura quando submetida a
quaisquer condições de carregamento, deve-se verificar em que direções os nós que ligam a
estrutura permitem movimento. Esses nós são denominados vínculos, que podem permitir
movimentos relativos entre os elementos por eles unidos. Sua representação é utilizada
quando fazemos a análise de esforços segundo um esquema físico do seu funcionamento
teórico.

C. Mostra um apoio articulado móvel, representado pela figura c.

4-A barra esquematizada abaixo apresenta um engastamento na extremidade esquerda e
um balanço na extremidade direita. Quando se afirma que uma estrutura está em balanço,
nota-se a ausência de um vínculo na extremidade livre. Dessa forma, naquela extremidade a
estrutura se deforma porque não há restrição de deformações, o que não acontece na
extremidade engastada, onde há a restrição de deformações imposta pelo vínculo. Assim, as
reações de apoio provocadas por esse vínculo são apenas:

C. Reação vertical, reação horizontal e momento de engastamento.
5-A peça apresentada na foto abaixo mostra um elemento metálico que transmite esforços
de uma peça de madeira para uma estrutura inferior por meio de uma chapa. É possível
notar que essa peça possui a capacidade de girar embora esteja fixada na estrutura inferior,
possuindo assim restrições ao movimento nas direções horizontal e vertical. Dessa forma é
possível afirmar que as reações de apoio nesse ponto serão:

B. Reação vertical e reação horizontal.
6-A barra abaixo esquematizada apresenta um balanço e um engastamento. Quando for
aplicado um carregamento vertical, é possível afirmar que as deformações nas suas
extremidades serão as seguintes:

A. A extremidade em balanço se deslocará na vertical, e a extremidade engastada não
apresentará deslocamento vertical nem rotação.


7-Muitas vezes em estruturas utiliza-se um apoio como o esquematizado abaixo, que pode
ser representado com duas rodas ou com um espaço entre as bases, para indicar que não há
restrições para o deslocamento horizontal. Portanto, ao aplicar um carregamento qualquer
na estrutura suportada por esse apoio, é possível afirmar que:

B. A reação horizontal no apoio é zero.
8-Na comparação entre os dois tipos de apoio apresentados abaixo, é possível afirmar que:

D. O apoio da direita permite o deslocamento horizontal da estrutura, ao contrário do apoio da
esquerda.
9-Quando se compara as estruturas isostáticas, hiperestáticas e hipostáticas, é correto
afirmar que:
E. Estruturas hiperestáticas são aquelas onde o número de vínculos é superior ao mínimo para
garantir o equilíbrio.
10-Ao se conceber uma estrutura, deve-se preocupar com o seu equilíbrio, de forma que ela
fique estável. Portanto a estrutura:
C. Não pode ser hipostática, porque não é possível seu equilíbrio.
11-No estudo dos engastes, pode-se afirmar que as reações de apoio neles são:
B. Reação Horizontal, Reação Vertical e Momento de Engastamento







12-Dentre as estruturas abaixo esquematizadas, pode-se afirmar que:


A. As estruturas 1 e 2 são isostáticas, a estrutura 3 é hiperestática e a estrutura 3 é hipostática.
13-Quando se analisa as condições de apoio da estrutura abaixo esquematizadas, pode-se
notar que:

A. Essa é uma estrutura isostática, porque tem condições de se equilibrar para qualquer
condição de carregamento.
14-Uma das condições para que uma estrutura permaneça em equilíbrio estático é atender a
condição de equilíbrio dos seus vínculos (equilíbrio externo). Quais são os dois tipos de
estrutura que podemos utilizar para que ela atenda, ao menos, o mínimo exigido de
estabilidade?
C. Isostática e Hiperestática
Equações Fundamentais da Estática. Equações de equilíbrio
1-Quando uma estrutura não tem condições de permanecer em equilíbrio, podemos
classificá-la como:
B. Estrutura Hipostática
2-

B. Hipostática
3-Na estrutura esquematizada abaixo, os vínculos que sustentam a barra AB em cada uma
das extremidades A e B podem ser classificados como:


D. Engastamento em A e livre em B.
4-Na estrutura esquematizada abaixo, uma barra AB está sujeita a uma carga concentrada P.
Podemos afirmar que:

E.Essa é uma estrutura isostática, engastada em A e livre em B.
5- Para o apoio articulado móvel qual é o esquema de representação utilizado na prática das
análises estruturais?

C. Figura c



6- Para o apoio articulado fixo qual é o esquema de representação utilizado na prática das
análises estruturais?

B. Figura b
7-A condição necessária para garantir o equilíbrio de uma estrutura, considerando-se os
carregamentos aplicados e as reações de apoio:
C. O valor da soma dos carregamentos deve ser igual ao valor da soma das reações em sentido
oposto e o momento em relação a um ponto qualquer deve ser igual a zero.
8-A figura abaixo indica as reações de um vínculo que serve de apoio para uma barra. Essas
reações são: Reação Vertical, Reação Horizontal e Momento de Engastamento. Esses
esforços ocorrem quando o tipo de vínculo é:

B. Engastamento.
9-As fórmulas das reações de apoio em uma viga bi-apoiada sujeita a uma carga concentrada
P estão apresentadas na figura a seguir. Pela sua análise, podemos observar que:

D. Quanto maior for o valor de a, maior a Reação Vertical no apoio B.
11-Abaixo estão apresentadas as fórmulas das reações de apoio em uma viga em balanço
sujeita a uma carga uniformemente distribuída. Sabendo que essa fórmula vale para
qualquer valor da carga e comprimento de balanço, é possível afirmar que:

C. O valor da Reação Vertical em A varia diretamente em função do comprimento do balanço e
o valor do Momento de Engastamento em A varia em função do quadrado do comprimento do
balanço.
12-Abaixo estão apresentadas as fórmulas das reações de apoio em uma viga em balanço
sujeita a uma carga uniformemente distribuída. Sabendo que essa fórmula vale para
qualquer valor da carga e comprimento de balanço, é possível afirmar que:

E. Não existe reação vertical em B.
13-A viga da estrutura abaixo é uma estrutura hipostática. Porém essa estrutura pode estar
em equilíbrio quando ocorrer uma condição específica. Essa condição acontece quando:

C. Ovalor do produto P1 x l1 seja igual ao valor do produto P2 x l2
Vigas Isostáticas - Reações de Apoio
1-A figura abaixo indica uma viga em balanço sujeita apenas à carga distribuída devida a seu
peso próprio. Sabendo que a seção transversal da viga tem largura de 15cm e altura de
50cm, e o peso específico do material é 5,20 tf/m³, os valores da reação vertical e do
momento de engastamento em B valem, respectivamente:

D.1,95 tf e 4,88 tfm
2-A figura abaixo indica uma viga bi-apoiada, sujeita a duas cargas concentradas, de 20 tf e
15 tf. Desprezando o peso próprio da viga, pode-se afirmar que as reações verticais em A e
em B são respectivamente:

B. 17 tf e 13 tf
3-A figura abaixo indica uma viga em balanço sujeita a uma carga concentrada e uma carga
distribuída, cujos valores estão indicados. Os valores da reação vertical e do momento de
engastamento em A valem, respectivamente:

C. 22 tf e 64 tfm
4-A figura abaixo indica o esquema de carregamento de uma viga bi-apoiada; ela está sujeita
a uma carga concentrada e uma carga distribuída. Os valores da reação vertical no apoio à
esquerda e no apoio à direita valem, respectivamente:

D. 28 tf e 23 tf
5-A viga abaixo esquematizada está em balanço e recebe duas cargas concentradas (P1 e P2),
além da carga distribuída em toda a sua extensão, p. Sabendo que os valores das cargas são
P1= 50 kN, P2 = 80 kN, e p = 12 kN/m, e as distâncias são l1=3m e l2= 2m, o valor do
momento de engastamento em A resulta:

B. 700 kNm
Esforços Solicitantes em Estruturas
1-Para a análise de uma estrutura é necessário que a mesma esteja em equilíbrio estático
quando sujeita aos carregamentos externos. Qual equação garante a que a resultante das
forças em um sistema seja zero?
C.Igualando a zero a somatória de forças verticais, horizontais e de momento em relação a um
ponto





2-Na estrutura esquematizada abaixo, a barra AC está sujeita apenas a duas cargas
concentradas P1 e P2, sendo desprezado o seu peso próprio. Nessas condições de esquema
estático, para a determinação da reação de apoio total vertical, pode-se afirmar que:

B. A reação vertical em A é igual à soma de P1 com P2.
3-Na estrutura esquematizada abaixo, uma viga bi-apoiada está sujeita ao carregamento
abaixo. Nesse caso, pode-se afirmar que:

A. A reação vertical em A é sempre maior que em B.
4-Na estrutura esquematizada abaixo, pode-se afirmar que:

B. A reação vertical no ponto C é igual a P e o momento de engastamento em C é igual a (P.b)
5-Na estrutura esquematizada abaixo, a reação vertical no engastamento é igual a:

B. 6tf

6-Na estrutura esquematizada abaixo, o momento de engastamento é igual a:

9. 9 tfm
7-Na estrutura esquematizada abaixo, pode-se afirmar sobre as reações verticais:

B. A reação vertical do apoio da direita é igual à do apoio da esquerda, e seu valor é 7,5tf.
8-Na estrutura esquematizada abaixo, o valor da reação vertical no engastamento é:

A.25 tf
9-Na estrutura esquematizada abaixo, o momento de engastamento é igual a:

C. 100 tfm



10-Em uma viga bi-apoiada sujeita apenas a uma carga concentrada aplicada na posição
indicada no desenho abaixo, pode-se afirmar que:

E. Só é possível afirmar se a reação vertical em A nessas condições é sempre maior, igual ou
menor que a reação vertical em B se não forem fornecidos os valores de l1 e l 2.
11-Dada a viga bi-apoiada apresentada na figura a seguir, pergunta-se qual os valores das
reações verticais em A e B.
Dados:
P = 10 kN , a=6m

C. RvA = 6,67 Kn
12-A barra da figura abaixo está apoiada nas extremidades A e B, e suporta uma carga P,
concentrada, que pode ser colocada em vários locais da barra, ou seja, para vários pares de
valores de l1 e l2. Comparando-se os valores das reações verticais em A e B, pode-se afirmar
que:

E. O valor da reação em A pode ser maior, menor ou igual ao valor em B , em função dos
valores de l1 e l2, para qualquer valor de P.
13-A barra da figura abaixo está bi-apoiada nas extremidades A e B. Seu peso próprio pode
ser desprezado. Essa barra suporta uma carga concentrada P, cujo valor é 800 N, ou 80 kgf.
Os valores de l1 e l2 são, respectivamente, 4m e 6m. Nessas condições, as reações verticais
de apoio nos pontos A e B são, respectivamente:

B. 480 kN e 320 Kn
14-Considere a barra bi-apoiada vencendo um vão de 10 metros. Essa viga está sujeita a uma
carga vertical concentrada, cujo valor é 20 kN, ou seja, 2 tf.
Sabendo que a carga está aplicada a 4m do apoio esquerdo A, os valores das reações
verticais nos apoios A e B, resultam nos seguintes valores:

C. RvA = 12 kN, RvB = 8 Kn
15-

D. 49tf


16-

O valor da reação vertical do engastamento da figura acima é:
C. 25 tf
17-

E. 100 tfm
18-

B. 34 tf
19-O valor do momento de engastamento da viga abaixo esquematizada é:

D. 156 tfm
20-

A reação vertical no apoio da esquerda da estrutura acima é:
A. 23,5 tf
21-

C. 28 tf e 23 tf
22-

As reações verticais nos apoios à esquerda e à direita para a estrutura acima esquematizada
são, respectivamente:
D. 61,7 tf e 78,3 tf



23-

Os valores da reação vertical e do momento fletor de engastamento para a estrutura da
figura acima são, respectivamente:
D. 24 tf e 73,5 tfm
24-A reação vertical de apoio para a estrutura abaixo é:

B. 25 tf
25-O momento de engastamento da estrutura da figura abaixo vale:

E. 100 tfm
26-A viga da figura abaixo é feita de um material cujo peso específico é 25 kN/m³. Sua seção
transversal mede 20cm x 40cm. Essa viga, como mostra a figura, está bi-apoiada e vence um
vão de 5,20m, e recebe uma carga uniformemente distribuída ao longo de sua extensão, cujo
valor é de 20 kN/m.
C. 58,5 Kn
27-A viga da figura abaixo está em balanço e recebe uma carga concentrada em sua
extremidade, de 10 kN. Essa viga possui seção transversal retangular e é feita de um material
cujo peso específico é 19 kN/m³.Considerando o peso próprio da viga, pode-se afirmar que
os valores da reação vertical e do momento no engastamento são, repectivamente:

Dados: a= 30cm; b=70cm; l=2,70m
D. 20,77 kN e 41,54 kNm
28-

A figura acima, cujas medidadas estão em centímetro, mostra uma viga bi-apoiada nos
pilares P1 e P2, que recebe uma parede de alvenaria de 15 cm de altura e 3m de altura em
toda a sua extensão. Essa viga é feita de um material cujo peso específico é 20 kN/m³, e sua
seção transversal mede 15cm x 50cm.
Para a análise estrutural, pode-se considerar que o vão teórico como sendo a distância entre
os eixos dos pilares, ou seja, o vão teórico é de 645 cm.
Sabendo-se que o peso específico do tijolo maciço é de 18 kN/m³, conforme a NBR-6120,
pode-se afirmar que os valores das reações verticais de apoio em P1 e P2 vale:
B. 30,96 Kn
29-Considere uma estrutura em balanço sujeita a duas situações diferentes de
carregamento:
Uma, Situação 1, com uma carga concentrada aplicada na extremidade do balanço;
Outra, Situação 2, com a mesma carga aplicada a uma distância de 2/3 do engastamento.
Em ambas as situações o peso próprio da barra é desprezado.
 Pergunta-se:
 a) Em qual dos casos a reação vertical de apoio no engastamento é maior?
b) Em qual dos casos o momento de engastamento é maior?

E. Nas duas situações a reação é a mesma
30-Na estrutura esquematizada abaixo, os esforços e reações nos pontos A e B são:

E. MA = 0 MB = P a RB = PVigas Isostáticas - Esforços Fletores
1-Na estrutura esquematizada abaixo, podemos afirmar que o momento fletor máximo na
barra AB:

B. É positivo, ocorre no meio do vão, e o diagrama de fletores é uma parábola.
2-Na estrutura esquematizada abaixo, pode-se afirmar que:

C. O engastamento no ponto B significa que não há rotação da barra naquele ponto.
3-Na estrutura esquematizada abaixo, pode-se afirmar que:

C. A reação vertical em B é de 8 kN.
4-Na estrutura esquematizada abaixo, pode-se afirmar que:

E. A força cortante na barra cresce de A para B, e seu valor em B é de 8 kN.
5-Na estrutura esquematizada abaixo, o valor do momento fletor MA no engastamento é
igual a:

C. 96 kNm
6-Quando se analisa o diagrama de momentos fletores nessa viga em balanço sujeita a um
carregamento uniforme, distribuído ao longo de toda a sua extensão, pode-se afirmar que:

B. O diagrama de momento fletor ao longo da barra é uma parábola.
7-Para a viga em balanço com o esquema de cargas apresentado, o respectivo diagrama de
momentos fletores é:
C
8-Na estrutura esquematizada abaixo, pode-se afirmar que o momento fletor no
engastamento é igual a:

B. 12 kNm.

9-

D. 90 kNm
10-

Estudos Disciplinares
1-Tomando as as três equações de equilíbrio da estática para um sistema estrutural plano,
podemos afirmar que:
A. Estruturas hipostáticas: nestas estruturas faltam vínculos para que esteja em equilíbrio, o
número de equações de equilíbrio é menor do que o número de equações da estática;
2-Na estrutura esquematizada abaixo, pode-se afirmar que:
C. A reação vertical em B é de 8 kN.
3-Quando se analisa o tipo de apoio de uma estrutura, pode-se afirmar que o engastamento
é um vínculo que:
C. não permite a rotação, nem o deslocamento na vertical e na horizontal.
4-Assinale a resposta correta:
B. Se o número de vínculos em uma estrutura é superior ao mínimo necessário para que a
mesma se mantenha equilibrada, a estrutura é denominada hiperestática.

5-Para que uma estrutura esteja em equilíbrio, é necessário que:
D. Além das somatórias das cargas verticais e horizontais precisarem estar em equilíbrio com
as reações verticais e horizontais dos apoios, os momentos provocados pelas cargas em
relação a um pólo devem estar equilibrados com os momentos provocados pelas reações em
relação ao mesmo pólo.
6- O esquema ao lado indica um apoio do tipo:
B. articulado, com rotação livre e deslocamento fixo na vertical e na
horizontal.
7-Em relação às estruturas esquematizadas abaixo, pode-se afirmar que:

D. As estruturas 1 e 2 são isostáticas e a 3 é hiperestática.
8-Na estrutura esquematizada ao lado, pode-se afirmar que, para um valor genérico de P:
C. O valor da força cortante é constante ao longo da barra AB.
9-Na estrutura esquematizada ao lado, se a carga P está aplicada no ponto A, na
extremidade da barra A, e supondo que o tamanho da barra AB possa ser alterado, pode-se
afirmar em relação à reação vertical no ponto B:
C. O valor da reação de apoio em B não se altera com a variação do
tamanho da barra AB.



10-Na estrutura esquematizada ao lado, pode-se afirmar que, para um valor genérico de P:

A. Os diagramas de momentos fletores e forças cortantes no trecho AC apresentam valores
nulos.
11-Na estrutura da figura abaixo:

D. O valor do momento fletor na barra AB cresce de forma parabólica de B para A.
12-Na estrutura da figura abaixo, se:
 P = 10 kN
P = 5 kN/m
l = 4 m,
o valor da reação vertical no engastamento será:
C. 30 kN.
13-Indicar qual o esquema do diagrama de momentos fletores na barra da estrutura abaixo:
B



14-Na estrutura esquematizada, com
P= 20 kN,
P= 5 kN/m, temos as seguintes reações de apoio:
D. RVA = 21,7 kN e RVB = 28,3 Kn
15-Na estrutura da figura ao lado, o valor do momento fletor no engastamento é:
E. 150kNm
16-Na estrutura abaixo, sabendo que p=4tf/m e l=9m, o valor do momento fletor máximo no
vão é:
D. 40,5 tfm
17-Para a análise das possibilidades de movimento de uma estrutura quando submetida a
quaisquer condições de carregamento, deve-se verificar em que direções os nós que ligam a
estrutura permitem movimento. Esses nós são denominados vínculos, que podem permitir
movimentos relativos entre os elementos por eles unidos. Sua representação é utilizada
quando fazemos a análise de esforços segundo um esquema físico do seu funcionamento
teórico.
 O vínculo abaixo esquematizado:
 C. Mostra um apoio articulado móvel,
representado pela figura c.

18-Quando uma estrutura não tem condições de permanecer em equilíbrio, podemos
classificá-la como:
B. Estrutura Hipostática
19-
B. Hipostática
20-Na estrutura esquematizada abaixo, uma barra AB está sujeita a uma carga concentrada
P. Podemos afirmar que:
E. Essa é uma estrutura isostática, engastada em
A e livre em B.
21-Na estrutura esquematizada abaixo, a barra AC está sujeita apenas a duas cargas
concentradas P1 e P2, sendo desprezado o seu peso próprio. Nessas condições de esquema
estático, para a determinação da reação de apoio total vertical, pode-se afirmar que:
B. A reação vertical em A é igual à soma de P1 com P2.
22-Na estrutura esquematizada abaixo, uma viga bi-apoiada está sujeita ao carregamento
abaixo. Nesse caso, pode-se afirmar que:
A. A reação vertical em A é sempre maior que em B.

23-Na estrutura esquematizada abaixo, pode-se afirmar que:

B. A reação vertical no ponto C é igual a P e o momento de engastamento em C é igual a (P.b)
24-Na estrutura esquematizada abaixo, o momento de engastamento é igual a:
C. 100 tfm
25-A barra da figura abaixo está bi-apoiada nas extremidades A e B. Seu peso próprio pode
ser desprezado. Essa barra suporta uma carga concentrada P, cujo valor é 800 N, ou 80 kgf.
Os valores de l1 e l2 são, respectivamente, 4m e 6m. Nessas condições, as reações verticais
de apoio nos pontos A e B são, respectivamente:
C. 480 kN e 320 Kn
26-Considere a barra bi-apoiada vencendo um vão de 10 metros. Essa viga está sujeita a uma
carga vertical concentrada, cujo valor é 20 kN, ou seja, 2 tf.
Sabendo que a carga está aplicada a 4m do apoio esquerdo A, os valores das reações
verticais nos apoios A e B, resultam nos seguintes valores:
C. RvA = 12 kN, RvB = 8 kN

27-

Para a barra acima esquematizada, o valor do momento de engastamento é:
E. 100 tfm
28-O valor do momento de engastamento da viga abaixo esquematizada é:

D. 156 tfm
29-
C. 28 tf e 23 tf
30-
 D. 61,7 tf e 78,3 tf
31-

A. 24 tf e 113,5 tfm
32-A viga da figura abaixo é feita de um material cujo peso específico é 25 kN/m³. Sua seção
transversal mede 20cm x 50cm. Essa viga, como mostra a figura, está bi-apoiada e vence um
vão de 5,20m, e recebe uma carga uniformemente distribuída ao longo de sua extensão, cujo
valor é de 20 kN/m.

Para o estudo dos esforços aplicados na viga e suas reações de apoio, deve-se considerar que
o peso próprio da viga deve ser somado à carga aplicada, provocando assim uma carga total
distribuída aplicada ao longo de sua exensão.
Assim sendo, o valor da reação vertical nos apoios A e B é igual, uma vez que a estrutura é
simétrica, assim como o carregamento aplicado sobre ela. O valor dessa reação é:
C. 58,5 Kn
33-A viga da figura abaixo está em balanço e recebe uma carga concentrada em sua
extremidade, de 10 kN. Essa viga possui seção transversal retangular e é feita de um material
cujo peso específico é 19 kN/m³.Considerando o peso próprio da viga, pode-seafirmar que
os valores da reação vertical e do momento no engastamento são, repectivamente:
 D. 20,77 kN e 41,54 kNm
34-

A figura acima, cujas medidadas estão em centímetro, mostra uma viga bi-apoiada nos
pilares P1 e P2, que recebe uma parede de alvenaria de 15 cm de altura e 3m de altura em
toda a sua extensão. Essa viga é feita de um material cujo peso específico é 20 kN/m³, e sua
seção transversal mede 15cm x 50cm.
Para a análise estrutural, pode-se considerar que o vão teórico como sendo a distância entre
os eixos dos pilares, ou seja, o vão teórico é de 645 cm.
Sabendo-se que o peso específico do tijolo maciço é de 18 kN/m³, conforme a NBR-6120,
pode-se afirmar que os valores das reações verticais de apoio em P1 e P2 vale:
B. 30,96 Kn
35-Considere uma estrutura em balanço sujeita a duas situações diferentes de
carregamento:
Uma, Situação 1, com uma carga concentrada aplicada na extremidade do balanço;
Outra, Situação 2, com a mesma carga aplicada a uma distância de 2/3 do engastamento.
Em ambas as situações o peso próprio da barra é desprezado.
 Pergunta-se:
 a) Em qual dos casos a reação vertical de apoio no engastamento é maior?
b) Em qual dos casos o momento de engastamento é maior?

E. a) Nas duas situações a reação é a mesma

36-Na estrutura esquematizada abaixo, podemos afirmar que o momento fletor máximo na
barra AB:

B. É positivo, ocorre no meio do vão, e o diagrama de fletores é uma parábola.
37-Na estrutura esquematizada abaixo, pode-se afirmar que:

E. A força cortante na barra cresce de A para B, e seu valor em B é de 8 kN.
38-Na estrutura esquematizada abaixo, o valor do momento fletor MA no engastamento é
igual a:
C. 96 kNm
39-Para a viga em balanço com o esquema de cargas apresentado, o respectivo diagrama de
momentos fletores é:
