TRABALHO DE AUTOMAÇÃO SIMULAÇÃO E CONTROLE
VALOR: 2,0 PONTOS
Número máximo de participantes por grupo: 02
DATA DE ENTREGA: (DIA DA PROVA)
1) O esquema de comando mostrado na figura a s eguir é utilizado para acionar um motor trifásico de
indução empregado na abertura e fechamento de um portão. Nele, S2 e S3 são chaves de fim de curso
que indicam portão aberto completamente e fecha do completamente, respectivamente. Analise as
proposições seguintes sobre o esquema descrito.
I. K1 e K2 são utilizados para comandar a abertura e fechamento do portão, respectivamente.
II. O fechamento do portão acontecerá 5 segundos após a botoeira S4 ter sido pressionada.
III. Este esquema permite que o portão fique em uma posição intermediária entre aberto
completamente e fechado completamente.
IV. Uma vez iniciado a aber tura o portão poderá ser fechado a qu alquer instante, bastando para
isso um segundo pulso na botoeira S4.
Assinale a opção CORRETA.
(A) Somente I é falsa.
(B) Somente I e II são falsas.
(C) Somente I, II e III são falsas.
(D) Somente II e IV são falsas.
(E) Somente III é falsa.
2) Monte um circuito de comando usando uma botoeira b1(NA), d e tal forma que quando acionada, ligue
a carga 1 por um minuto e depois a carga 2 por dois minutos.

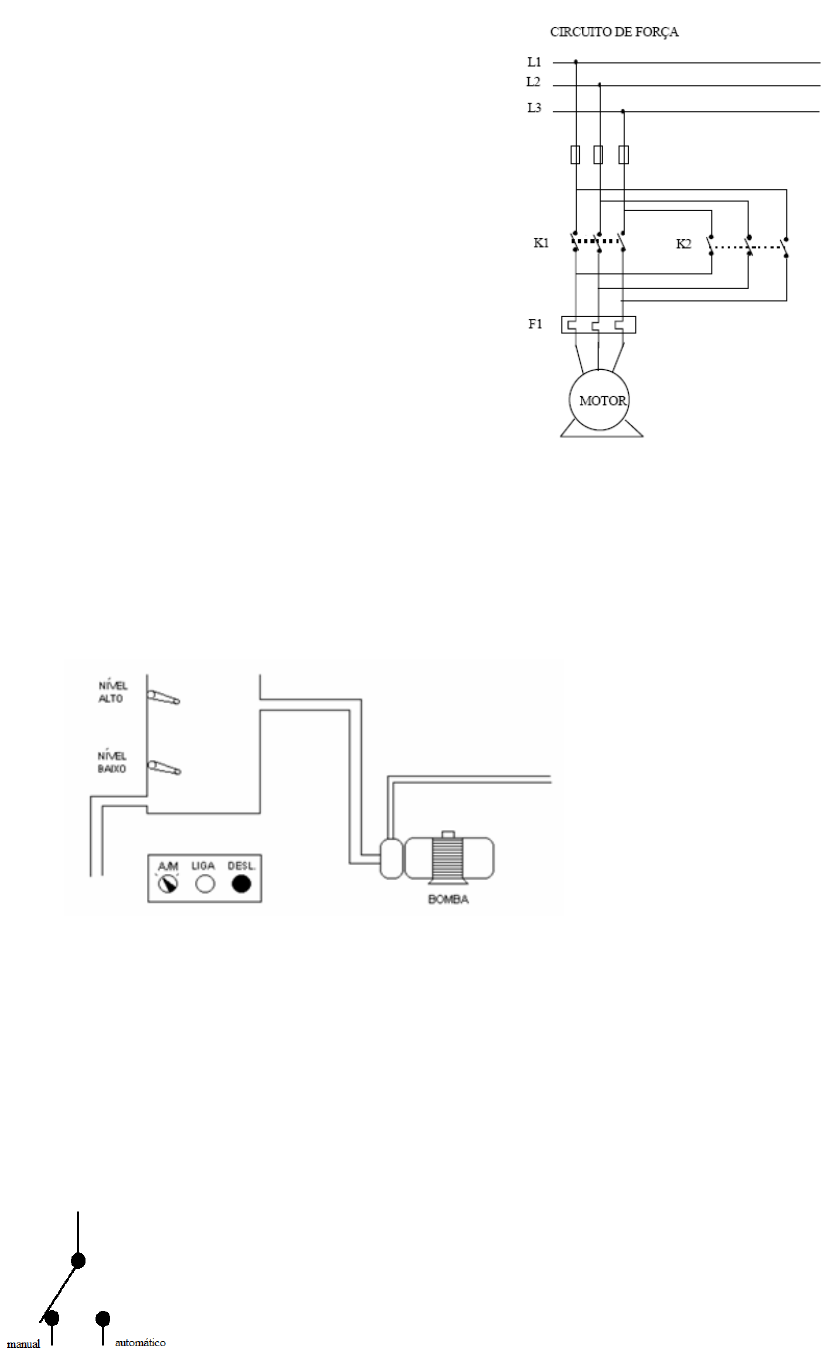

3) Monte o circuito de comando para o acionamento do motor
mostrado a seguir. O cir cuito de comando deverá possuir dua s
botoeiras normalmente a bertas para acionamento do motor no
modo de rotação horária ou anti-horária e uma botoeira
normalmente fechada para d esligamento do motor. Para
mudança no sentido de rotação do motor ele deverá ser
primeiramente desligad o. Três luzes sinaliz adoras deverão
indicar que o motor está desligado, girando em sentido horário
ou no sentido anti-horário.
4) Monte um circuito de comando para controlar o nível no tanque il ustrado na figura abaix o, de maneira
que o oper ador possa ser capaz de selecionar o modo de funcionando: AUTOMÁTICO ou MANU AL.
Em MANUAL, a bomba poderá ser ligada pressionando-se o botão Liga e desligada pressionando-
se o botão Desliga. Neste modo, as chaves de n ível não têm nenhuma ação. E m AUTOMÁTICO a
bomba d’água deverá ser ligada sempre que a chave de Nível Baixo for acionada e deverá ser desli gada
sempre que a chave de Nível Alto for acionada.
Dado:
S1 sensor de nível baixo ( N F)
S1 sensor de nível alto (NF)
Botoeira liga (B1) (NA)
Botoeira desliga (B2) (NF)
Chave manual e automático será do tipo
seletora, conforme mostra a figura a seguir:
5) Monte um circuito de co mando para acionamento de duas cargas d e forma independente. Cad a uma
deverá ter uma botoeira para ligar e desligar. Quando as duas cargas forem ligadas uma terceira carga
deverá ser ligada após 2 0 segundos, mesmo que uma das car gas seja d esligada, e deverá p ermanecer
ligada até que as duas primeiras cargas sejam desligadas.

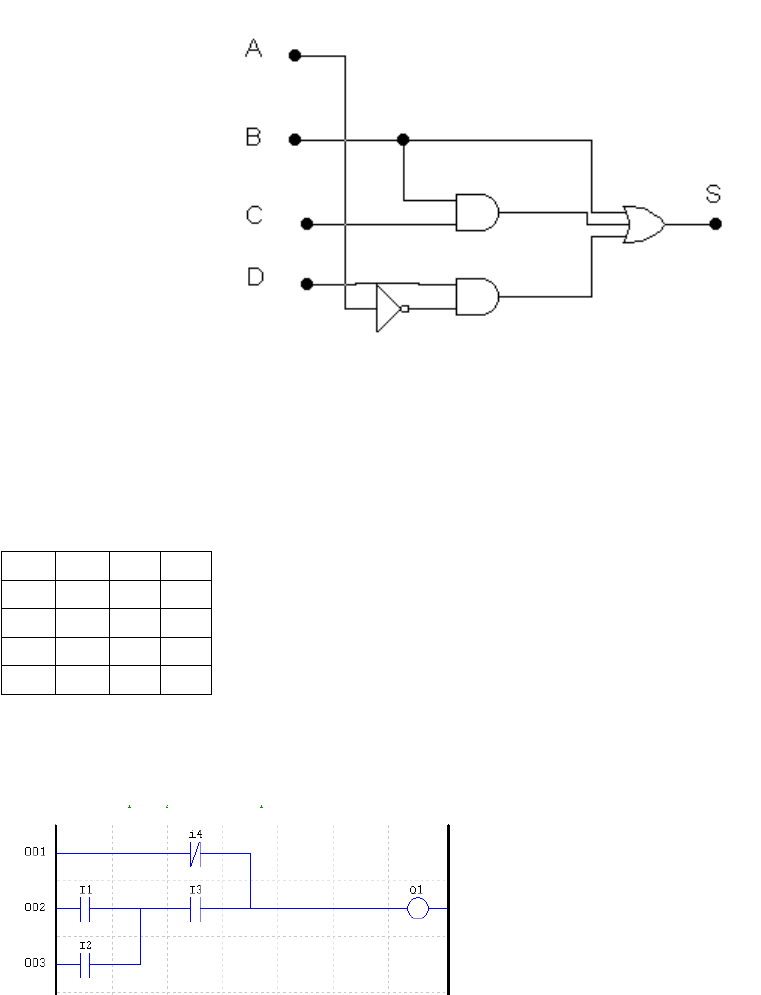

6) Obtenha a tabela verdade do circuito mostrado a seguir.
7) Converta o diagrama lógico da questão anterior para linguagem Ladder.
8) Baseado na tabela ab aixo apresentar o programa Ladder equivalente r eferente a menor combinação
lógica possível.
I1
I2
Q1
0
0
1
0
1
0
1
0
1
1
1
1
9) Represente pela equ ação Booleana equivalente o programa Lader apresentado abaixo
