TABELAS - DIMENSIONAMENTO DE CANAIS DE ACESSO

Prévia do material em texto

DISCIPLINA – PORTOS E VIAS NAVEGÁVEIS


DIMENSIONAMENTO DE CANAIS DE NAVEGAÇÃO - TABELAS

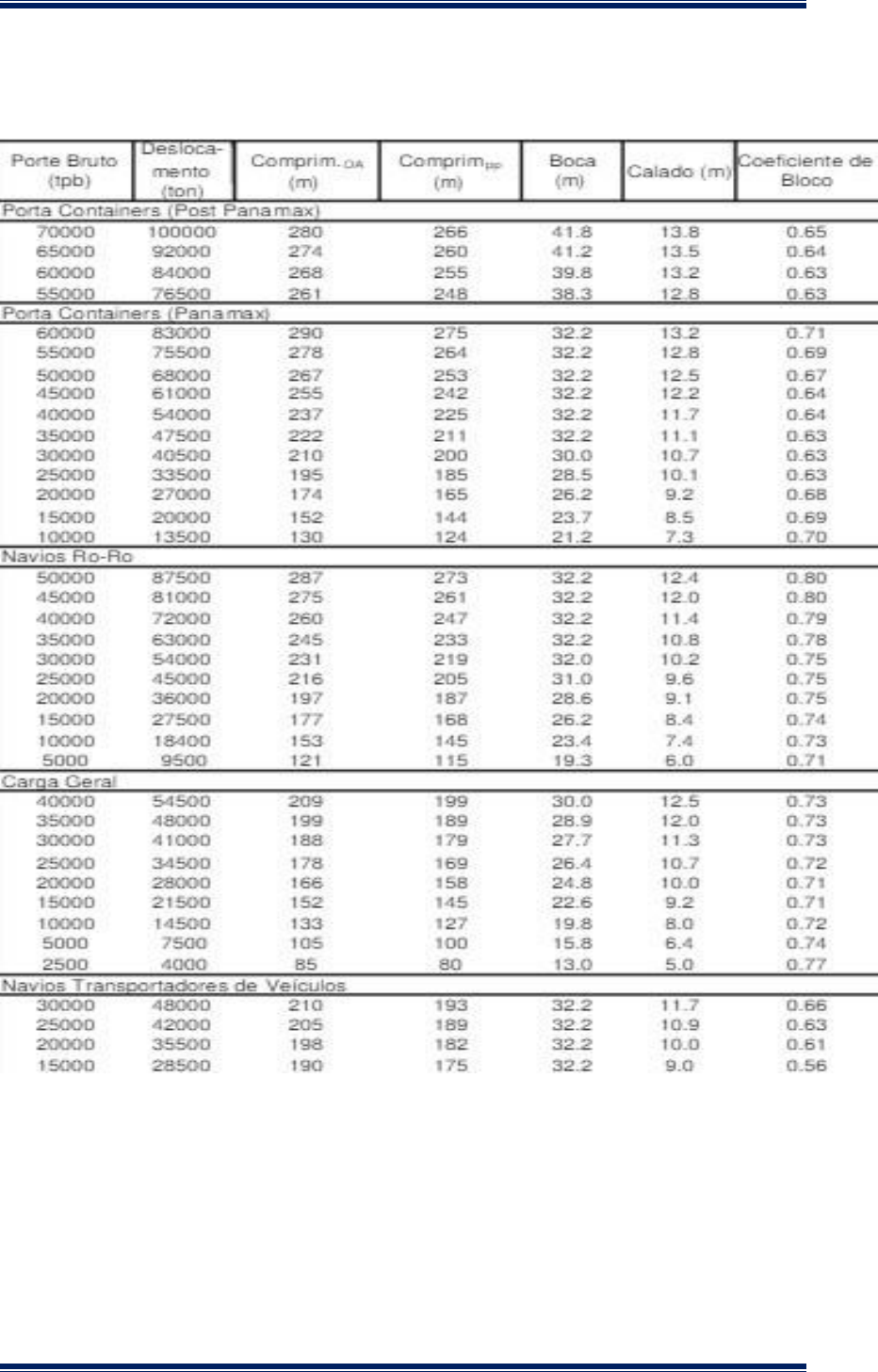

Tabela 01 – Categorias de Navios por tipo e tonelagem
DISCIPLINA – PORTOS E VIAS NAVEGÁVEIS


Tabela 02 – Categorias de navios por tipo e tonelagem





DISCIPLINA – PORTOS E VIAS NAVEGÁVEIS


Tabela 03 – Classificação de transporte das cargas quanto a sua periculosidade




Figura 05 – Fatores de dimensionamento da largura de canais

Tabela 04 – Faixa Básica de Manobra

DISCIPLINA – PORTOS E VIAS NAVEGÁVEIS


Tabela 05 – Largura Adicional para Distância de Margens

Tabela 06 – Largura adicional para distância de passagem em tráfego nos dois sentidos


EXERCÍCIO PROPOSTO
Com base nas informações abaixo, dimensione a largura do canal simples (externo e
interno) para que possa trafegar o navio projeto. Após este primeiro dimensionamento,
faça o dimensionamento para um canal duplo (dois sentidos de tráfego).
1 – Navio Projeto:
- Carga Transportada: granel sólido;
- Porte Bruto: 2500 tpb (toneladas de porte bruto);
- Comprimento total: 85m;
- Boca (B): 13m;
- Calado (T): 5m;
2 – Profundidade do Canal:
Interno: 6,0m
Externo: 7,5m
3 – Altura significativa da onda (Hs): 4,0m;
4 – Manobrabilidade de embarcação: Boa;
5 – Velocidade da embarcação: 6 nós (1 nó é equivalente a: 0,51444 m/s. 1,852 km/h).
6 – Velocidade dos ventos transversais: 8 nós.
7 – Velocidade de correntes marítimas transversais: 0,3 nós.
8 – Velocidade de correntes marítimas longitudinais: 0,5 nós.
9 – Material do fundo do canal: liso e mole.
10 – Auxilio a navegação: Bom.
