ATENÇÃO BÁSICA ELETROCARDIOGRAMA

Prévia do material em texto

Maria Beatriz Machado
ATENÇÃO BÁSICA – ELETROCARDIOGRAMA
1. SOBRE AS DERIVAÇÕES
 Sabemos que a despolarização cardíaca parte da direita para a esquerda.
 Os eletrodos são colocados no paciente da seguinte maneira:

 Quando Einthoven criou as derivações, a primeira delas foi a D1.
 A derivação D1 tem um eletrodo negativo na mão direita e um positivo na mão esquerda.
 Por esse motivo a onda P, o complexo QRS e a onda T são POSITIVOS nessa derivação (porque os eletrodos
colocados respeitam o sentido da despolarização).
 Se invertermos e colocarmos o eletrodo positivo do lado direito e o negativo do lado esquerdo, todas as ondas
dessa derivação ficarão negativas.
 Dessa derivação D1, Einthoven criou uma derivação perpendicular (que vai na direção do pé), sendo chamada de
AVF.
 Derivação D2:
 Na derivação D2, Einthoven utilizou um eletrodo negativo na mão direita (como em D1), e um positivo no pé direito,
e por isso nessa derivação a onda P, o complexo QRS e a onda T também são POSITIVOS (porque respeitam o sentido
da despolarização).
 Dessa derivação D2, Einthoven criou uma derivação perpendicular (que vai na direção da mão esquerda), sendo
chamada de AVL.
 Derivação D3:
 Por fim, na derivação D3, Einthoven utilizou um eletrodo positivo na perna esquerda, e um eletrodo negativo no
braço esquerdo. Por isso nessa derivação a onda P é negativa
 Dessa derivação D3, Einthoven criou uma derivação perpendicular (que vai na direção da mão direita), sendo
chamada de AVR.

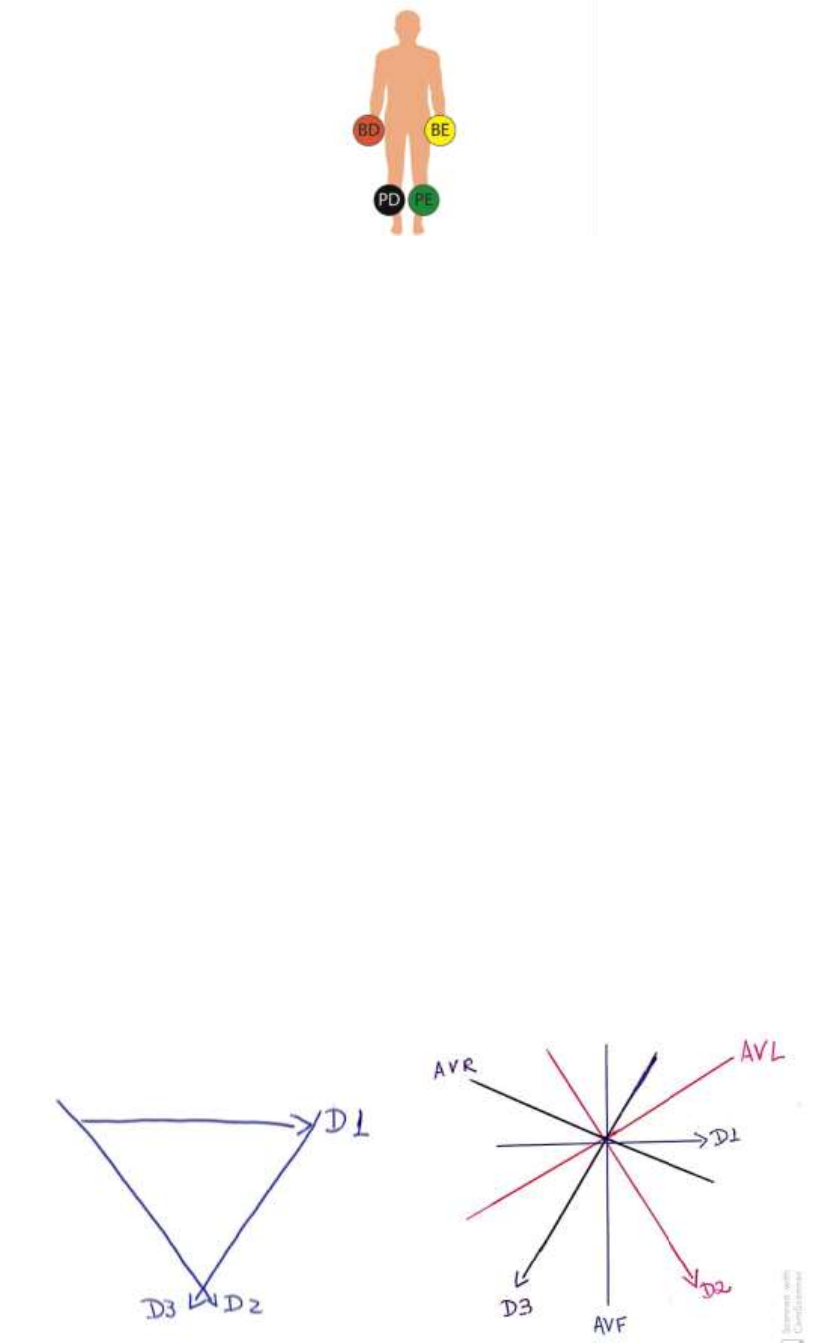

 Somando as derivações D1, D2 e D3, temos o primeiro triângulo de Einthoven.
 E somando as derivações D1, D2 e D3 às suas respectivas perpendiculares AVF, AVL e AVR, temos a rosa dos ventos

Maria Beatriz Machado
 Outras derivações:
 V1: 4º espaço intercostal à direita do esterno (paraesternal) - VERMELHO
 V2: 4º espaço intercostal à esquerda do esterno (paraesternal) - AMARELO
 V3: Entre V2 e V4 - VERDE
 V4: 5º espaço intercostal esquerdo, na linha hemiclavicular - MARROM
 V5: 5º espaço intercostal esquerdo, na linha axilar anterior - PRETO
 V6: 5º espaço intercostal esquerdo, na linha axilar média – ROXO
 E quanto as derivações V3R e V4R?
 Só são feitas quando temos infarto de parede inferior (supra de ST em D2, D3 e AVF)
 Servem para verificar se está tendo infarto de VD.
 É importante fazer essas derivações porque caso o paciente esteja tendo infarto de VD, a conduta terapêutica
muda.
 Não podemos utilizar medicamentos como:
 Nitrato
 Morfina
 E quanto as derivações V7 e V8?
 Essas derivações quase não são feitas porque elas apenas determinam se está tendo infarto de parede posterior,
mas esse tipo de infarto não altera a conduta.
 Ou seja, mesmo que o paciente tenha infarto de parede posterior, podemos dar todos os medicamentos que damos
no infarto de parede anterior, lateral, septal, etc.
2. ELETROCARDIOGRAMA
2.1. PAPEL DO ELETROCARDIOGRAMA
 Em qual velocidade o ECG roda?
 25mm/segundo = 25mm/1000 milissegundos (ms)  25 quadradinhos/segundo
 Em qual velocidade roda cada quadradinho (1mm) do ECG?
 Se 25mm/1000 ms, então 1mm/40 ms
2.2. ONDAS NO ELETROCARDIOGRAMA

 Onda P: 100 ms = 2,5 quadradinhos
 É a onda de despolarização dos átrios  É a soma da despolarização dos dois átrios, o desenho ficaria assim:
 É importante entender isso porque adiante explicaremos as possíveis alterações dessa onda, e porque elas ocorrem.
Maria Beatriz Machado
 Se a onda P estiver alargada (> 2,5 quadradinhos): Quer dizer que estamos tendo uma sobrecarga atrial.
 Se o átrio direito estiver aumentado (devido à sobrecarga): Teremos uma onda P apiculada (onda P pulmonale)
 Se o átrio esquerdo estiver aumentado (devido à sobrecarga): Teremos uma onda P com dois picos (onda P
mitrale)  Parece uma corcova de camelo
 Causas da sobrecarga atrial esquerda: Hipertensão arterial, patologias da válvula mitral

 Intervalo PR:
 Representa a passagem do estímulo elétrico pelo nó AV.
 Ele é isoelétrico (ou seja, é uma linha reta), porque não temos músculo cardíaco no nó AV.
 120 ms a 200 ms = 3 a 5 quadradinhos
 Se o intervalo PR estiver alargado (> 5 quadradinhos): Quer dizer que estamos tendo um atraso na condução do
estímulo pelo nó AV, e isso geralmente ocorre devido aos bloqueios atrioventriculares.
 BAV 1º grau: PR fica alongado, porém todas ondas P conduzem um complexo QRS
 BAV 2º grau e BAVT: Nem todas ondas P conduzem um complexo QRS, porém precisamos olhar as
características entre a onda P e o intervalo PR para determinar se é BAV 2º grau ou BAVT.
 Complexo QRS:
 É a onda de despolarização dos ventrículos
 Para que o complexo QRS ocorra, é preciso despolarizar os ramos direito e esquerdo dos ventrículos. Por isso
podemos entender que quando temos um bloqueio de ramo direito/esquerdo, isso irá interferir diretamente com
o complexo QRS.
 100 ms – 110 ms = 2,5 quadradinhos
 Se o complexo QRS estiver alargado (> 2,5 quadradinhos): Quer dizer que estamos tendo atraso na despolarização
por algum motivo, e isso geralmente ocorre devido ao bloqueio do ramo direito/esquerdo (distúrbio da condução
intraventricular)
 Se o complexo QRS estiver com sua amplitude aumentada: Quer dizer que estamos tendo uma sobrecarga
ventricular
 É aqui que tentamos verificar se o paciente possui critérios de Cornell e Sokolov
 Sokolov:
 Observamos as derivações: V1 (mais negativa de todas) e V6 (mais positiva de todas)
 Onda S em V1 + Onda R em V6 = NÃO pode exceder 30 quadradinhos na mulher, e 35 no homem 
Se exceder, sugere que tem hipertrofia ventricular
 Cornell:
 Observamos as derivações: AVL e V3
 Onda R em AVL + Onda S em V3 = NÃO pode exceder 20 quadradinhos na mulher e 28 no homem 
Se exceder, sugere que tem hipertrofia ventricular
Maria Beatriz Machado
3. COMO CALCULAR A FREQUÊNCIA CARDÍACA?
FC = 1500/Número de quadradinhos entre dois complexos QRS
OU
FC = 1500/Número de quadradinhos entre duas ondas P
 OBS: Se o paciente tiver uma bradicardia ou taquicardia, precisamos verificar a FC das duas maneiras, porque podemos
ter uma frequência diferente para os átrios e ventrículos nesses casos.
4. CONFIGURAÇÕES DO ELETROCARDIÓGRAFO
 Antes de configurar o eletrocardiógrafo, precisamos ter certeza que colocamos os eletrodos nas posições corretas.
 Não podemos inverter os eletrodos porque teremos eixos desviados
 A configuração clássica do eletrocardiógrafo é:
 Modo: Automático  Temos registro de todas as derivações + D2 longo
 Filtro: Ligado  Ajuda a diminuir interferências
 Velocidade: 25mm
 Ganho (amplitude do ECG): N
4.1. ALTERAÇÕES QUE PODEMOS TER SE MUDARMOS AS CONFIGURAÇÕES DO ELETROCARDIÓGRAFO
 Ganho:
 O ganho pode ser: N/2, N, 2N
 N/2 = Sai metade do tamanho
 EX: Se rodar o ECG em N/2, o paciente que tinha 40 de sokolov em N, fica com 20  Ou seja, fica parecendo
que o paciente não tem hipertrofia quando na verdade ele tem
 2N = Sai o dobro do tamanho
 EX: Se rodar o ECG em 2N, quem estava com 20 de sokolov em N, fica com 40  Ou seja, fica parecendo
que o paciente tem hipertrofia quando na verdade ele não tem
 OBS: O Dr disse que na prova pode cair uma questão pedindo para explicarmos o que ocorre com o ECG quando o ganho
é colocado em 2N, ou N/2
 Portanto, se os ganhos 2N e N/2 acabam causando alterações no ECG, para que eles são usados?
 Esses ganhos são importantes para conseguirmos verificar algumas coisas quando já rodamos o ECG com ganho
N e não temos certeza.
 EX: No ECG com ganho em N eu não consegui ter certeza se a onda que eu estava vendo era realmente
uma onda P, então posso rodar o ECG com ganho 2N para aumentar essa onda e conseguir visualizar se é
mesmo uma onda P
 EX: No ECG com ganho em N o paciente tinha uma hipertrofia ventricular muito grande que não estava
cabendo no papel, então possorodar o ECG com ganho N/2 para diminuir a amplitude do QRS e verificar
seu tamanho
 Velocidade:
 A velocidade pode ser: 100, 50, 25 ou 10 mm/seg
 Quando colocamos a velocidade em 50 ou 100 mm/seg, o ECG fica com todas as ondas distanciadas, ou seja,
elas aumentam sua duração e a distância entre elas também aumenta. Isso faz parecer que o paciente tem
sobrecarga atrial, BAV, bloqueio intraventricular e bradicardia.
 Quando passamos a velocidade de 25 para 50, a onda P, intervalo PR e complexo QRS dobram sua duração.
 EX: Em 25mm/seg a FC era de 60 bpm, então quando passamos para 50mm/seg, a FC passa a ser 30
bpm.
Maria Beatriz Machado
 Quando colocamos a velocidade em 10mm/seg, o ECG fica com todas as ondas encurtadas, ou seja, elas
diminuem sua duração e a distância entre elas diminui também. Isso faz parecer que o paciente tem
taquicardia.
 Modo:
 Modos: Automático, ritmo
 Modo ritmo: Serve para registrarmos um trecho longo de determinada derivação  Esse modo é muito
utilizado quando precisamos verificar como é a arritmia de um paciente, então precisamos de um trecho longo
de determinada derivação para conseguir analisar.
 OBS: O Dr disse que se fosse uma questão de ECG no OSCE, nós deveríamos entrar na sala, verificar se o aparelho estava
com as configurações corretas (falando alto as configurações corretas) e colocar os eletrodos no paciente (explicando
onde estávamos colocando cada eletrodo).
