CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
DISCIPLINA: HIDRÁULICA
PROFa LUCIANA PEIXOTO AMARAL

 Campus: I Belo Horizonte

2ª LISTA DE EXERCÍCIOS

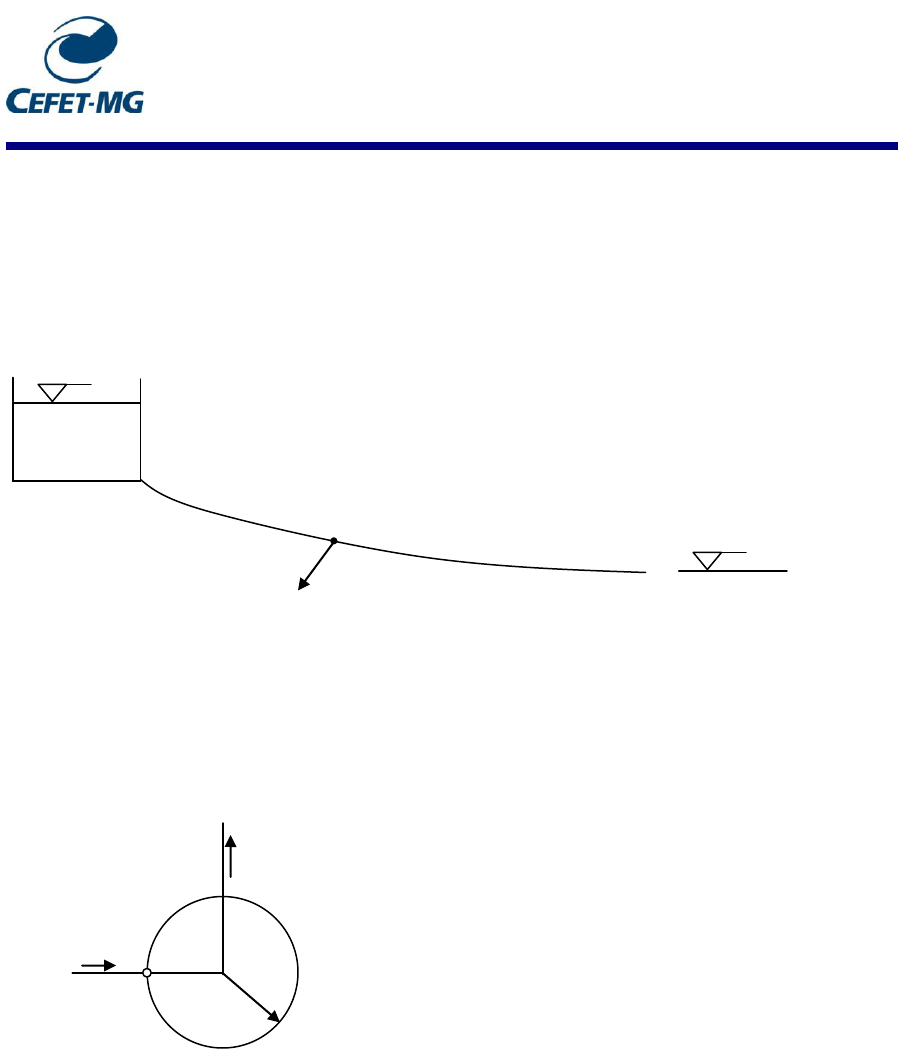

1) O reservatório R1 alimenta dois pontos distintos B e C. Determine a vazão do trecho
AB, sendo o coeficiente de perda de carga da Fórmula Universal igual a 0,016 e a vazão
na derivação B igual a 50L/s.
 [Resposta: QAB = 183 L/s]











2) Considerando o escoamento turbulento hidraulicamente rugoso em todas as
tubulações, colocadas em um plano horizontal e mostradas na figura abaixo, determine a
vazão através dos trechos (1), (2) e (3), interligados no ponto A, em função da vazão de
entrada Qo, sabendo que os tubos são feitos do mesmo material e têm o mesmo
diâmetro. Assuma que o fator de atrito f dos três trechos é constante.
[Resposta: Q1 = 0,406Qo ; Q2 = 0,359Qo ; Q3 = 0,234Qo ]










3) Qual a vazão de uma tubulação composta de três seções de 150 m cada e diâmetros
900 mm, 600 mm e 750 mm nas seguintes condições: a tubulação de maior diâmetro sai
do reservatório e a de 750 mm descarga na atmosfera? A diferença de nível entre o N.A.
do reservatório e a descarga é de 2,7 m. Adote C a fórmula de Hazen-Williams igual a
120.
[Resposta: Q = 0,76 m
3
/s]

4) Uma adutora interliga dois reservatórios cuja diferença de nível é de 15,0m. Esta
adutora é composta por dois trechos ligados em série, sendo o primeiro de 1000m de
extensão e diâmetro 400mm e o outro 800m de comprimento e 300mm de diâmetro,
ambos os trechos com o coeficiente de perda de carga da fórmula universal igual a
0,020. Desconsiderando as perdas de cargas localizadas, determine a vazão escoada.

R1 A
C
950,00
910,00
q = 50 L/s
B
Pressão
atmosférica
L1 = 870,0 m
D1 = 400 mm
L2 = 500,0 m
D2 = 200 mm
Qo
Qo
A
(1)
(3)
(2) R
 CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
DISCIPLINA: HIDRÁULICA
PROFa LUCIANA PEIXOTO AMARAL

 Campus: I Belo Horizonte

5) Uma tubulação de PVC, com 200 m de comprimento e 100 mm de diâmetro,
transporta para um reservatório a vazão de 12,0 L/s. No conduto há algumas conexões e
aparelhos (entrada de borda, 2 registro de gaveta, 2 curvas de 90º, 2 joelhos de 45º,
saída de canalização), calcule:
a) a perda de carga contínua;
b) a perda de carga localizada (pela Equação Geral e pelo Método dos Comprimentos
Equivalentes) e sua percentagem em relação à perda de carga contínua;
c) a perda de carga total.

6) Para um conduto de ferro fundido novo (C=120), comprimento igual a 1000 m,
diâmetro de 250 mm, com distribuição uniforme ao longo do percurso, pede-se calcular
a perda de carga contínua.
a) Caso a vazão afluente seja 50 L/s e a efluente nula;
b) Caso a vazão afluente seja 50 L/s e a efluente 10L/s.

7) Os condutos mostrados na figura seguinte são destinados a conduzir água do
reservatório R1 para o R2 que tem seus níveis de água mantidos constantes nas cotas
82,0 e 70,0, respectivamente. Desprezando as perdas de carga localizadas, pede-se
calcular a vazão nos condutos e a pressão no ponto C, que está localizado na cota 68,00.










Trecho L (m) D (mm) f
I 1500 200 0,016
II 1000 100 0,022
III 900 300 0,020









82,0
70,0
68,0
III
I
II
