1

Disciplina de Processos de fabricação
Prof. Marcos Wurzer
Atividade Prática de Processos de Fabricação

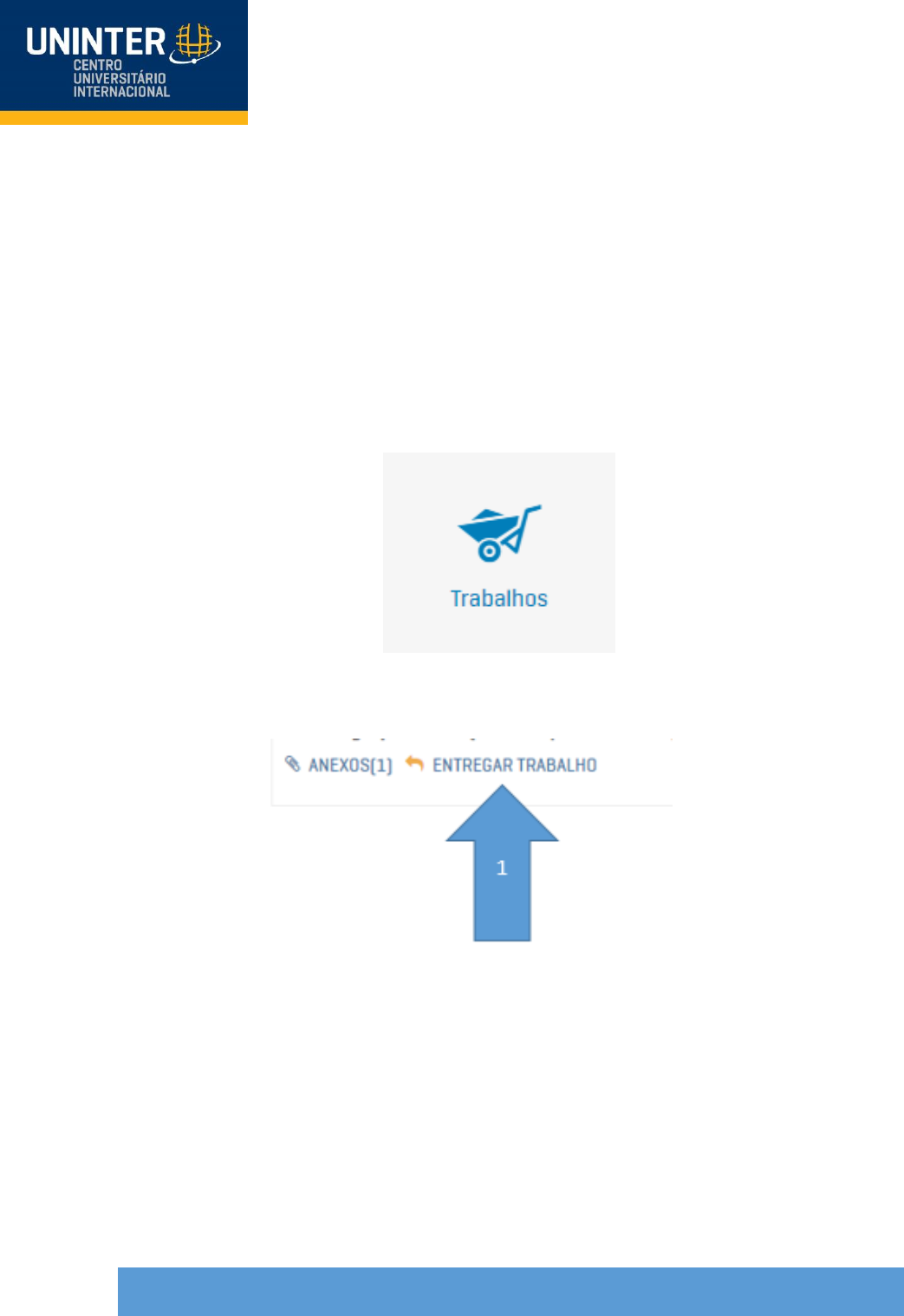

Ao término das questões. Salvar esta atividade no arquivo em PDF.

No link trabalhos no AVA, na Pasta Trabalho





ENTREGAR TRABALHO. Anexar a sua atividade Prática














 2

Disciplina de Processos de fabricação
Prof. Marcos Wurzer
OBJETIVO
Essa atividade tem como intuito colocar em prática todos os conceitos abordados
na disciplina de Processos de Fabricação. Apresentar uma visão geral de uma
operação de usinagem muito utilizada atualmente. Serão abordados tópicos como a
máquina ferramenta utilizada e suas partes, ferramentas de corte necessárias e
variáveis e parâmetros de corte que devem ser observados para a correta realização
desse tipo de usinagem.
MATERIAL UTILIZADO
Os conteúdos das aulas;
Catálogos de fabricante de máquinas;
Catálogos de fabricante de ferramentas de corte;
DESENVOVIMENTO DO TRABALHO.

 Atividade 1

O eixo central do dispositivo de soldagem da linha do suporte EH14 teve um
desgaste por fadiga e acabou quebrando. A linha deste equipamento está parada. É
preciso fabricar uma nova peça para a substituição da mesma:
Segue a definição do eixo:

Material: Aço 1045 180HB de dureza
Processo: Usinado por completo.












 3

Disciplina de Processos de fabricação
Prof. Marcos Wurzer

Determinar:

1- Que tipo de máquina será preciso para a fabricação deste eixo;
1.1- Fabricante da máquina;
______________________________________________________________
______________________________________________________________
______________________________________________________________


1.2- Modelo da máquina com a capacidade de usinagem;
______________________________________________________________
______________________________________________________________
______________________________________________________________


1.3- Imagem da máquina;






























 4

Disciplina de Processos de fabricação
Prof. Marcos Wurzer
2. Material Bruto para a fabricação deste eixo;
2.1- Qual a dimensão do material bruto existente no mercado?
______________________________________________________________
______________________________________________________________
______________________________________________________________

2.2- Qual o custo do material?
______________________________________________________________
_____________________________________________________________

3. Dados de processo.
3.1- Para esta usinagem utilizaremos uma ferramenta com patilha de metal
duro. A velocidade de corte (VC) aplicada será de 80m/min. determinar
a rotação utilizada na máquina:




























Resposta
Rotação= RPM
Demonstrativos de cálculos:
𝑅𝑜𝑡𝑎çã𝑜 =
VC x 1000
πx Ø





Ø 50.8




 5

Disciplina de Processos de fabricação
Prof. Marcos Wurzer
Considere o material da peça como sendo um aço-carbono de baixa liga SAE 1045
com 180HB de dureza. Consultando uma tabela de materiais de construção
mecânica, teremos Kc = 2100N/mm². A profundidade de corte estabelecida no
processo é ap = 2 mm e o avanço é fn = 0,25mm/rot. A velocidade de corte é vc =
80 m/min em um torno com rendimento de η = 80%.


4.Determine a Força de corte no torneamento:
















5.Determine a Potência de corte no torneamento:

Demonstrativos dos cálculos
𝐹𝑡𝑜𝑟 = 𝑎𝑝.𝑓𝑛.𝐾
Demonstrativos dos cálculos
 Ptor =
 ap.fn.vc.Kc
60000 η

Resposta
𝐹𝑡𝑜= N
Resposta
𝑃𝑡𝑜𝑟 = kW
