LISTA 2 HIDRÁULICA – PROF. GISELA

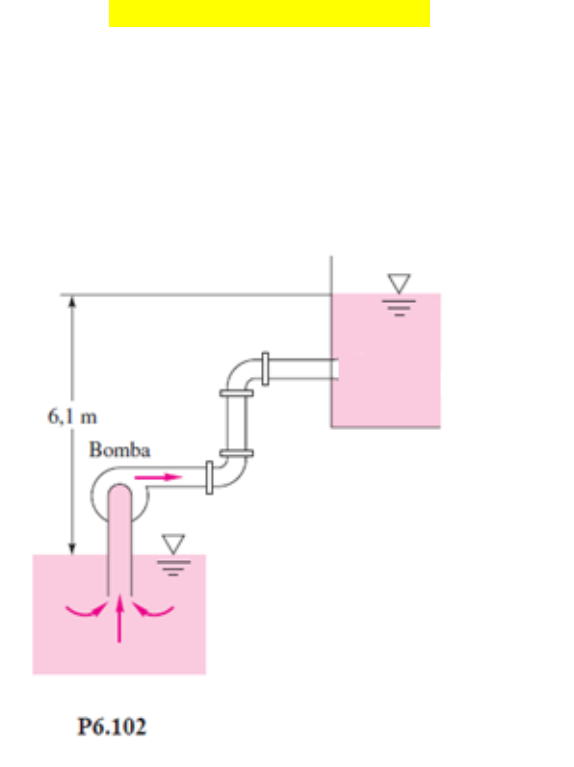

1. Uma bomba com rendimento de 70% fornece água a 20°C de um reservatório para outro, 6,1 metros
mais alto, como na Figura P6.102. O sistema de tubulação consiste em 18,3 m de tubo de aço
galvanizado de 50 mm de diâmetro, uma entrada reentrante, dois cotovelos rosqueados de 90°de
raio longo, uma válvula rosqueada de gaveta aberta e uma saída em canto vivo. Qual é a potência de
entrada necessária em hp? A vazão é 11,3 L/s.


2. Os reservatórios na Figura P6.103 estão conectados por tubos de ferro fundido unidos abruptamente,
com entrada e saída em canto vivo. Incluindo as perdas localizadas, calcule a vazão de água a 20°C,
se a superfície do reservatório 1 está 13,7 m mais alta que a do reservatório 2. Considere k=0,6 para a
expansão do diâmetro na tubulação (de 25 para 50 mm)




3. O sistema na Figura P6.105 consiste em 1.200 m de tubo de ferro fundido de 5 cm de diâmetro, dois
cotovelos de 45°e quatro de 90°, flangeados e de raio longo, uma válvula globo flangeada
completamente aberta e uma saída em canto vivo em um reservatório. Se a elevação no ponto 1 é 400
m, qual a pressão manométrica necessária no ponto 1 para fornecer 0,005 m³/s de água a 20°C ao
reservatório?



Além do material já disponível, este também pode ajudar. Tabela de coeficiente de perda localizada (k):





Valores de rugosidade (e) para alguns tipos de materiais.





Obs.: Exercícios e tabela retirados do livro Mecânica dos Fluidos de F. White, cap. 6.
