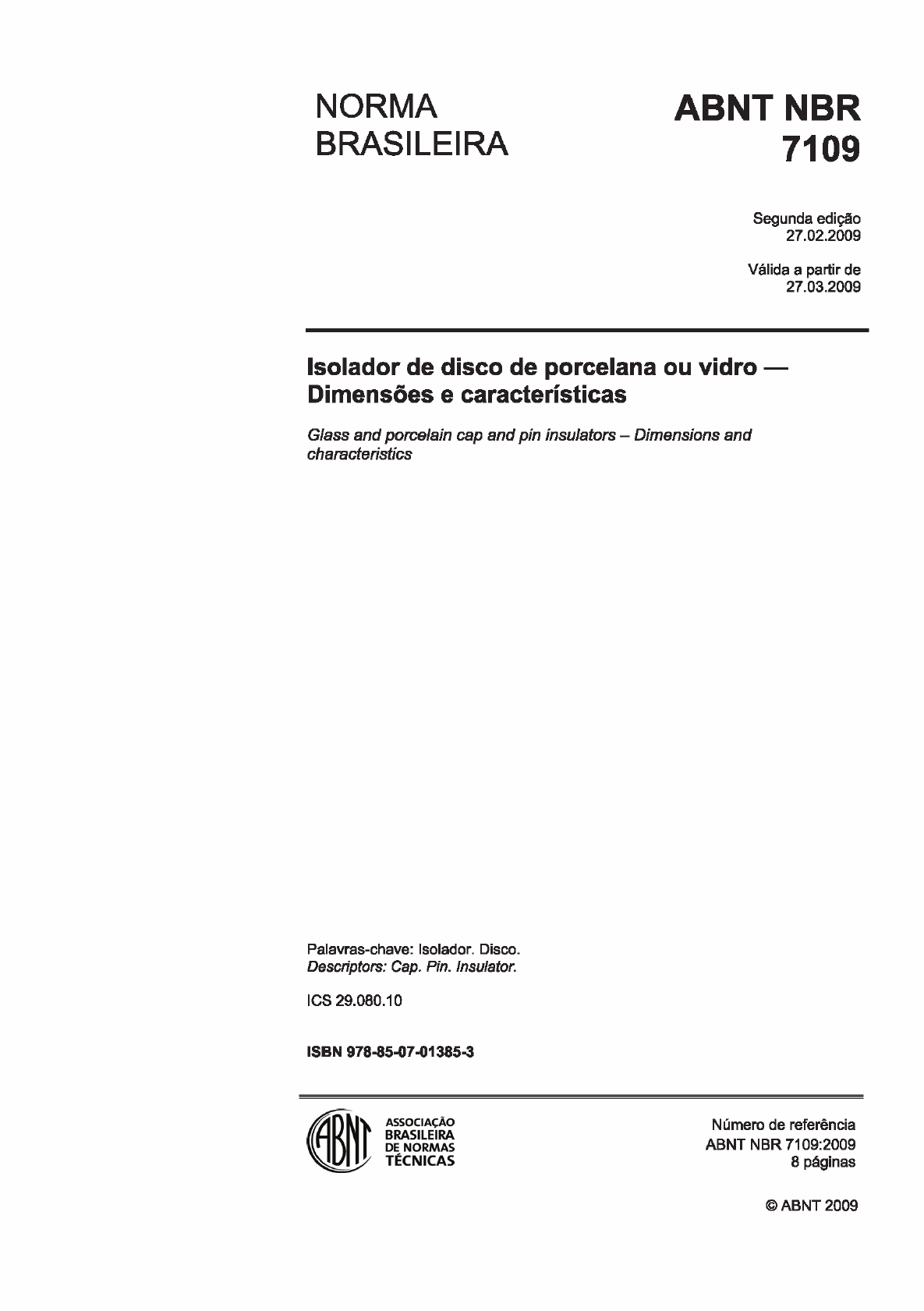

NORMA
BRASILEIRA
ABNT NBR
Segunda ediçáo
27.02.2009
Válida a partir de
27.03.2009
Isolador de disco de porcelana ou vidro -
Dimensões e características
Glass and porcelain cap and pin insulators - Dimensions and
charaderistics
Palavras-chave: Isolador. Disco
Descriptors: Cap. Pin. Insulator.
ICS 29.080.10
ISBN 9784547413854
ASSOCIAFAO
BRASILEIRA
DE NORMAS
TECNICAS
Número de referência
ABNT NBR 7109:2009
8 páginas
O ABNT 2009
D
oc
um
en
to
 im
pr
es
so
 e
m
 0
8/
11
/2
01
8
11
:5
7:
59
, d
e
us
o
ex
cl
us
iv
o
de
 F
U
R
N
AS
 C
EN
TR
AI
S
EL
ET
R
IC
AS
 S
.A
.
Documento impresso em 08/11/2018 11:57:59, de uso exclusivo de FURNAS CENTRAIS ELETRICAS S.A.
ABNT NBR 7109:2009
O ABNT 2009
Todos os direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser reproduzida
ou utilizada por qualquer meio, eletrônico ou mecânico, incluindo fotocópia e microfilme, sem permissão por escrito da ABNT.
ABNT
Av.Treze de Maio, 13 - 28O andar
20031-901 - Rio de Janeiro - RJ
Tel.: + 55 21 3974-2300
Fax: + 55 21 3974-2346
abnt@abnt.org.br
www.abnt.org.br
O ABNT 2009 - Todos os direitos reservados
D
oc
um
en
to
 im
pr
es
so
 e
m
 0
8/
11
/2
01
8
11
:5
7:
59
, d
e
us
o
ex
cl
us
iv
o
de
 F
U
R
N
AS
 C
EN
TR
AI
S
EL
ET
R
IC
AS
 S
.A
.
Documento impresso em 08/11/2018 11:57:59, de uso exclusivo de FURNAS CENTRAIS ELETRICAS S.A.
ABNT NBR 7109:2009
Sumário Página
Prefácio ....................................................................................................................................................................... iv
1 Escopo ............................................................................................................................................................ 1
Referências normativas ................................................................................................................................ 1
Termos e definições ...................................................................................................................................... 1
Requisitos gerais ........................................................................................................................................... 2
Requisitos específicos .................................................................................................................................. 2
Características e dimensões ........................................................................................................................ 2
Engates ........................................................................................................................................................... 2
Cor ................................................................................................................................................................... 2
Embalagem ..................................................................................................................................................... 2
Identificação do pino ..................................................................................................................................... 2
Codificação .................................................................................................................................................... 2
Anexo A (normativo) Medição de passo ................................................................................................................... 7
A.l Passo do isolador com engate tipo concha e bola .................................................................................... 7
A.2 Passo do isolador com engate tipo garfo e olhal ...................................................................................... 7
O ABNT 2009 . Todos os direitos reservados iii
D
oc
um
en
to
 im
pr
es
so
 e
m
 0
8/
11
/2
01
8
11
:5
7:
59
, d
e
us
o
ex
cl
us
iv
o
de
 F
U
R
N
AS
 C
EN
TR
AI
S
EL
ET
R
IC
AS
 S
.A
.
Documento impresso em 08/11/2018 11:57:59, de uso exclusivo de FURNAS CENTRAIS ELETRICAS S.A.
ABNT NBR 7109:2009
Prefácio
A Associação Brasileira de Normas Técnicas (ABNT) é o Foro Nacional de Normalização. As Normas Brasileiras,
cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNTICB), dos Organismos de Normalização
Setorial (ABNTIONS) e das Comissões de Estudo Especiais (ABNTICEE), são elaboradas por Comissões de
Estudo (CE), formadas por representantes dos setores envolvidos, delas fazendo parte: produtores, consumidores
e neutros (universidade, laboratório e outros).
Os Documentos Técnicos ABNT são elaborados conforme as regras das Diretivas ABNT, Parte 2.
A Associação Brasileira de Normas Técnicas (ABNT) chama atenção para a possibilidade de que alguns dos
elementos deste documento podem ser objeto de direito de patente. A ABNT não deve ser considerada
responsável pela identificação de quaisquer direitos de patentes.
A ABNT NBR 7109 foi elaborada no Comitê Brasileiro de Eletricidade (ABNTICB-03), pela Comissão de Estudo de
Isoladores para Linhas Aéreas e Subestaçóes (CE-03:036.01). O Projeto circulou em Consulta Nacional conforme
Edital n"0, de 30.09.2008 a 28.1 1.2008, com o número de Projeto ABNT NBR 7109.
Esta segunda edição cancela e substitui a edição anterior (ABNT NBR 7109:1987), a qual foi tecnicamente
revisada.
O escopo desta Norma Brasileira em inglês e o seguinte.
Scope
This Standard presents the standardization of the dimensions and the minimal characteristics required by string
insulator units, 19 class, with porcelain or toughness glass dielectric, for using in alternate current systems with
nominal voltage upper than 1 000 V and frequency smaller than 100 Hz, for outdoor use.
O ABNT 2009 - Todos os direitos reservados
D
oc
um
en
to
 im
pr
es
so
 e
m
 0
8/
11
/2
01
8
11
:5
7:
59
, d
e
us
o
ex
cl
us
iv
o
de
 F
U
R
N
AS
 C
EN
TR
AI
S
EL
ET
R
IC
AS
 S
.A
.
Documento impresso em 08/11/2018 11:57:59, de uso exclusivo de FURNAS CENTRAIS ELETRICAS S.A.
ABNT NBR 7109:2009 NORMA BRASILEIRA
Isolador de disco de porcelana ou vidro - Dimensões e características
1 Escopo
Esta Norma padroniza as dimensões e as características mínimas exigíveis de unidades de isoladores de disco,
classe B, com dielétricos de porcelana ou vidro temperado, para utilização em sistemas de corrente alternada,
com tensão nominal superior a 1 000 V e freqüência abaixo de 100 Hz, para uso externo.
2 Referências normativas
0 s documentos relacionados a seguir são indispensáveis a aplicação deste documento. Para referências datadas,
aplicam-se somente as edições citadas. Para referências não datadas, aplicam-se as edições mais recentes do
referido documento (incluindo emendas).
ABNT NBR 5032, Isoladores para linhas aéreas com tensões acima de 1 000 V - Isoladores de porcelana ou vidro
para sistemas de corrente alternada
ABNT NBR 5456, Eletricidade geral
ABNT NBR 5472, Isoladores e buchas para eletrotécnica
ABNT NBR 71 07, Cupilha para concha de engate concha e bola
ABNT NBR 71 08-1, Ferragens integrantes padronizadas de isoladores para cadeia - Parte 1: Tipo concha e bola
ABNT NBR 71 08-2, Ferragens integrantes padronizadas de isoladores para cadeia - Parte 2: Tipo garfo e olha1
ABNT NBR 9333, Embalagens de madeira para isoladores de disco - Características dimensionais e estruturais
ABNT NBR 9893, Cupilha para pinos ou parafusos de articulação - Especificação
ABNT NBR 10621, Isoladores utilizados em sistemas de alta tensão em corrente alternada - Ensaios de poluição
artificial
ABNT NBR 15255, Unidades de isolador composto para cadeia, para linhas aéreas com tensão acima de I 000 V
- Classes de resistência mecânica e ferragens integrantes padronizadas
3 Termos e definições
Para os efeitos deste documento, aplicam-se os termos e definições das ABNTNBR 5456 e ABNT NBR 5472, e
os seguintes.
3.1
pino de isolador de disco
pino integrante do isolador destinado a sustentação da carga mecânica e conexão com outros isoladores ou peças
