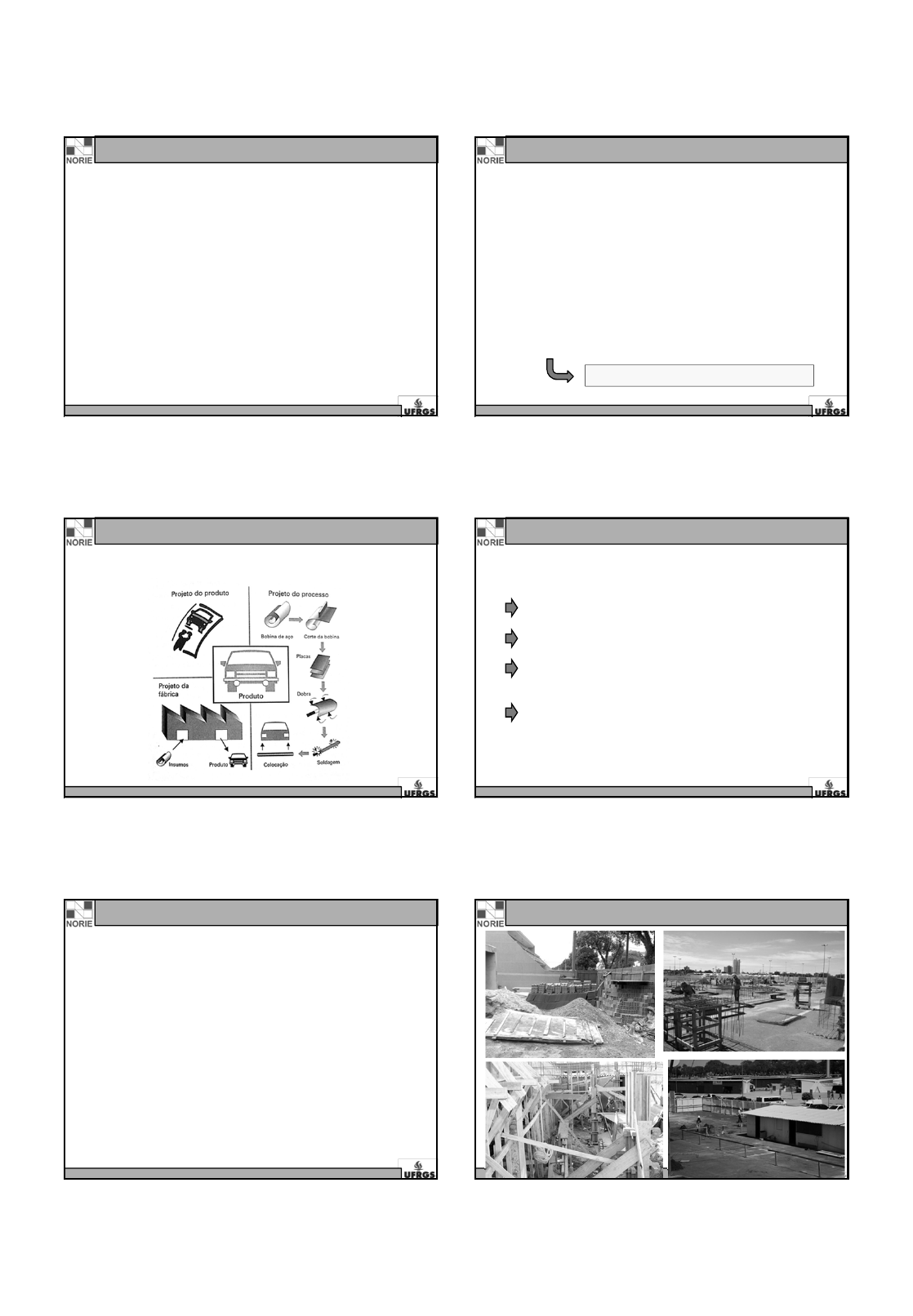

14/04/2015 1 Prof. Denise Dal Molin Disciplina Edificações IProf. Denise Dal Molin Disciplina Edificações I CANTEIROS DE OBRAS Prof. Denise Dal Molin Disciplina Edificações IProf. Denise Dal Molin Disciplina Edificações I Definição “Área de trabalho fixa e temporária, onde se desenvolvem operações de apoio e execução de uma obra” (NR18 ‐ Norma Regulamentadora 18 do Ministério do Trabalho e Emprego) “Conjunto de áreas destinadas à execução e apoio dos trabalhos da indústria da construção, dividindo‐ se em áreas operacionais e áreas de vivência” (NBR12.284 Área de vivência em canteiros) Fábrica cujo produto final é o edifício Prof. Denise Dal Molin Disciplina Edificações I Projeto da fábrica na indústria seriada Canteiro x fábrica (Souza, 2000) Prof. Denise Dal Molin Disciplina Edificações I Projeto e implantação do canteiro de obras Canteiro x fábrica O produto “fica” e a fábrica sai Faz‐se uso mais intensivo de mão de obra As especificações (projeto do produto e do processo) são menos detalhadas Seriam necessários diferentes projetos de fábrica para um único produto (Souza, 2000) Prof. Denise Dal Molin Disciplina Edificações I Principais objetivos do planejamento de canteiros Aumentar a eficiência (principalmente através da eliminação de atividades que não agregam valor) Melhoria das condições de trabalho (segurança dos operários) Buscar qualidade Melhorar imagem da empresa Incrementar as vendas Prof. Denise Dal Molin Disciplina Edificações I Principais objetivos do planejamento de canteiros 14/04/2015 2 Prof. Denise Dal Molin Disciplina Edificações I Principais objetivos do planejamento de canteiros Prof. Denise Dal Molin Disciplina Edificações I Atividades envolvidas na concepção e materialização do canteiro Seleção, dentre as alternativas disponíveis no mercado, das partes necessárias para compor o canteiro Preconcepção das maneiras como se imagina que tais partes irão se conjugar Implantação de tais partes compondo a fábrica de edifícios (Souza, 2000) Prof. Denise Dal Molin Disciplina Edificações I Critérios de projeto Otimizar FLUXOS DE MATERIAIS Minimizar INTERFERÊNCIAS com a obra definitiva CUSTO x TAMANHO DA OBRA x PRAZO Prof. Denise Dal Molin Disciplina Edificações I Exemplo Prof. Denise Dal Molin Disciplina Edificações I Prof. Denise Dal Molin Disciplina Edificações I(Cremonini, 2007) 14/04/2015 3 Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Sistema tradicional em chapas de madeira compensada ou serrada Sistema racionalizado em de madeira compensada ou serrada Sistema pré‐fabricado Sistema de contêineres metálicos Construções metálicas desmontáveis Construções em fibra de vidro Construções em alvenaria Aproveitamento de construções antigas Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Madeira Produção in loco com uso intensivo de mão de obra (carpinteiro e servente) e baixa industrialização Uso de materiais com baixa resistência às intempéries diminui as chances de reaproveitamento Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Madeira Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Container Alto custo de locação inviabiliza o aluguel de contêineres para períodos muito longos No caso de compra, necessidade de sua retirada ao final da obra, podendo ser levado para outra obra ou depósito Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Container As temperaturas internas são muito altas nos dias mais quentes Medidas para minimização do problema: pintura externa em cor branca execução de telhado sobre o contêiner ventilação natural de, no mínimo, 15% da área do piso, composta por, no mínimo, duas aberturas (NR‐18) Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Container A estrutura dos contêineres deve ser aterrada eletricamente, prevenindo contra a possibilidade de choques elétricos 14/04/2015 4 Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Container Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Container Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Metálico Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Alvenaria Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Pré‐moldado Prof. Denise Dal Molin Disciplina Edificações I Instalações provisórias Critérios para escolha do sistema utilizado: custos de aquisição, custos de implantação, custos de manutenção, reaproveitamento, durabilidade, facilidade de montagem e desmontagem, isolamento térmico e impacto visual 14/04/2015 5 Prof. Denise Dal Molin Disciplina Edificações I Plano de ataque Tempo disponível para a execução da obra Cronograma físicoProjeto do produto Localização do canteiro Escolhas relativas ao projeto do processo Definições preliminares Demanda por máquinas Demanda por mão de obra Período de utilização e localização dos equipamentos Demanda por espaços para estoque e processamento Demanda por espaços para áreas de vivência e outros tipos de espaços Definição do layout do canteiro IMPLANTAÇÃO AVALIAÇÃO REPROVADO APROVADO (Souza, 2000) Definir as relações de precedência entre as atividades principais da construção. Ex.: fazer o corpo do prédio inicialmente e depois a periferia, ou fazê‐los simultaneamente Atividades envolvidas na concepção e materialização do canteiro Prof. Denise Dal Molin Disciplina Edificações I Prof. Denise Dal Molin Disciplina Edificações I Prof. Denise Dal Molin Disciplina Edificações I Plano de ataque Tempo disponível para a execução da obra Cronograma físicoProjeto do produto Localização do canteiro Escolhas relativas ao projeto do processo Definições preliminares Demanda por máquinas Demanda por mão de obra Período de utilização e localização dos equipamentos Demanda por espaços para estoque e processamento Demanda por espaços para áreas de vivência e outros tipos de espaços Definição do layout do canteiro IMPLANTAÇÃO AVALIAÇÃO REPROVADO APROVADO (Souza, 2000) Ex.: necessário plantas de topografia, subsolos (arquitetura e estrutura), térreo (arq. e estr.) e tipo (arq. e estr.), delimitação terreno, condições presentes nos vizinhos e nas vias de acesso ao terreno, ... Atividades envolvidas na concepção e materialização do canteiro Prof. Denise Dal Molin Disciplina Edificações I Plano de ataque Tempo disponível para a execução da obra Cronograma físicoProjeto do produto Localização do canteiro Escolhas relativas ao projeto do processo Definições preliminares Demanda por máquinas Demanda por mão de obra Período de utilização e localização dos equipamentos Demanda por espaços para estoque e processamento Demanda por espaços para áreas de vivência e outros tipos de espaços Definição do layout do canteiro IMPLANTAÇÃO AVALIAÇÃO REPROVADO APROVADO Ex.: diferentes demandas ao longo do tempo, obras longas x construções temporárias mais duráveis (Souza, 2000) Atividades envolvidas na concepção e materialização do canteiro Prof. Denise Dal Molin Disciplina Edificações I 14/04/2015 6 Prof. Denise Dal Molin Disciplina Edificações I Plano de ataque Tempo disponível para a execução da obra Cronograma físicoProjeto do produto Localização do canteiro Escolhas relativas ao projeto do processo Definições preliminares Demanda por máquinas Demanda por mão de obra Período de utilização e localização dos equipamentos Demanda por espaços para estoque e processamento Demanda por espaços para áreas de vivência e outros tipos de espaços Definição do layout do canteiro IMPLANTAÇÃO AVALIAÇÃO REPROVADO APROVADO (Souza, 2000) Elaborar um cronograma físico para a obra, sendo recomendável detalhamento semanal para armação, concretagem, alvenaria,revestimentos de argamassa (80% do peso total de um edifício) e apenas indicação do início e do final do serviço para instalações hidráulicas e elétricas, instalação do elevador definitivo, azulejos, pisos cerâmicos, ... Atividades envolvidas na concepção e materialização do canteiro Prof. Denise Dal Molin Disciplina Edificações I Plano de ataque Tempo disponível para a execução da obra Cronograma físicoProjeto do produto Localização do canteiro Escolhas relativas ao projeto do processo Definições preliminares Demanda por máquinas Demanda por mão de obra Período de utilização e localização dos equipamentos Demanda por espaços para estoque e processamento Demanda por espaços para áreas de vivência e outros tipos de espaços Definição do layout do canteiro IMPLANTAÇÃO AVALIAÇÃO REPROVADO APROVADO (Souza, 2000) Atividades envolvidas na concepção e materialização do canteiro • No próprio terreno • Aluguel de residência vizinha ou próxima (escritório, vendas ou alojamento) • Existência de canteiro central de obras da empresa Prof. Denise Dal Molin Disciplina Edificações I Plano de ataque Tempo disponível para a execução da obra Cronograma físicoProjeto do produto Localização do canteiro Escolhas relativas ao projeto do processo Definições preliminares Demanda por máquinas Demanda por mão de obra Período de utilização e localização dos equipamentos Demanda por espaços para estoque e processamento Demanda por espaços para áreas de vivência e outros tipos de espaços Definição do layout do canteiro IMPLANTAÇÃO AVALIAÇÃO REPROVADO APROVADO (Souza, 2000) Atividades envolvidas na concepção e materialização do canteiro • Escolha do sistema de transportes • Escolha do tipo de fornecimento de concreto e de argamassa (produzidos no canteiro ou em central) • Opções quanto à armação • Opções quanto ao acesso à fachada para execução do revestimento • etc. Prof. Denise Dal Molin Disciplina Edificações I Escolha do sistema de transportes Definir fluxo de materiais Ponto de descarga Ponto de armazenagem/processamento Ponto de aplicação do material Entre dois pontos Vetor deslocamento (tridimensional) Vetor decomposto HORIZONTAL VERTICAL energia humana energia mecanizada Prof. Denise Dal Molin Disciplina Edificações I Tipos de sistema de transportes Transporte horizontal Carrinho de mão Prof. Denise Dal Molin Disciplina Edificações I Transporte horizontal Tipos de sistema de transportes Girica 14/04/2015 7 Prof. Denise Dal Molin Disciplina Edificações I X Prof. Denise Dal Molin Disciplina Edificações I Prof. Denise Dal Molin Disciplina Edificações I Tipos de sistema de transportes X Prof. Denise Dal Molin Disciplina Edificações I ELEVADOR de obra Guincho de coluna Tipos de sistema de transportes Prof. Denise Dal Molin Disciplina Edificações I ELEVADOR de obra Tipos de sistema de transportes Guincho de laje Guincho para lajes e janelas Prof. Denise Dal Molin Disciplina Edificações I ELEVADOR de obra Guincho de torre Tipos de sistema de transportes 14/04/2015 8 Prof. Denise Dal Molin Disciplina Edificações I Tipos de sistema de transportes elevadores cremalheira x elevadores a caboX 800 kg a 1 t 1,5 e 2 t Prof. Denise Dal Molin Disciplina Edificações I Norma Regulamentadora NR-18 Prof. Denise Dal Molin Disciplina Edificações I Tipos de sistema de transportes Torre estaiada na estrutura do prédio Sistema cremalheira é mais seguro e permite que duas cabines sejam operadas numa mesma torre Prof. Denise Dal Molin Disciplina Edificações I Mais próximo possível do prédio (uso de rampas) Rampas com guarda‐corpo Prof. Denise Dal Molin Disciplina Edificações I Cancela de controle de acesso Prof. Denise Dal Molin Disciplina Edificações I Cancela de controle de acesso 14/04/2015 9 Prof. Denise Dal Molin Disciplina Edificações I Prof. Denise Dal Molin Disciplina Edificações I Prof. Denise Dal Molin Disciplina Edificações I Transporte de materiais X Transporte de passageiros Prof. Denise Dal Molin Disciplina Edificações I GRUA Vetor sem decomposição Tipos de sistema de transportes Transporte horizontal e vertical Prof. Denise Dal Molin Disciplina Edificações I Tipos de sistema de transportes Prof. Denise Dal Molin Disciplina Edificações IProf. Denise Dal Molin Disciplina Edificações I GRUA Tipos de sistema de transportes Operador especializado 14/04/2015 10 Prof. Denise Dal Molin Disciplina Edificações I Prof. Denise Dal Molin Disciplina Edificações I Prof. Denise Dal Molin Disciplina Edificações I Prof. Denise Dal Molin Disciplina Edificações IProf. Denise Dal Molin Disciplina Edificações I GRUA Tipos de sistema de transportes Prof. Denise Dal Molin Disciplina Edificações I Escolha do sistema de transportes Caminho simplificado: 1. Descartar escolhas inviáveis em razão da tecnologia construtiva adotada (Souza, 2000) Prof. Denise Dal Molin Disciplina Edificações I Escolha do sistema de transportes Caminho simplificado: 2. Elencar os sistemas de transporte que são capazes de suprir a demanda da obra Indicadores gerais (Souza, 2000) 14/04/2015 11 Prof. Denise Dal Molin Disciplina Edificações I Plano de ataque Tempo disponível para a execução da obra Cronograma físicoProjeto do produto Localização do canteiro Escolhas relativas ao projeto do processo Definições preliminares Demanda por máquinas Demanda por mão de obra Período de utilização e localização dos equipamentos Demanda por espaços para estoque e processamento Demanda por espaços para áreas de vivência e outros tipos de espaços Definição do layout do canteiro IMPLANTAÇÃO AVALIAÇÃO REPROVADO APROVADO (Souza, 2000) Atividades envolvidas na concepção e materialização do canteiro • Escolha do sistema de transportes • Escolha do tipo de fornecimento de concreto e de argamassa (produzidos no canteiro ou em central) • Opções quanto à armação • Opções quanto ao acesso à fachada para execução do revestimento • etc. Prof. Denise Dal Molin Disciplina Edificações I Escolha do tipo de fornecimento de concreto e de argamassa Produzir em obra, a partir dos materiais constituintes (cimento, cal, areia, brita) Adquirir sacos de argamassa industrializada Adquirir argamassa de cal pré‐misturada úmida Comprar argamassa de centrais fornecedoras Comprar concreto de centrais fornecedoras ? Prof. Denise Dal Molin Disciplina Edificações I Opções quanto à armação receber aço em barras, cortá‐lo e dobrá‐lo em obra, fazendo a montagem total no andar em execução receber armaduras pré‐cortadas e dobradas, fazendo a montagem total no andar em execução receber armaduras cortadas e montadas, levando‐as prontas para o andar em execução ? Prof. Denise Dal Molin Disciplina Edificações I Opções quanto à armação ? Prof. Denise Dal Molin Disciplina Edificações I Opções quanto ao acesso à fachada para execução do revestimento através de balancins a cabo convencionais através de balancins a cabo elétricos utilização de andaimes fachadeiros etc. ? Prof. Denise Dal Molin Disciplina Edificações I Opções quanto ao acesso à fachada para execução do revestimento balancins a cabo elétricos balancins a cabo convencionais 14/04/2015 12 Prof. Denise Dal Molin Disciplina Edificações I Opções quanto ao acesso à fachada para execução do revestimento andaimes fachadeiros Prof. Denise Dal Molin Disciplina Edificações I Opções quanto ao acesso à fachada para execução do revestimento Norma Regulamentadora NR-18 Prof. Denise Dal Molin Disciplina Edificações I Opções quanto ao acesso à fachada para execução do revestimento andaimes móveis Norma Regulamentadora NR-18 Prof. Denise Dal Molin Disciplina Edificações I Plano de ataque Tempo disponível para a execução da obra Cronograma físicoProjeto do produto Localização do canteiro Escolhas relativas ao projeto do processo Definições preliminares Demanda por máquinas Demandapor mão de obra Período de utilização e localização dos equipamentos Demanda por espaços para estoque e processamento Demanda por espaços para áreas de vivência e outros tipos de espaços Definição do layout do canteiro IMPLANTAÇÃO AVALIAÇÃO REPROVADO APROVADO (Souza, 2000) Atividades envolvidas na concepção e materialização do canteiro • Período de entrada e saída dos equipamentos x custo de locação • Posição dos equipamentos Prof. Denise Dal Molin Disciplina Edificações I Posicionamento do elevador de carga ELEVADOR de obra Posição do elevador de obra Poço x fachada Distâncias x interferências Prof. Denise Dal Molin Disciplina Edificações I Posicionamento do elevador de carga 14/04/2015 13 Prof. Denise Dal Molin Disciplina Edificações I Posicionamento da grua Prof. Denise Dal Molin Disciplina Edificações IProf. Denise Dal Molin Disciplina Edificações I Posicionamento da grua Prof. Denise Dal Molin Disciplina Edificações I Posicionamento da grua Prof. Denise Dal Molin Disciplina Edificações I Plano de ataque Tempo disponível para a execução da obra Cronograma físicoProjeto do produto Localização do canteiro Escolhas relativas ao projeto do processo Definições preliminares Demanda por máquinas Demanda por mão de obra Período de utilização e localização dos equipamentos Demanda por espaços para estoque e processamento Demanda por espaços para áreas de vivência e outros tipos de espaços Definição do layout do canteiro IMPLANTAÇÃO AVALIAÇÃO REPROVADO APROVADO (Souza, 2000) Atividades envolvidas na concepção e materialização do canteiro • Baseado no cronograma físico: estoque e processamento de materiais, número de operários necessários Prof. Denise Dal Molin Disciplina Edificações IProf. Denise Dal Molin Disciplina Edificações I Inicial: serviços que interferem com a implantação do canteiro • demolições • movimentos de terra • obras de contenção • obras de drenagem • fundações Fases do canteiro Demanda, em geral, poucas construções provisórias Uso de áreas não sujeitas à movimentação de terra ou de área interna à escavação Prof. Denise Dal Molin Disciplina Edificações IProf. Denise Dal Molin Disciplina Edificações I Fases do canteiro Intermediária: caracterizada pelo grande volume de serviços e atividades • estrutura • vedações • cobertura • instalações • pavimentações Possibilidade de utilizar estrutura do subsolo sob a torre e a periferia Necessidade de espaço para estoque de materiais Aumento do número de operários Demanda por transporte vertical 14/04/2015 14 Prof. Denise Dal Molin Disciplina Edificações IProf. Denise Dal Molin Disciplina Edificações I Fases do canteiro Final: grande diversidade de serviços e atividades • paramentos/revestimentos • vãos (caixilhos) • Acabamentos Redução de estoques e transporte de materiais Estratégia de desmobilização Reaproveitamento (desmonte do canteiro) Prof. Denise Dal Molin Disciplina Edificações I O lay‐out pode mudar ao longo da obra Ideal: permanecer o maior tempo possível no mesmo local Prof. Denise Dal Molin Disciplina Edificações I Elementos de um canteiro Estande de vendas tapumes portões almoxarifado escritório guaritas AREA DE PRODUÇÃO Depósito de materiais outros ÁREA DE VIVÊNCIA refeitório Instalações sanitárias vestiário alojamento Área de lazer ambulatório Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Luz, água e esgoto Obra Áreas de vivência Áreas de vivência Operação de equipamentos e iluminação Higiene pessoal, limpeza de equipamentos e matéria‐prima (concreto, argamassa) Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Instalações Elétricas Existe rede no local Não existe Monofásica Trifásica insuficiente Trifásica suficiente Potência e tipo de ligação ? Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Potência e tipo de ligação Equipamento Potência Tipo Bomba d’água 3,0 HP Trifásico Elevador 7,5 a 15 HP Trifásico Serra 2,0 HP Trifásico Máquina de corte 2,0 HP Trifásico vibrador 3,0 HP Trifásico betoneira 3,0 HP Trifásico Grua 35 kVa/h Trifásico lâmpadas 60 W chuveiros 2.500 W (Cremonini, 2007) 14/04/2015 15 Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Instalações Elétricas (Cremonini, 2007) provisório X precário Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Instalações Elétricas Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Instalações Elétricas (Cremonini, 2007) Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Instalações Elétricas Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Instalações Hidro‐sanitárias Existe rede no local? SIM N Ã OPedido de ligação provisória Águas alternativas • Poço • Caminhão Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Instalações Hidro‐sanitárias Abastecimento com água da rede DIRETO com RESERVATÓRIO pavimentos altos ? confiabilidade ? tambores poço do elevador caixas de água 14/04/2015 16 Prof. Denise Dal Molin Disciplina Edificações I Ligações Provisórias Instalações Hidro‐sanitárias Esgoto Rede existente Fossa séptica, vala de infiltração Entrada do esgoto Prof. Denise Dal Molin Disciplina Edificações I Possibilidades de acessos (veículos e pedestres) Densidade de trânsito Possibilidade de manobra de veículos Acesso à toda obra Desnível de ruas e terreno Acesso à obra Prof. Denise Dal Molin Disciplina Edificações I Acesso à obra Nem todos os canteiros possuem um portão exclusivo para entrada de pessoas As pessoas podem entrar pelo mesmo portão de acesso de veículos A localização do portão de pessoas deve ser estudada em conjunto com o estudo do(s) trajeto(s) que visitantes e funcionários devem fazer ao entrar e sair da obra (Saurin; Formoso, 2006) Prof. Denise Dal Molin Disciplina Edificações I Acesso à obra Prof. Denise Dal Molin Disciplina Edificações I Acesso à obra (Saurin; Formoso, 2006) O portão deve possuir uma campainha, que pode tocar: na zona de serviço do pavimento térreo em local próximo ao guincho e a betoneira no almoxarifado. Quando existirem recursos para tanto, a campainha pode ser substituída por um porteiro eletrônico Prof. Denise Dal Molin Disciplina Edificações I Acesso à obra (Saurin; Formoso, 2006) (S au ri n ; F o rm o so , 2 0 0 6 ) 14/04/2015 17 Prof. Denise Dal Molin Disciplina Edificações I Acesso à obra Prof. Denise Dal Molin Disciplina Edificações I Acesso à obra Localização do(s) portão(ões) de acesso de veículos estudada em conjunto com o layout das instalações relacionadas aos materiais tantos portões quanto necessários para garantir a descarga dos materiais sem a necessidade de múltiplo manuseio dos mesmos. (Saurin; Formoso, 2006) Em terreno de esquina deve‐se, preferencialmente, colocar os portões na rua de trânsito menos intenso Prof. Denise Dal Molin Disciplina Edificações I Acesso à obra O portão de acesso a veículos deve, preferencialmente, ser de correr para facilitar a abertura e o fechamento, além de não ocupar espaço útil do canteiro quando aberto para dentro O portão deve ter altura livre mínima de 4,50m (passagem de todo tipo de caminhão) (Saurin; Formoso, 2006) Prof. Denise Dal Molin Disciplina Edificações I Acesso à obra (C re m o n in i, 2 0 0 7 ) Prof. Denise Dal Molin Disciplina Edificações IProf. Denise Dal Molin Disciplina Edificações I CANTEIROS DE OBRAS
