INSTRUÇÕES:

 Esta Avaliação contém 9 (nove) questões, totalizando 10 (dez) pontos;
 Baixe o arquivo disponível com a Atividade de Pesquisa;
 Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
 As respostas devem ser digitadas abaixo de cada pergunta;
 Ao terminar grave o arquivo com o nome Atividade Prática;
 Envio o arquivo pelo sistema no local indicado;
 Em caso de dúvidas consulte o seu Tutor.






Aluno (a): CARLOS MOLLER FILHO

Data: 26/ 06 / 2020.
Princípios de Eletrônica Analógica -
ELE/ELT
Princípios de Eletrônica Analógica - ELE/ELT
NOTA: Avaliação Prática
1) Quais são os valores máximo e de pico a pico da tensão da rede elétrica de 127 V e de 220 V?
Vp = √2 . Vef Vp = 0,707.127 = 179,6Vmax
 Vp= 0,707.220 = 311,11Vmax
Vpp = 2.Vp Vpp = 2. 179,6V = 359,2Vpp
 Vpp = 2. 311,11V = 622,22Vpp
2) Determine os valores de período, frequência e frequência angular dos sinais a seguir a partir dos
valores fornecidos:
a) Tensão senoidal em que f = 80 kHz. Determine T e
 𝜔 = 2.𝜋.f = 2.𝜋.80.0000 = 502.654.8246 rad/s
T = 1/f = 1/80.000 = 1,25ms
b) Tensão senoidal em que ω = 2400 rad/s. Determine T e f
f = 𝜔/2.𝜋 2400/2.𝜋 = 15,079Khz
T = 1/f = 1/4000 = 2,5µs
c) Corrente senoidal em que T = 100 ms. Determine f e ω
𝜔 = 2.𝜋/T = 62,83
 f = 1/T = 10Hz

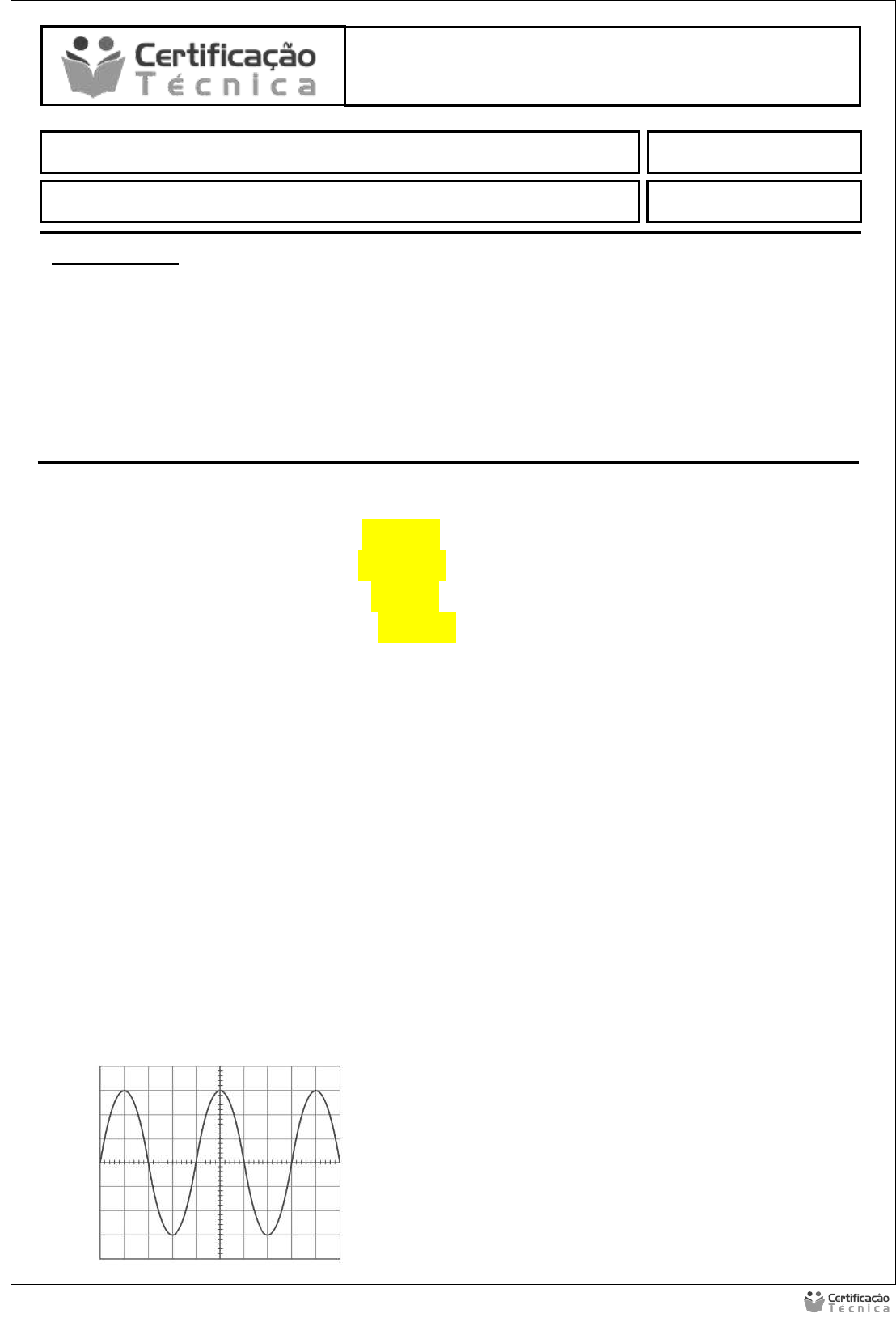

3) A Figura abaixo apresenta a tela de um osciloscópio ajustado com: Atenuação – 2 V/div
Base de tempo – 1 ms/div







Princípios de Eletrônica Analógica - ELE/ELT


Pede-se:
a) Valor de pico (VP)
Vp = 3div. .2V = 6V
b) Valor de pico a pico (VPP)
Vpp = 2. Vp = 12V
c) Período (T)
T = 5ms
d) Frequência (f) do sinal apresentado.
f = 1/T = 20Hz


Princípios de Eletrônica Analógica - ELE/ELT
4) Considere um transformador simples especificado para operar com tensão de 110 V no primário,
com relação de espiras N1/N2 = 18 e determine:
a) Tensão eficaz no secundário (Vef);
N1/N2 = 360/20 =18
 V1/V2 = 110/6 =18
Vef2 = 6V
b) Tensão máxima no secundário (VSmáx).
Vmax2 = √2.Vef2 = 8,48Vmax

5) Determine o resistor R para polarizar o LED, conforme o circuito em seguida.






Especificações do LED:
Cor: vermelha
Diâmetro: 5 mm
Operação: VF = 1,7v IF = 10mA
IF max = 50 mA
VR max = 5V
R = Vcc – Vf = 12 – 1,7 = 1030 ou 1KΩ
 IF 10.10-3




6) Um diodo de silício apresenta, à temperatura de 25 °C, uma queda de tensão no sentido
direto de VF1 = 0,6 V com uma corrente de 12 mA. Se a corrente se mantiver constante,
qual será a tensão direta resultante na temperatura 115°C?
ΔT=T2-T1 = 115 - 25 ⇒ ΔT = 90 °C
1°C - -2,5mV
90°C ∆V ,
ΔV = 90.(-2,5.10-3) = - 225mV
 VF2 = VF1 + ΔV = 0,6 – 0,225 ------ VF2 = 0,375V

7) Considere um circuito retificador de meia-onda ligado a uma carga resistiva com um transformador
220 V x 15 V (Ptr = 60 VA) operando em sua potência máxima. Determine:


Princípios de Eletrônica Analógica - ELE/ELT

a) A máxima potência que pode ser transferida à carga;
Ptr = 1,23.Pdc—60 = 1,23.Pdc= 60/1,23 = 48,8W
b) A tensão média e a corrente média na carga;
Vsmax = √2. VSef.15 = 21,2V
Vmax = Vsmax – 1,2 = 21,2 – 1,2 = 20V
VDC = 2.Vmax/𝜋 = 2.20/𝜋 = 12,7V
IDCmax = PDC/VDC = 48,8/12,7 = 1,92A
c) As especificações dos diodos (corrente média máxima (IFmáx) e tensão reversa de pico (VRmáx))
IFmax = > 3,84/2 --- 1,92A
VRmax > VSmax --- > 21,2V


Obs.: Lembro que o Fator de transformação para circuitos retificadores de meia onda é:
λ = 3,49 (página 61 do livro de ELETRÔNICA ANALÓGICA BÁSICA - 2ª EDIÇÃO)



Princípios de Eletrônica Analógica - ELE/ELT
8) Especifique utilizando a tabela abaixo os capacitores a seguir conforme os dados dos seus
encapsulamentos:
a) Capacitor cerâmico com a inscrição 104.
R = 10.104 = 100nF
b) Capacitor de poliéster metalizado com as cores: laranja, laranja, amarelo, branco, vermelho













C = 33.104 pF = 330nF ----- 10% ----- 250Vmax




9) Considere o circuito RC dado na figura abaixo, no qual o capacitor encontra-se totalmente
descarregado.
Dados: R = 100 kΩ; C = 10 µF; E = 10 V
a) Determine a constante de tempo t do circuito;
b) Após o fechamento da chave S, em que tempo se pode considerar o capacitor completamente
carregado?




𝝉









Princípios de Eletrônica Analógica - ELE/ELT
 𝜏 = R.C = 100. 103. 100. 10-6 = 𝜏 10s
 t = 5. 𝜏 = 5.10 = 50s.
