Universidade Federal de Itajubá – campus Itabira
Disciplina: Circuitos Lógicos
Prof. Dean Karolak

Atividade RTE 5

1. Em um sistema de potência, deseja-se alimentar três motores de partida, M1, M2 e
M3, a partir de quatro barramentos de alimentação, BA, BB, BC e BD. Cada motor pode
ser ligado a dois barramentos através dos disjuntores D1 à D6, vide figura abaixo.


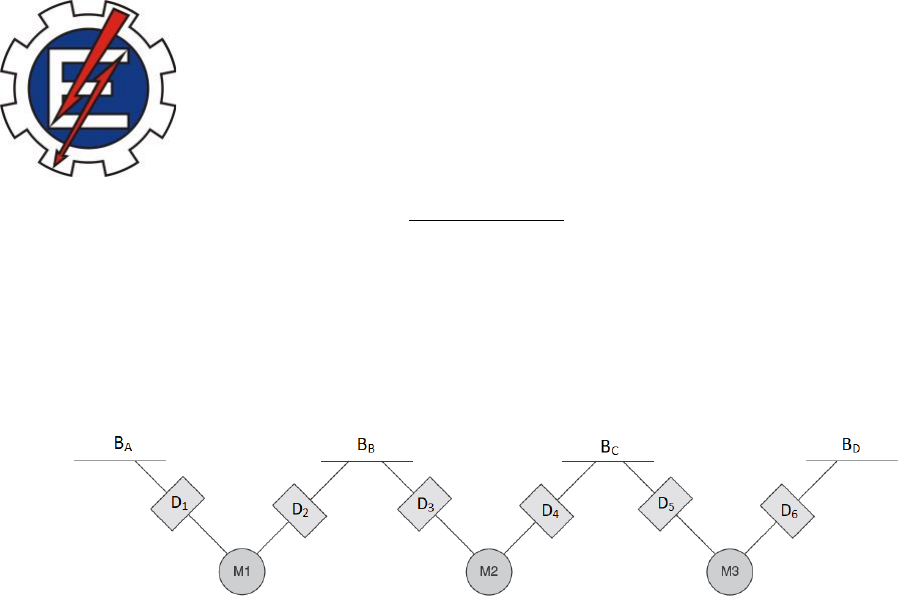

Fig. Sistema de alimentação de motores
Especificações:
• Cada barramento pode alimentar no máximo um motor ao mesmo tempo;
• A ordem de prioridade no funcionamento dos motores é M1 > M2 > M3;
• Sensores nos barramentos identificam se eles estão energizados. Nível
lógico alto tem energia, nível logico baixo sem energia.
• Os disjuntores D permanecem abertos em nível logico baixo e fechados em
nível logico alto;
• Deve-se deixar alimentado a maior quantidade de motores possível ao
mesmo tempo;
• Em regime de operação normal, ou seja, quando todos os barramentos
estão energizados, a ordem de conexão dos motores é:
o M1 ao barramento BA;
o M2 ao barramento BB;
o M3 ao barramento BC.
• Quando os barramentos não estiverem energizados, por medidas de
segurança, os disjuntores que não estiverem sendo usados deverão estar
necessariamente abertos.
Projete um circuito digital para controlar os disjuntores deste sistema de potência.

2. Resolva o problema anterior sob as mesmas condições de operação, mas desta vez
considere a ordem de prioridade no funcionamento dos motores sendo M3 > M2 >
M1.

3. Deseja-se desenvolver um circuito digital para verificar os valores binários em um
barramento de dados de 4 bits, D4D3D1D0, onde D4 é o bit mais significativo e D0 o
menos significativo. Este circuito deve verificar a compatibilidade do sistema binário
com o decimal. Caso os valores em binário estejam compreendidos entre 0 e 9, o
circuito deverá fornecer em sua saída S nível lógico alto. Para valores maiores que
9, a saída S deverá fornecer nível logico baixo.

4. Exercício 4.3.1, página 174, do livro Elementos de Eletrônica Digital.
