FACULDADE PITAGORAS
 MECANICA DOS SOLOSAVANCADA E INTRODUÇÃO A OBRAS DE TERRA
PROF.RAIMUNDA JACIARA D. SANTOS

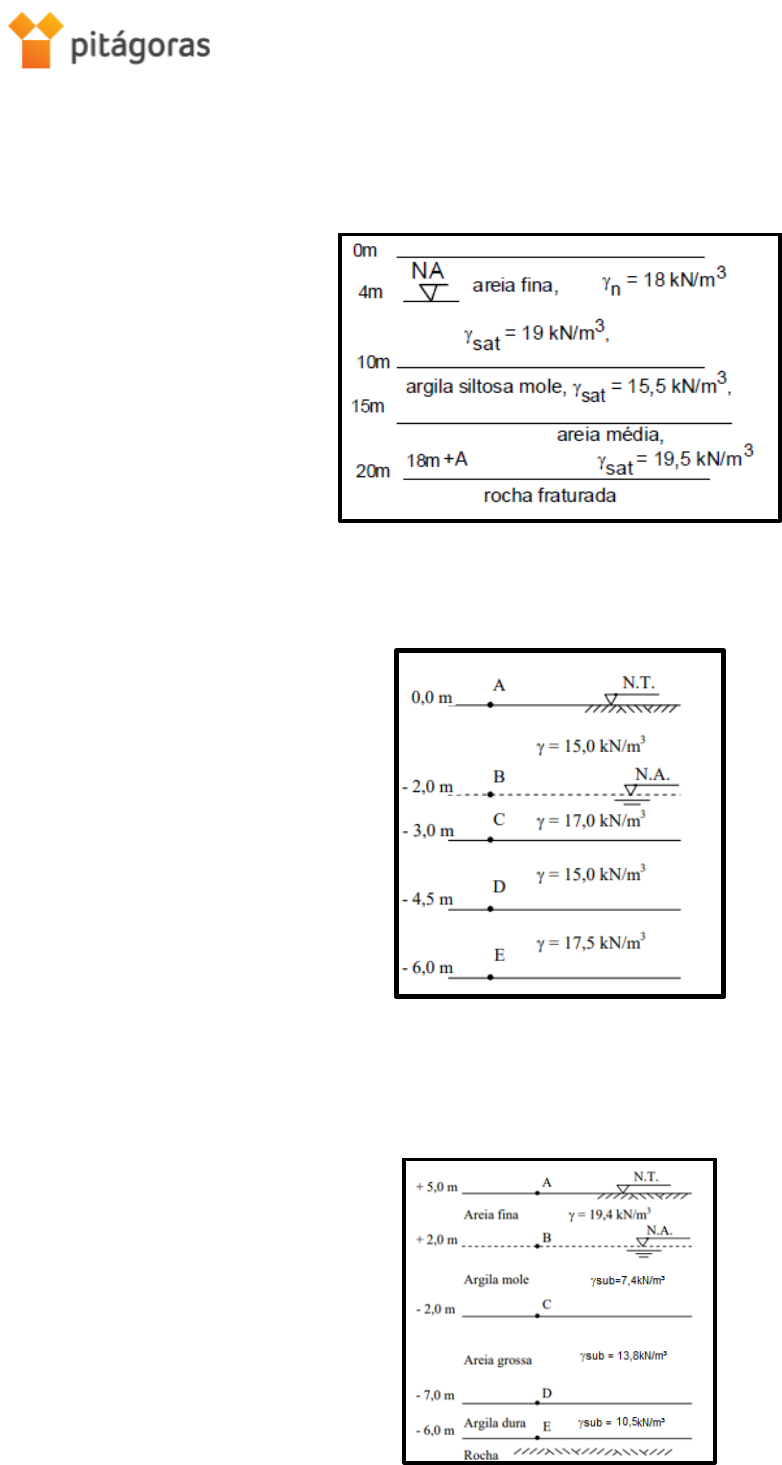

1a Questão: Para o perfil geotécnico ao lado, determinar: - as tensões σv, σ, u, pelo peso próprio no ponto


2a Questão: Dado o perfil geotécnico abaixo, calcule as tensões totais, efetivas e neutras


3a Questão: Dado o perfil geotécnico abaixo, traçar o diagrama das pressões totais, efetivas e neutras,
utilizando o peso especifico submerso.

[Digite texto]

2

4a Questão: Calcule o acréscimo de tensão vertical no ponto A, induzido por um carregamento de 20 t/m2
aplicado na superfície da área retangular, mostrada na figura abaixo. O ponto A situa-se a 2,4m de
profundidade.


5a Questão: Calcular o acréscimo de tensão vertical devido à placa circular, na vertical que passa
pelo centro da placa, na profundidade de 4 m.
a) Calcular as tensões geostáticas, e as tensões finais atuante no pontos a 4 m
Obs.: A placa está apoiada à cota 1 m, ou seja, foi necessário escavar 1 m de solo para sua
construção.


6a Questão: Dada a situação em planta de um ponto A, calcular a influência das sapatas carregada
com 480 kN/m2 a 5 metros de profundidade. (Desenho fora de escala – Ponto esta no eixo de
simetria da figura)


[Digite texto]

3

7a Questão: A seção transversal e a planta de uma sapata submetida a um carregamento Q = 800kN,
deseja-se saber qual o acréscimo de tensão do ponto A indicado na Figura. São fornecidos a = 3,0 ; b
= 1,0 e z = 1,5 , em metros. Use o ábaco de Newmark.


8a Questão: Questão Determinar o acréscimo de tensão vertical no ponto A, situado a 2m de
profundidade, devido ao carregamento externo aplicado na superfície, conforme desenho em planta
ao lado.



9ª Questão: Uma torre de transmissão de energia elétrica foi construída num local cujo perfil
geotécnico é apresentado no esquema abaixo. O peso total da torre é de 8000kN e ela se apoia
em 4 pontos espaçados de 7 metros um do outro em planta, como esquematizado. Determine os
[Digite texto]

4

valores da tensão total, da tensão efetiva e poro pressão num ponto P situado a 10 metros de
profundidade na vertical central da torre. (Nesse caso, os 4 pontos de apoio podem ser
assimilados a cargas pontuais na superfície do terreno)


10ª Questão: Dado o perfil do subsolo da figura abaixo e sabendo-se que a pressão efetiva no
plano médio da camada de argila marinha (na profundidade de 6,5 m) vale σ’ = 68 kPa, pede-
se:
a) quais os valores das pressões neutra e total nesta mesma profundidade ?

b) qual o valor do peso específico da areia fina cinza? Considere γnat = γsat.

c) posteriormente, na superfície do terreno foi construído um tanque de armazenamento de
água, com 13 metros de diâmetro e 5 metros de altura. Desprezando o peso próprio do
tanque e considerando-se cheio de água, qual o acréscimo de pressão efetiva num ponto P
situado no plano médio da camada de argila e sob a vertical que passa pelo centro do aterro?
