FACULDADE ANHANGUERA DO RIO GRANDE
EXERCÍCIOS – CÁLCULOS DE TENSÃO NORMAL, TENSÃO DE CISALHAMENTO
E TENSÃO DE ESMAGAMENTO
1 de 2

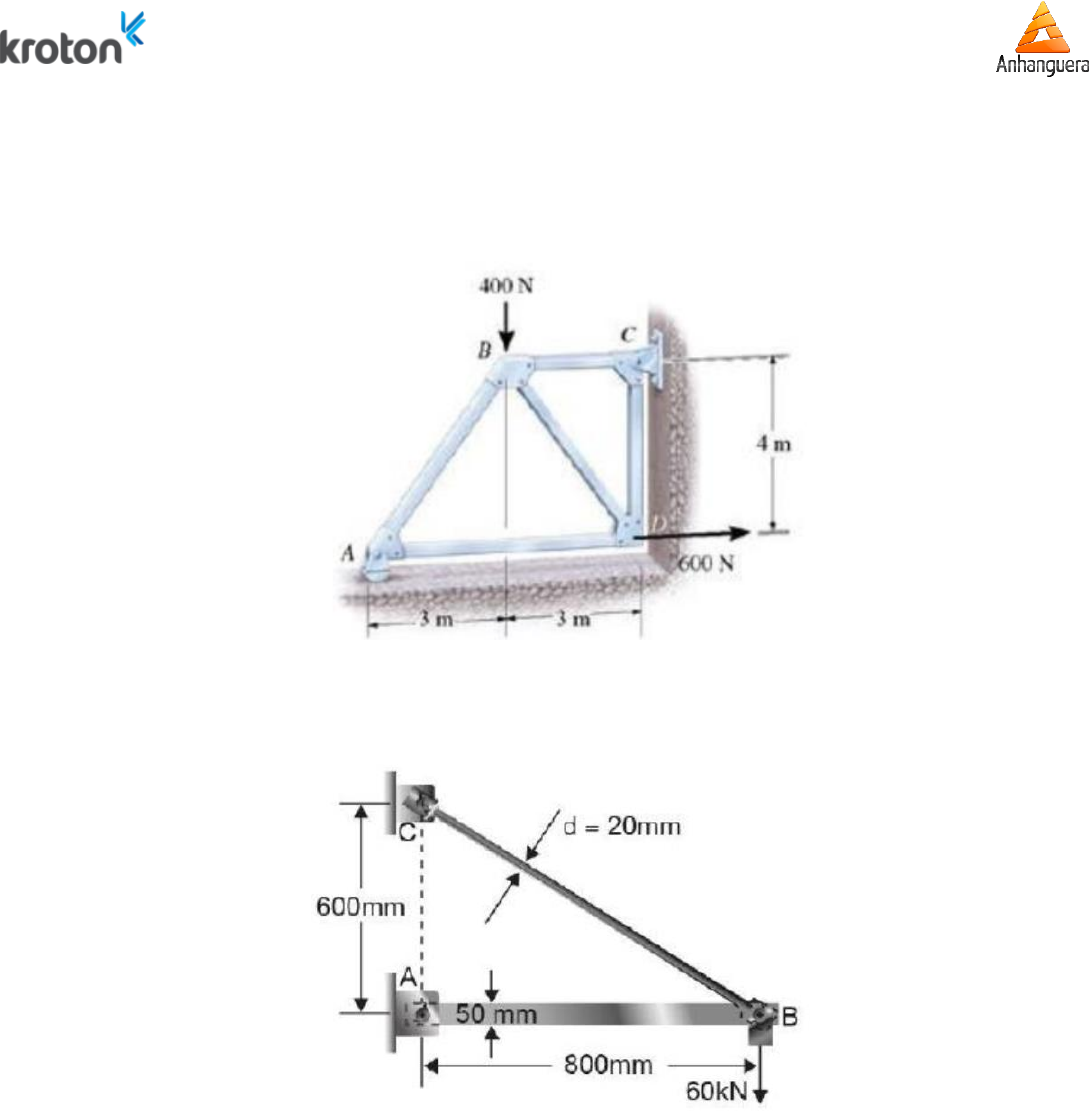

QUESTÃO 1. Para a treliça apresentada na figura a seguir, calcular as tensões
de cisalhamento nos parafusos com diâmetro de 10mm para os nós A e C,
sabendo que a ligação em A possui um cisalhamento simples e na ligação C um
cisalhamento duplo.




QUESTÃO 2. Para a treliça apresentada na figura a seguir,



A) Calcular as tensões de cisalhamento nos parafusos com diâmetro de
20mm para os nós A e C, sabendo que a ligação em A e C possuem um
cisalhamento duplo.

B) Calcular a tensão normal nas barras AB e BC







QUESTÃO 3. Para uma obra industrial, dimensionaremos a base de um pilar
metálico (W250x80) de modo que ocorra a distribuição da carga P do pilar para
a fundação, conforme a Figura abaixo, a fim de que o projeto seja econômico e
seguro. Sabe-se que a tensão normal média do pilar não deve exceder a
248MPa, onde possui área da seção transversal de A = 10.200 mm2. A tensão
de esmagamento do concreto da fundação é limitado a 25MPa. Qual deve ser a
solução mais eficiente para uma base quadrada?



QUESTÃO 4. Sabendo que a magnitude da força na escora P = 70kN e a
tensão de esmagamento da madeira é de σe = 2,5MPa . Qual deve ser a
medida L da placa que liga a escora e a vigota?



a) 200mm. b) 280mm. c) 28mm. d) 500mm. e) 350mm.

QUESTÃO 5. A figura apresenta a conexão das peças de uma tesoura qualquer.
Para este caso, devido a uma carga na barra de 6kN, qual a tensão de
cisalhamento na seção EDB?



a) 1,60MPa. b) 2,00MPa. c) 2,50MPa. d) 3,00MPa. e) 1,20MPa.
FACULDADE ANHANGUERA DO RIO GRANDE
EXERCÍCIOS – CÁLCULOS DE TENSÃO NORMAL, TENSÃO DE CISALHAMENTO
E TENSÃO DE ESMAGAMENTO
3 de 2


QUESTÃO 6. Para o guindaste apresentado na Figura, calcule a máxima tensão
de cisalhamento média no pino B de diâmetro de 16mm, sabendo que este está
sujeito a um cisalhamento duplo e que o curso do guindaste (x) é de 0,30m a
3,0 m.



a) 74,60MPa. b) 37,30MPa. c) 179,04 MPa. d) 89,52MPa. e) 99,47MPa.


GABARITO

QUESTÃO 1.
ԎA = 3,77 MPa e ԎC = 4,028 MPa

QUESTÃO 2.
 (a) ԎA = 127 MPa e ԎC = 159,21 MPa
 (b) σAB= 40,76 MPa e σBC = 318,4 MPa

QUESTÃO 3.
 a > 318,09 mm ( dimensões da base maiores que 318,09 mm)

QUESTÃO 4. Letra a (L = 200 mm)

QUESTÃO 5. Letra e (ԎEDB = 1,20 MPa)
