ESCOLA POLITÉCNICA
UNIVERSIDADE FEDERAL DA BAHIA
ENG 136 - HIDRÁULICA
Prof. André Luiz Andrade Simões
L1
CAPÍTULO 1 – CONCEITOS BÁSICOS

1) Uma tubulação com diâmetro D e comprimento L está conectada a um reservatório de grandes dimensões
(com nível d’água constante), com volume de água que possui altura h e superfície livre em contato com a
atmosfera. Na extremidade de jusante existe uma válvula de abertura rápida, inicialmente fechada. Desprezando
as perdas de carga, determine a função que representa a variação temporal da velocidade na saída do tubo,
V2(t), quando a válvula for instantaneamente aberta e a água escoar para a atmosfera. Despreze a velocidade da
água no reservatório, exceto na região imediatamente a montante da entrada do tubo, e as perdas de carga.


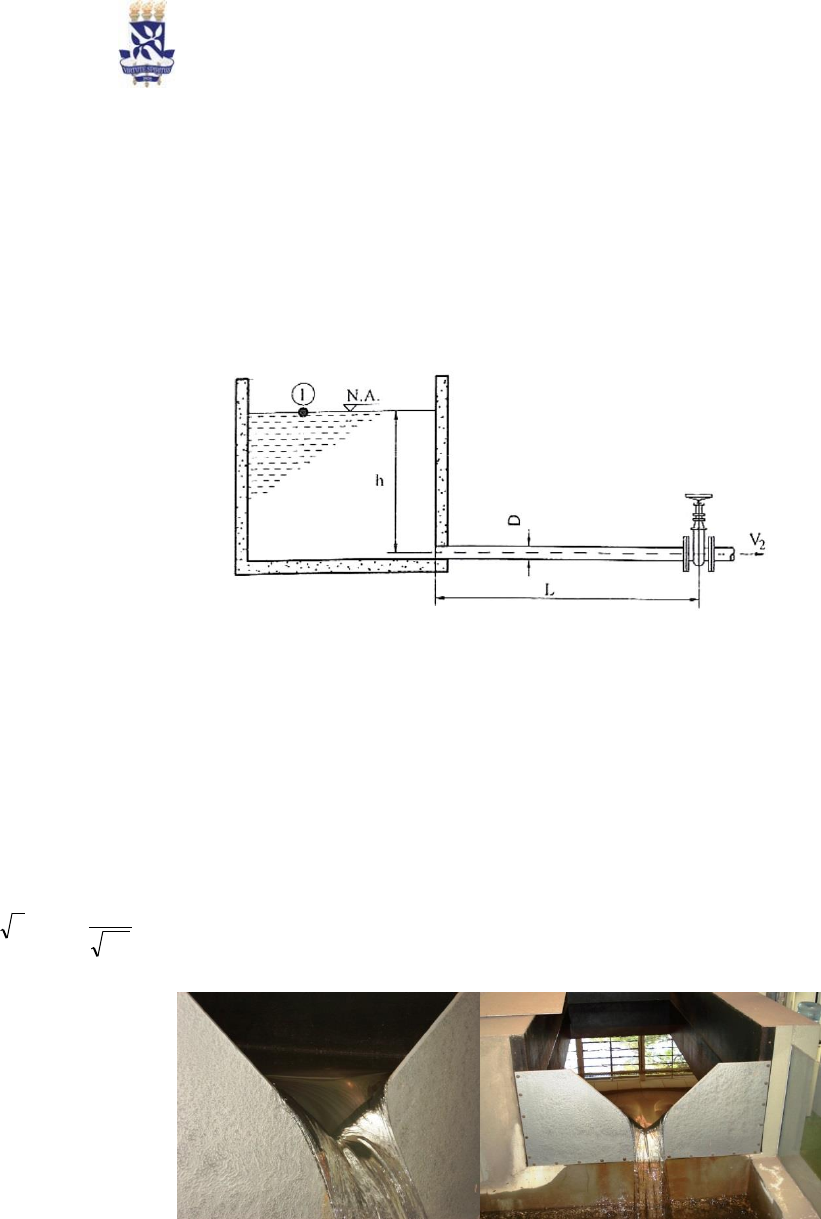

Figura 1 – Problema 1.
Fonte: adaptado de Porto (2006).

2) Um vertedor triangular é uma abertura feita em uma placa de metal ou madeira, colocada verticalmente na
seção reta de um canal aberto (ver Figura 2). A água do canal é forçada a escoar pela abertura do vertedor. A
vazão medida pelo vertedor é função da elevação (carga) H do escoamento a montante do vertedor, medida
acima da soleira (ponto mais baixo da abertura), da aceleração da gravidade g, do ângulo de abertura do
triângulo  e da velocidade de aproximação Vo. Determine, empregando o teorema dos s, a equação da vazão
Q em função das demais variáveis.









 ,
gH
V
HgQ o2/5



Figura 2 – Vertedor triangular (Problema 2), EESC-USP.

3) Em um ensaio de laboratório, uma tubulação com 50 mm de diâmetro possui duas tomadas de pressão
localizadas a 15 m de distância uma da outra e tendo uma diferença de cotas geométricas de 1,0 m. Quando a
água escoa no sentido ascendente, tendo uma velocidade média igual a 2,1 m/s, um manômetro diferencial
ligado às duas tomadas de pressão e contendo mercúrio acusa uma diferença manométrica de 15 cm. Calcule o
fator de resistência de Darcy-Weisbach para essas condições e a velocidade de cisalhamento. A densidade
relativa do mercúrio pode ser considerada igual a 13,6. Apresente um desenho esquemático indicando o aparato
experimental descrito no texto.


ESCOLA POLITÉCNICA
UNIVERSIDADE FEDERAL DA BAHIA
ENG 136 - HIDRÁULICA
Prof. André Luiz Andrade Simões
L1
CAPÍTULO 1 – CONCEITOS BÁSICOS

4) Quando a água escoa em uma tubulação horizontal de 100 mm de diâmetro interno, a tensão média de
cisalhamento sobre a parede é igual a 16 Pa. Calcule a perda de carga unitária na tubulação e a velocidade de
atrito.

5) Entre dois reservatórios com níveis constantes, encontra-se uma máquina hidráulica instalada em uma
tubulação circular com área igual a 0,01 m². Para uma vazão de 0,02 m²/s entre os reservatórios, um manômetro
colocado na seção B indica uma pressão de 68,8 kN/m² e a perda de carga entre as seções D e C é igual a 7,5 m.
Determine o sentido do escoamento, a perda de carga entre as seções A e B, as cotas piezométricas em B e C, o
tipo de máquina (turbina ou bomba) e a potência da máquina se o rendimento é de 75%.


Figura 3 – Problema 5.
Fonte: Porto (2006).


BIBLIOGRAFIA

PORTO, R.M. (2006). Hidráulica básica. São Carlos: Projeto Reenge, 4ª ed. EESC-USP.
