INTRODUÇÃO FILTROS
Os filtros eletrônicos constituem um tipo de circuito muito importante em sistemas de comunicação e instrumentação. Os filtros separam sinais desejados de sinais indesejados, bloqueiam sinais de interferência, fortalecem sinais de voz e vídeo e alteram sinais para outras evoluções. Um filtro deixa passar uma banda de frequências e rejeita outra. Eles podem ser passivo ou ativo.
Filtros passivos
- Constituídos por resistências, condensadores e bobinas.
- Funcionam bem em altas frequências, em aplicações de baixas frequências (até 100 kHz), as bobinas necessárias são volumosas, as suas características não são ideais e não podem ser produzidas em circuitos integrados.
- Não tem ganho em potência e são relativamente difíceis de sintonizar.
Filtros ativos
- Constituídos por resistências, condensadores e amplificadores operacionais.
- São compatíveis com as técnicas de fabrica de circuitos integrados.
- São úteis para frequências abaixo de 1 MHz, tem ganho em potência e são fáceis de sintonizar.

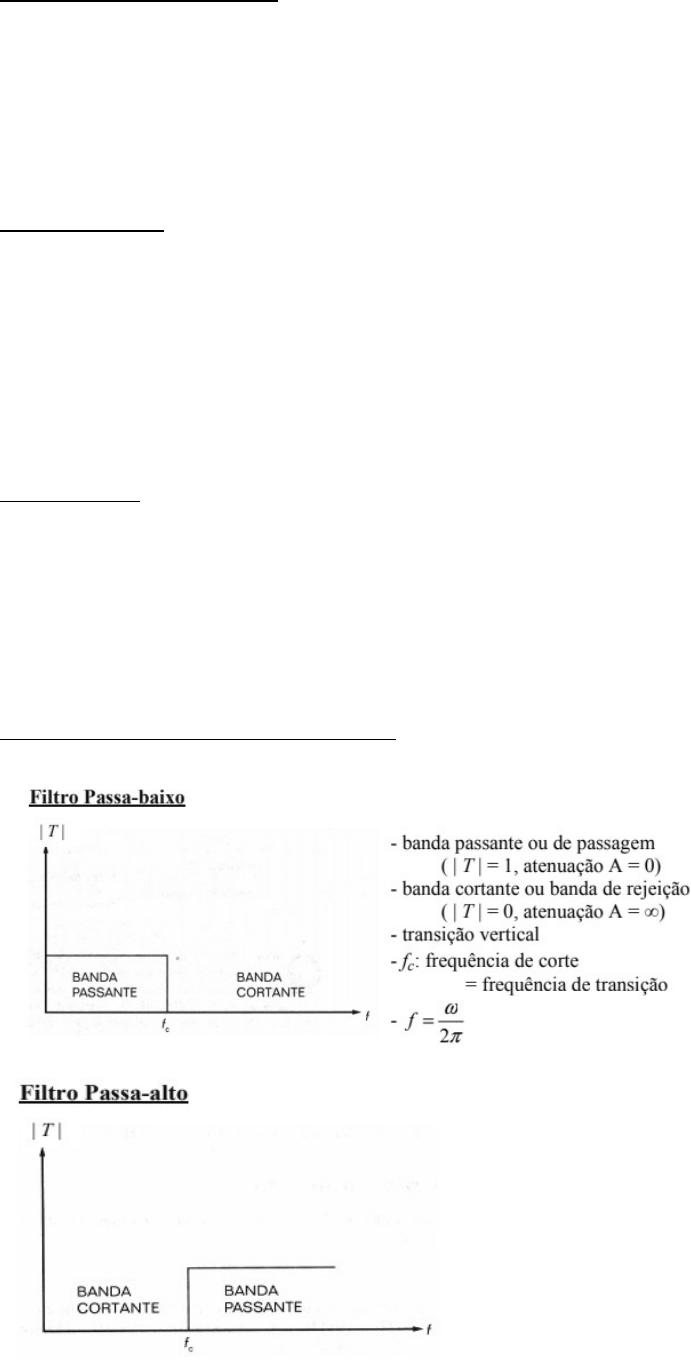

Tipos de filtros e características ideias
Este filtro é útil quando se quer produzir um determinado desfasamento no sinal a filtrar sem variar a sua amplitude.
ESPECIFICAÇÃO DE UM FILTRO
As respostas ideias analisadas antes são impossíveis de realizar em circuitos práticos. A especificação de um filtro deve ser feita com base em parâmetros que determinam uma transmissão aceitável para o filtro, que pode aproximar-se mais ou menos do caso ideal. No entanto, quanto mais se pretender um filtro próximo do ideal, mais complexo será o circuito eletrônico respectivo.
A transmissão de um filtro passa baixo é especificada com 4 parâmetros:
fc : frequência de corte ou frequência de canto;
fcor : frequência mínima da banda cortante;
Apas : máxima variação permitida para atenuação na banda de passagem;
Acor : atenuação mínima na banda cortante.
As especificações para os outros tipos de filtros são feitas com base em parâmetros analógicos.
FILTROS ATIVOS DE 1º ORDEM
Os filtros ativos de 1º ordem só produzem uma resposta passa-baixo ou passa-alto, uma vez que só tem um condensador. Os filtros passa-banda e corta-banda só são implementados quando n é maior que 1.
Filtro passa-baixo
As figuras seguintes mostram os diferentes modos de implementar um filtro ativo passa-baixo de 1º ordem.
