TÍTULO: IMAGEM DO TÓRAX NORMAL I NOME: LUCIANO FEITOSA DATA: 09/02/2021

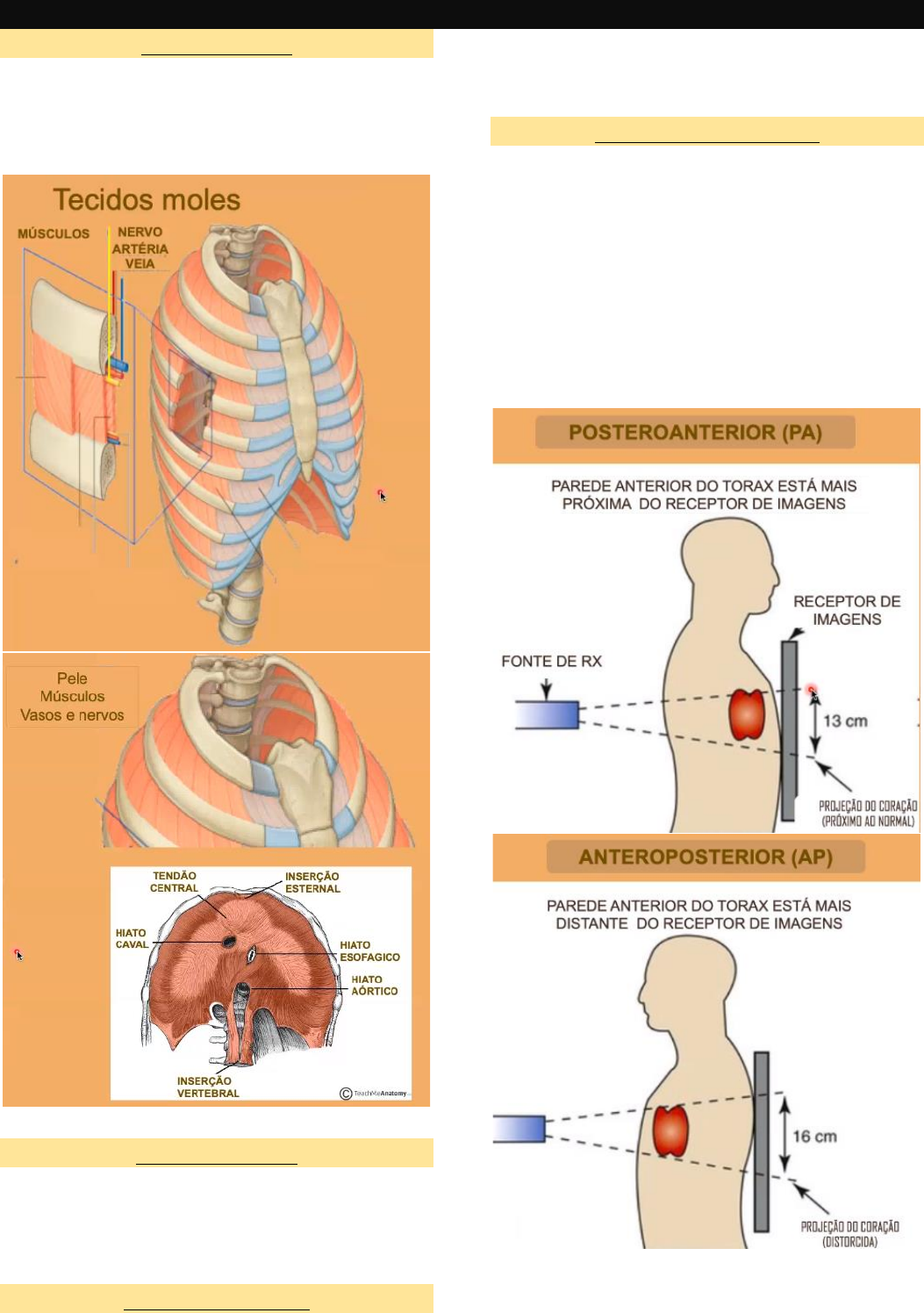

• ELEMENTOS MOLES:
- Músculos
- Nervo
- Artéria
- Veia



• ELEMENTOS ÓSSEOS:
- Costelas
- Esterno
- Coluna

• RADIOGRAFIA DO TÓRAX:
- Tubo de raio-x convencional, com uma diferença:
➢ Não existem mais os chassis, mas sim sensores
- Saia de chumbo: protege as gônadas

• INCIDÊNCIAS RADIOGRÁFICAS:
- São denominadas de acordo com a maneira como o feixe
de raio-x atravessa o corpo do paciente
-
- Polegar: C7 (7ª vértebra cervical)
- Dedo mínimo: T7 (7ª vértebra torácica)
- Encosta no receptor de imagem o que não quer distorcer
- Perfil esquerdo (para não distorcer o coração) e PA
(posteroanterior)



- Nesse segundo exemplo, o coração pode ser
diagnosticado ERRONEAMENTE como cardiomegalia

• INCIDÊNCIA PA:
- Pulmões e coração
➢ Costelas são melhores observadas em outra
incidência
- Reduz a magnificação (distorção) do coração


• INCIDÊNCIA AP:
- As clavículas ficam levantadas
➢ Se dirigem aos ápices pulmonares
- As escápulas ficam em cima dos corpos pulmonares
➢ Dificulta a visualização pulmonar
- Aumenta a magnificação (distorção) do coração
➢ Cardiomegalia





• INCIDÊNCIAS OBLÍQUAS:
- Mais usadas por cardiologistas
➢ Muita especificidade
- Depende de qual região (Anterior X Posterior e Esquerda
X Direita) do corpo está mais próxima do receptor de
imagens

• COSTELAS:
- Articulam-se ao esterno e à coluna
- Extremidade anterior cartilaginosa não é visível na
radiografia
- Técnica especial para estruturas ósseas
- AP:
➢ Costelas posteriores
➢ Costelas flutuantes podem ser prejudicadas
- PA e Oblíquas:
➢ Porções laterais e anteriores das costelas
➢ Visualização é prejudicada em caso de grandes
mamas












• CARTILAGENS:



- Cartilagem calcificada aparecendo na radiografia
➢ Em decorrência da idade ou de doenças
metabólicas
- Em crianças: costelas mais horizontalizadas
➢ Não confundir com fratura
➢ NSO (núcleos secundários de ossificação)
➢ Ossificam na puberdade



• MAUS TRATOS INFANTIS:



- Muito difícil fraturar as faces laterais das colunas
➢ Indício forte de violência infantil
➢ Se agravou com a pandemia
➢ Não se quebra em massagem cardíaca médica












• MASTECTOMIA:

- Retirada da mama esquerda
➢ Possivelmente câncer de mama
- Desalinhamento das clavículas
➢ Articulação esternoclavicular é a referência

• COMO IDENTIFICAR A PRIMEIRA COSTELA TORÁCICA:
- Através do processo transverso, pois o da sétima
vértebra cervical (C7) dirige-se horizontalmente ou para
baixo
- E o processo transverso da T1 dirige-se para cima


• SÍNDROME DO DESFILADEIRO TORÁCICO:
- Sintomas:
➢ Costela cervical ou supranumerária (0,5% da
população mundial)
➢ Músculos escalenos
➢ Articulação costoclavicular
- Podem ser assintomáticos
- Pode comprimir a artéria subclávia ou plexo braquial



- Quando a pessoa levanta as mãos, uma delas fica pálida


- Na TC acima, dá pra ver a costela supranumerária
articulando-se com a T1

• ANGIOGRAFIA POR RM:

- Na angiografia por RM vemos uma redução no calibre
(estenose) da veia subclávia quando eleva o braço
esquerdo
- Resumindo, se tiver um paciente com suspeita da
síndrome do desfiladeiro, temos que ver se há sintomas
(se sim) aí faz os exames (RX, ultrassonografia... etc)

• ANGIOGRAFIA POR TC:

- Em repouso: ok


- Braços levantados: não vê os vasos do lado esquerdo
(compressão da veia subclávia)

• TC DAS COSTELAS:
- Paciente deitado e braços para cima
- Sempre faz cortes no plano axial
➢ É impossível cortar uma costela inteira, pois elas
correm obliquamente
- Radiografia digital (localizador)
- 10% dos traumas fechados de tórax apresentam fratura
➢ Juntamente com lesão vascular ou visceral







• FRATURAS:

- Fraturas isoladas em jovens tem bom prognóstico, logo,
não justifica fazer uma TC
- Idosos tem maior incidência de complicações pulmonares
(hipoventilação)
- As fraturas isoladas de maior risco são em T1
- Em geral, resolvem em torno de 6 semanas










• ESTERNO:
- Não é visto nas radiografias frontais
➢ Pouca espessura
➢ Baixa densidade
➢ Superposição de estruturas
- Em Oblíqua Anterior Direita tem como ver
- A melhor maneira é utilizar a TC



- Reformações 2D e 3D

• DESENVOLVIMENTO EMBRIONÁRIO DO ESTERNO:
- Duas barras de tecido mesenquimal
- De cima pra baixo (no sentido caudal)
- Após fusão, se divide em 6 segmentos (1 no manúbrio, 4
no corpo e 1 no processo xifoide)

- Fusão dos segmentos esternais


• ANOMALIAS DE FUSÃO:

- Variantes anatômicas (sem prejuízo de função)

- Forame esternal
- Acupunturistas morrem de medo (caso antigo)
- Cuidado nas punções de esterno, pois se afetado, esse
forame está na frente do coração, podendo ocasionar um
derrame pericárdico, por exemplo

• RECESSOS COSTOFRÊNICOS:

- É nas radiografias laterais
- Observado nos ângulos costofrênicos anterior e
posterior
➢ Formados pelas cúpulas frênicas e pela parede
torácica

• COLUNA TORÁCICA:
- Existem 12 vértebras (segmento que é mais longo)
- As vértebras articulam-se entre si e com as costelas
- De articulação é importante lembrar que a articulação da
costela com a vértebra se dá através do corpo da vértebra
e do processo transverso
- Além de lembrar dos componentes das vértebras,
importante para a identificação radiográfica

- Os pedículos são “olhinhos” nas extremidades das
vértebras

- 1) Processo transverso
- 2) Pedículo
- 3) Espaço intercostal
- 4) Processo espinhoso
- 5) Disco intervertebral
- 6) Porção posterior


- 1) Processo transverso
- 2) Processo espinhoso
- 3) Pedículo
- 4) Disco intervertebral
- 5) Costela


- 1) Costela
- 2) Forame neural

• TC AXIAL:

- 3) Corpo da vértebra
- 1) Pedículo: comunica o corpo com o arco posterior
- 5) Processo espinhoso
- 2) Processo transverso
- Asterisco: canal medular (onde tem o saco dural e
medula espinhal)
- Normalmente, o conteúdo do canal medular tem
densidade semelhante aos tecidos musculares

• COMO IDENTIFICAR A MEDULA DENTRO DO CANAL
MEDULAR:
- Injeta contraste dentro do saco dural (forma invasiva)
- Forma não invasiva: RM, o líquido cefalorraquidiano fica
branco (hiper intensa) e a medula preta (hipo intensa)
- Por isso, a RM é o exame mais indicado para medula, o
outro nem é mais utilizado
