Tipos de Gráficos Estatísticos

Prévia do material em texto

@vidadefisio_study

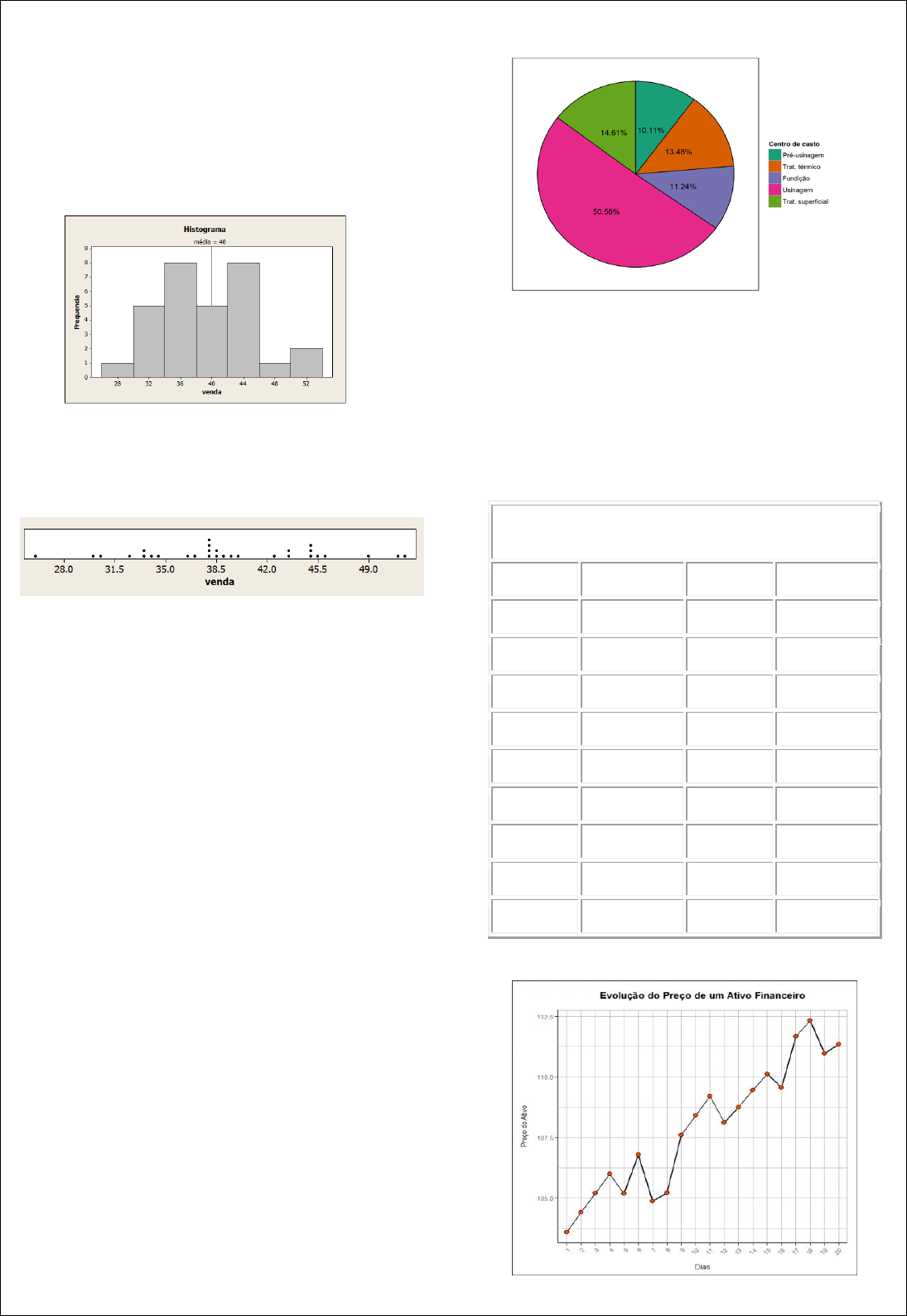

Histograma: Exemplo: Para estudar o comportamento
das vendas, um administrador coleta informações
sobre o número de itens vendidos nos últimos 30 dias
e constrói um histograma com o auxílio do Minitab.
Com esse gráfico, ele percebeu que suas vendas
variavam entre 28 e 52 unidades e na maioria dos dias
ele vendia em torno de 40.

Outra maneira de enxergar a distribuição dos dados é
o dot-plot, no qual cada ponto no gráfico representa
uma observação.

Neste exemplo, ao analisar o histograma e também ao
observar o dot-plot, é possível inferir que:
 Centralidade: na maioria dos dias, vendemos 38
unidades em média.
 Amplitude: há dias ruins, em que vendemos cerca
de 27 unidades, e dias muito bons, nos quais as
vendas podem chegar a até 52 unidades!
 Simetria: o processo parece bem simétrico, o que
significa que devemos esperar a mesma
quantidade de dias bons e de dias ruins.
Gráfico de setores: Exemplo: Uma empresa da área
automobilística acompanha o número de defeitos
encontrados nos equipamentos enviados para a
calibração. Na tabela a seguir apresentamos os dados
referentes a um mês de acompanhamento dos
defeitos encontrados nos equipamentos das diversas
áreas. dados qualitativos nominais.
Centro de custo Número de defeitos
Pré-usinagem 9
Tratamento térmico 12
Fundição 10
Usinagem 45
Tratamento superficial 13 Total 89

Gráfico de Linhas: usados para controlar alterações ao
longo do tempo e para facilitar a identificação de
tendências ou de anomalias.
 Exemplo: Na tabela abaixo, temos os dados
referentes a evolução do preço de um ativo financeiro
ao longo de 20 dias.
Evolução do preço de um ativo financeiro ao
longo de 20 dias
Dia 1 103,60 Dia 11 109,21
Dia 2 104,41 Dia 12 108,13
Dia 3 105,21 Dia 13 108,76
Dia 4 106,00 Dia 14 109,45
Dia 5 105,18 Dia 15 110,12
Dia 6 106,80 Dia 16 109,56
Dia 7 104,89 Dia 17 111,67
Dia 8 105,23 Dia 18 112,32
Dia 9 107,60 Dia 19 110,97
Dia 10 108,41 Dia 20 111,34


@vidadefisio_study

Curtose é uma medida de dispersão que caracteriza o
"achatamento" da curva da função de distribuição.

A distribuição normal conhecida também como
distribuição gaussiana é sem dúvida a mais
importante distribuição contínua. Sua importância se
deve a vários fatores, entre eles podemos citar o
teorema central do limite, o qual é um resultado
fundamental em aplicações práticas e teóricas, pois
ele garante que mesmo que os dados não sejam
distribuídos segundo uma normal a média dos dados
converge para uma distribuição normal conforme o
número de dados aumenta.
A distribuição é normal quando tem a forma de
"sino":

Box Plot: é um gráfico utilizado para avaliar a
distribuição empírica do dados. O boxplot é formado
pelo primeiro e terceiro quartil e pela mediana.
Exemplo: Uma indústria produz uma peça automotiva
cujo valor de referência é 75cm. Após verificar lotes
com peças fora de especificação, enviaram duas
equipes de trabalhadores (A e B) para um
treinamento. Para verificar a eficiência do
treinamento, foram selecionadas 10 peças produzidas
pelas equipes A e B e 10 peças produzidas pelas
equipes C e D que não participaram do treinamento.


Análisando o gráfico podemos observar que:
1. As equipes A e B produzem peças com menor
variabilidade, indicando que o treinamento teve o
efeito desejado;
2. A equipe D é a que produz peças com maior
variabilidade;
3. A equipe B é a que produz peças com menor
variabilidade.
Considerações: Como as peças das equipes A e B tem
menor variabilidade e com valor médio próximo do
valor de referência, vale a pena enviar as demais
equipes para o treinamento.
Gráfico de barras: O gráfico de barras apresenta
dados categorizados em barras retangulares nos quais
os retângulos correspondentes a cada categoria é
proporcional ao número de observações na respectiva
categoria. O gráfico de barras é utilizado para realizar
comparações entre as categorias de uma variável
qualitativa ou quantitativa discreta. Este gráfico pode
ser utilizado na vertical ou horizontal.
