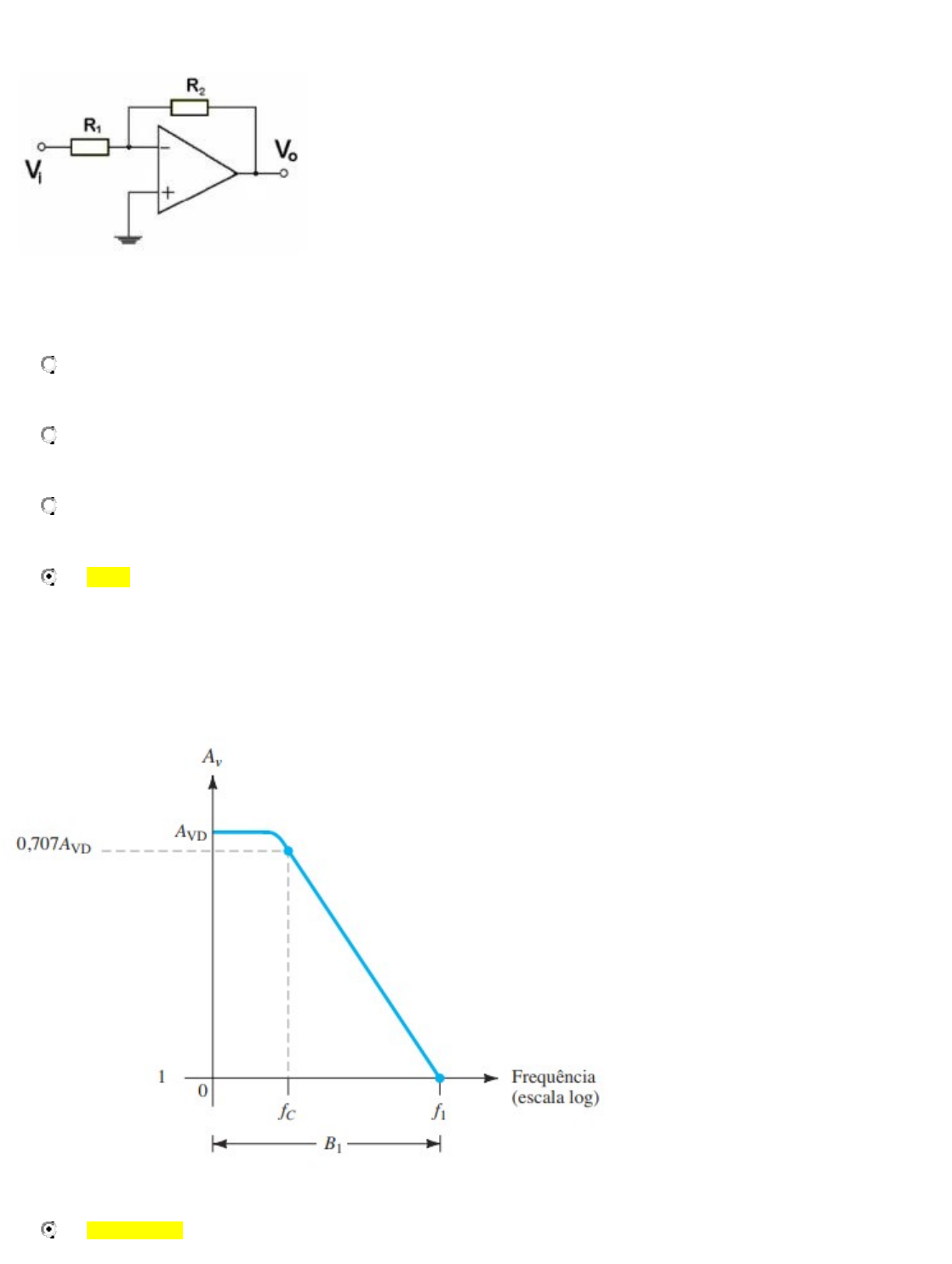

Se o circuito da figura abaixo tiver R1 = 100 kΩ e R2 = 500 kΩ, qual a tensão de saída resultante para uma entrada de Vin = 2V?


	2,4 V


	12 V


	-8 V


	-10 V
	Determine a frequencia de corte (Fc) de um amp-op que possui uma largura de banda (B1) de 10MHz e uma ganho de tensão diferencial (Avd) de 150V/mV.


	Fc = 66,67 Hz
	Calcule a tensão de saída e o ganho para o circuito da figura abaixo com uma entrada Vi = 3,5 mV (rms) e as seguintes resistências:
R1 = 3,6 kΩ
R2 = 180 kΩ






	Vo = -175 mV,   A = 50
	Calcule a tensão de saída e o ganho para o circuito da figura abaixo com uma entrada Vi = 150 mV (rms) e as seguintes resistências:
R1 = 36 kΩ
R2 = 750 kΩ



	Vo = 3,275 µV,    A = 0,2183


	Vo = 3,275 V,   A = 21,83
	Dados IDSS = 6 mA e VP = -4,5 V. Determine VGS em ID = 3 mA e 5,5 mA


	2,250 V; 0,375 V


	1,318 V; 0,192 V


	-2,250 V; -0,375 V


	-1,318 V; 0,375 V


	-1,318 V; -0,192 V
	Um transístor unipolar (FET) depende:


	de nenhum deles.


	da condução de elétrons (n) ou de lacunas (p).
	Que potência máxima um transistor de silício (TJmáx = 200 °C) pode dissipar ao ar livre a uma temperatura ambiente de 80 °C?


	PD = 3 W
	Determine a dissipação máxima permitida para um transistor de silício de 100 W (a 25 °C) para um fator de delimitação de 0,6 W/°C a uma temperatura do encapsulamento de 150 °C.


	25 W
	Um oscilador de deslocamento de fase com FET apresentando resistor de realimentação R = 10kΩ deve operar em 2,5 kHz. Selecione C para a operação especificada do oscilador.


	2,6 nF
	Calcule o ganho e as impedâncias de entrada e de saída de um amplificador com realimentação-série de tensão com A = -300, Zi = 1,5 kΩ, Zo = 50 kΩ e β = -1/15.


	14,3; 2,4 kΩ e 31,5 kΩ


	-15,8; 2,4 kΩ e 31,5 kΩ


	15,8; 2,4 kΩ e 31,5 kΩ


	-15,8; 31,5 kΩ e 2,4 kΩ


	-14,3; 31,5 kΩ e 2,4 kΩ
	Qual é a tensão de ondulação rms de um retificador de onda completa com tensão de saída de 8 VCC?


	11,61 V


	9,69 V


	7,74 V


	3,23 V


	3,87 V
	Um estágio RC é adicionado em uma fonte após o capacitor de filtragem para que a ondulação seja reduzida para 2%. Calcule a tensão de ondulação na saída do filtro RC que fornece uma tensão de 80 VCC.


	16 V


	1,6 V
	Um A.O. single supply alimentado com +3.3V, referência em +1.650V e 0V recebe um sinal senoidal de entrada de y(x) = sen(wt) + 1.650 [V]. Ganho = 20 e Tensão de Saturação (Vsat = 90% de Vcc). Qual o valor do sinal de saída? Escolha a alternativa correta.


	+2Vdc


	Nenhuma das anteriores
	Que tensão de saída resulta no circuito da figura abaixo para uma entrada V1 = -0,3 V?


	9,3 V


	8,0 V


	-9,3 V
