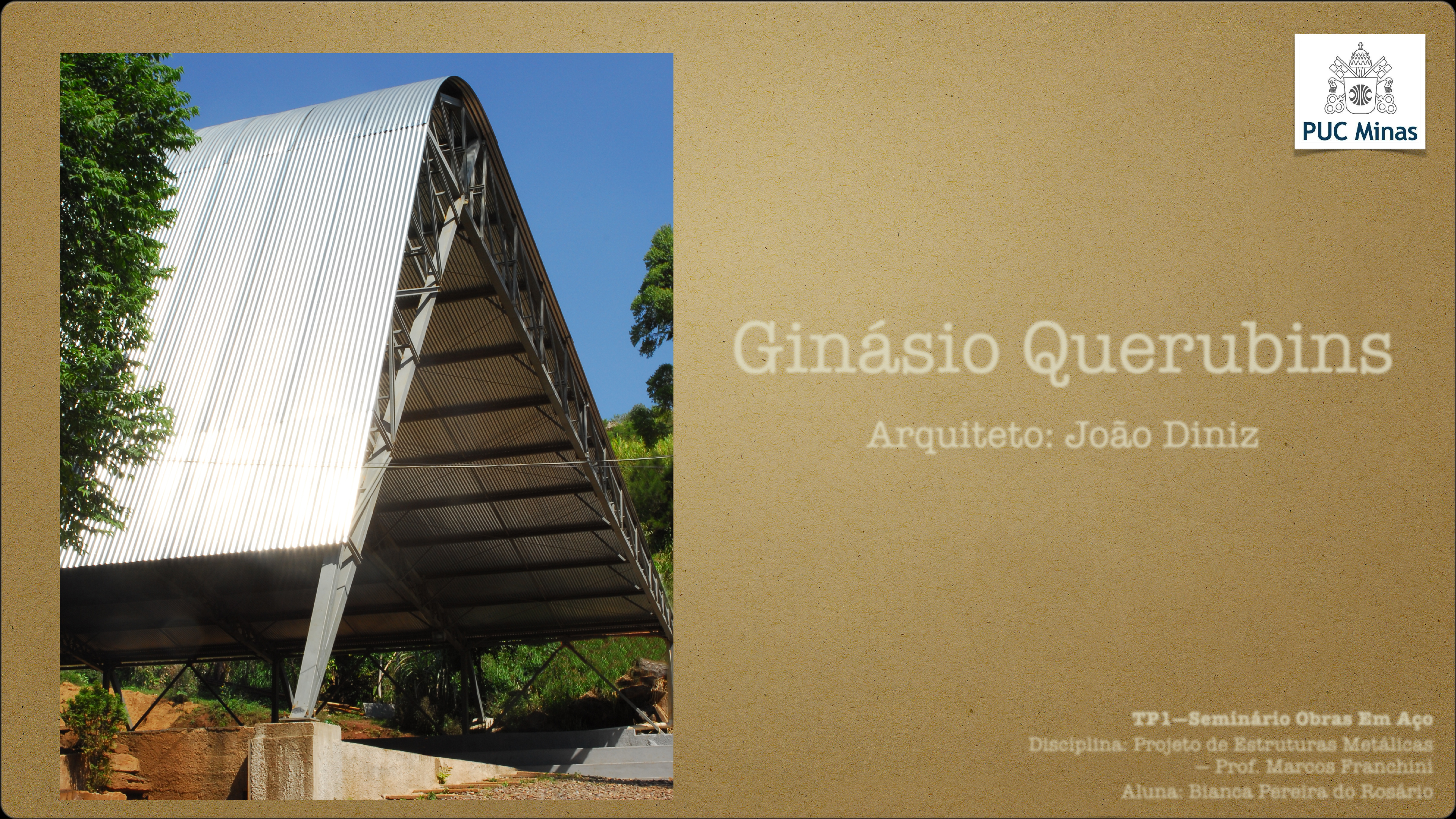

Ginásio Querubins
Arquiteto: João Diniz
TP1—Seminário Obras Em Aço
Disciplina: Projeto de Estruturas Metálicas
— Prof. Marcos Franchini
Aluna: Bianca Pereira do Rosário
Ginásio Querubins
Vila Acaba Mundo — Belo Horizonte/MG
Projeto: 2004
Obra: 2007
Local: Vila Acaba Mundo — Belo Horizonte, Minas Gerais
Área Construída: 992,00 m2
Arquiteto: João Diniz
Arquitetos Colaboradores: Clarissa Bastos
Diretora do Projeto Querubins: Magda Coutinho
Cálculo Estrutural: Usiminas, Pórtico Estruturas
Construção: Santa Bárbara Engenharia
Estrutura Metálica: Pórtico Estruturas
Aço: SAC 300
Peso da Estrutura: 14 toneladas
Imagem enviada por João Diniz
O projeto Querubins consiste em uma ação
solidária, que atua através do esporte, do
ensino, da arte, da profissionalização e da
alimentação.
Aberta em seu entorno, permitem que as
c r i a n ç a s j u n t a m e n t e c o m t o d a a
comunidade desfrutem dos sonhos e da
esperança de vida com dignidade e
participação dos mesmos.
Ginásio Querubins
Imagens enviadas por João Diniz
Processo Criativo
Já existia uma quadra no local
A forma da estrutura correspondeu à
topografia
Onde está a arquibancada havia um
talude
O lado mais baixo é para evitar a grande
incidência solar
Imagem via: Google Images
Estrutura Metálica
Esse incrível projeto, realizado na Vila Acaba Mundo,
trouxe com ele uma série de trabalhadores voluntários que
se prontificaram a ajudar na construção deste espaço
constituído por pórticos semi-arqueados em chapa
dobrada, sobre o teto, telhas metálicas que abrigam a
“quadra-praça”.
Peso da Estrutura: 14 toneladas
Materiais Utilizados:
Aço: SAC 300
Telha Metálica
Imagem enviada por João Diniz
Fixação e Amarração da Estrutura
Metálica
Imagens enviadas por João Diniz
Método de Construção
Imagens enviadas por João Diniz
Método de Construção
Imagens enviadas por João Diniz
Método de Construção
Imagem enviada por João Diniz
Perspectivas e Plantas
Bibliografia
https://www.joaodiniz.com.br/projetos.php?id=13&sub=43
https://architizer.com/projects/querubins-gym/
Arquiteto homenageado: João Diniz
https://architizer.com/projects/querubins-gym/
https://architizer.com/projects/querubins-gym/
