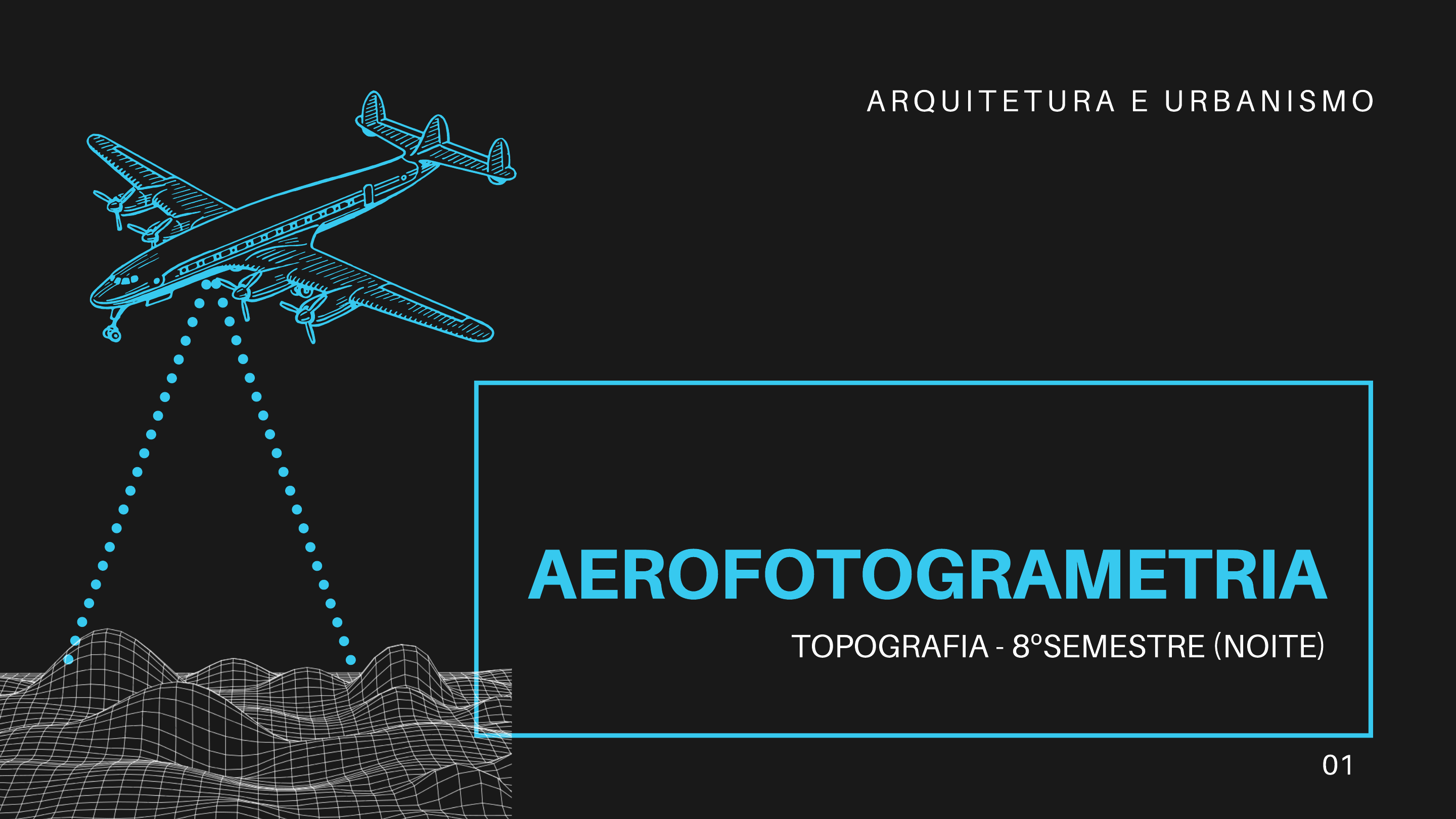

ARQU ITETURA E URBAN ISMO
AEROFOTOGRAMETRIA
TOPOGRAFIA - 8ºSEMESTRE (NOITE)
01
DEFINIÇÃO
O VOO FOTOGRA MÉTRICO:
 é realizado por uma
aeronave, na qual é
acoplada uma câmera
fotogramétrica que cobre
toda a área a ser
mapeada.
TOPOGRAF IA - 8 ºSEMESTRE
É o método de obtenção de dados topográficos por meio de
fotografias aéreas, para a realização de estudos, auxilio em
detalhamento ou para a produção de mapas e cartas gráficas.
02
Para obter uma cobertura completa do
terreno a ser representado, as
fotografias aéreas são tomadas de
modo sobre posto. Com o auxílio de um
aparelho fotogramétrico, realiza -se a
restituição, processo de confecção do
mapa, através de um modelo
tridimensional.
VÍDEO ILUSTRATIVO
TOPOGRAF IA - 8 ºSEMESTRE 03
EQUIPAMENTO
NECESSÁRIO
A CÂMERA FOTOGRÁFICA (OU MÉTRICA):
Costuma ser especializada. Nestes casos ela
é equipada com objetiva de foco fixo
calibrado, intervalômetro e o estatoscópio
mais a base suporte (que pode ser chamada
de “berço”); os filmes ou materiais sensíveis, a
revelação e a aeronave.
O material básico para a execução da
aerofotogrametria é:
TOPOGRAF IA - 8 ºSEMESTRE 04
BREVE HISTÓRIA
A primeira foto aérea foi tirada em 1858, por de
um balão, para ser usada na confecção de
mapas. Mas foi com a I Guerra Mundial que as
aerofotos tornaram-se realmente importantes,
tendo sido fundamentais na II Guerra Mundial.
Boston, como as águias e os gansos a vêem,
tirada por James Wallace Black e Samuel
Archer King em 1860.
TOPOGRAF IA - 8 ºSEMESTRE 05
BREVE HISTÓRIA
Inicialmente, as primeiras imagens pela técnica da aerofotogrametria eram
obtidas através da utilização de aves ou pequenos balões. Com o tempo, a
tecnologia foi se ampliando e os aviões passaram a ser utilizados, sobretudo em
tempos de guerra, para reconhecimento de um território ou espaço inimigo.
Hoje, até mesmo os drones podem ser utilizados para tal fim, fato que contribuiu bastante
para a aplicação dessa técnica mesmo com o uso atual dos sistemas de satélites e SIGs em
geral.
TOPOGRAF IA - 8 ºSEMESTRE 06
NO BRASIL
O levantamento aerofotogramétrico deve ser previamente autorizado pelo Ministério da Defesa e somente
por empresas especializadas e autorizadas pelo Ministério para tal finalidade ou por entidades do
governo, devendo ser informada a área de abrangência do levantamento e localização .
OBS.:
TOPOGRAF IA - 8 ºSEMESTRE 07
Atualmente, para o registro das fotografias, são utilizadas câmeras de alta resolução, com
elevado nível de precisão. As escalas das imagens podem variar, podendo ser muito grandes
– 1:1000, por exemplo –, ou relativamente pequenas – 1:35000, por exemplo –, a depender do
tamanho da área a ser registrado e do nível de detalhamento pretendido pelos executores do
projeto em questão.
VANTAGEM
Os principais aspectos de são relativos a grande
quantidade de informações que pode obter com a
fotointerpretação, essencial para as fases
preliminares dos projetos e estudos das possíveis
variantes.
ABRANGÊNCIA DAS INFORMAÇÕES
TOPOGRAF IA - 8 ºSEMESTRE 08
DESVANTAGENS
A irpretação das imagens obtidas exigem perícia do
intérprete para reconhecer e diferenciar objetos,
principalmente, porque a forma destes (meio pelo qual se
faz o reconhecimento) pode ser alterada de acordo com a
perspectiva da maquina na hora do registro da imagem
(fotografia) ou mesmo devido as características de
interação da radiação eletromagnética com o alvo ou o
conjunto observador-sensor.
TOPOGRAF IA - 8 ºSEMESTRE 09
INTERPRETAÇÃO
Principalmente quando feito em local onde venta
constantemente. Quando a aerofotogrametria é feita
com o intuito de mapear o local, traça-se um plano de
vôo de forma que as fotos sejam tiradas “em faixas”
que cobrirão, paralelamente, todo o terreno.

Para isto, o ideal seria manter o vôo em linha reta e a
uma altura constante, entretanto, isso nem sempre é
possível causando pequenas distorções nas fotos.

Cada foto tirada em uma faixa de vôo deve sobrepor-se
a outra em 25% lateralmente, e em 60%
longitudinalmente.
INSTABILIDADE DO VÔO
OBS.:
Os aviões ou helicópteros utilizados
pelo trabalho da aerofotogrametria
são chamados de aeromapas e
podem gerar um bom material para
a produção de dados cartográficos,
que podem ser utilizados em
trabalhos didáticos ou para estudos
de caso e representações em geral.
OS AEROMAPAS
TOPOGRAF IA - 8 ºSEMESTRE 10
USO ATUAL DA
AEROFOTOGRAMETRIA
TOPOGRAF IA - 8 ºSEMESTRE
Como o emprego de imagens de satélite
é, hoje em dia, mais prático e menos
trabalhoso do que as fotografias áreas,
utiliza-se essa técnica mais para a
atualização de dados, estudos
específicos ou obtenções de imagens
que outros equipamentos não são
capazes ou não apresentam
disponibilidade.
11
 Essas fotografias costumam ser registradas
totalmente na vertical, mas também podem
ser obtidas em linhas diagonais, sobretudo
para evidenciar as declividades e
diferenciações na altimetria do relevo
terrestre.
USO ATUAL DA
AEROFOTOGRAMETRIA
TOPOGRAF IA - 8 ºSEMESTRE 12
