Introdução
Para abdome agudo inflamatório, o Raio x perde sua
utilidade, porque ele é bom para ver diferença de
densidade. Então, o abdome agudo inflamatório é
quando há o aumento do tamanho relacionado a
líquido inflamatório no abdome, nas vísceras.
A gente sabe que o raio x não consegue diferenciar
a densidade do líquido das partes moles. Então,
utiliza-se ultrassom (examinador dependente).
Definição
O abdome agudo inflamatório pode ser definido como
um quadro de dor abdominal, decorrente de um
processo inflamatório e/ou infeccioso localizado na
cavidade abdominal ou em órgãos e estruturas
adjacentes.
CASO CLÍNICO
QP: Dor abdominal há 10 dias.
HMA: Paciente relata que há 11 dias ingeriu 5 litros
de vinho, evoluindo no dia seguinte com dor abdominal
em cólica, localizada em FIE que irradiava para
hipogástrio e FID, contínua e de intensidade 10/10.
Diz ter apresentado febre não mensurada, não sabe
especificar por quantos dias teve febre. Vômitos pós
alimentares, evoluindo com hiporexia e fezes
amolecidas, escurecidas e em pouca quantidade. Foi
ao serviço de emergência onde realizou USG de
abdome com suspeita de apendicite, fez uso de
dipirona e tramal, mantendo quadro álgico.
Obs. USG é o método de investigação inicial em
abdome inflamatório. Ultrassom depende muito da
capacidade do examinador e também tem limitações
como obesidade e o excesso de gases intestinais.
A clínica da apendicite (normalmente caso cirúrgico)
de fato classicamente começa com uma dor na região
umbilical e depois fica mais localizada na fossa ilíaca
direita. Quando faz um ultrassom tem que ser
direcionado à clínica (soberana) do paciente.
Continuação caso clínico: Há 3 dias a dor migrou,
estando localizada em região epigástrica, sendo
intermitente e de intensidade 6-7/10. Foi
transferido para Salvador no HUPES realizando TC
de abdome. Chegando lá, foi feita uma reavaliação
com anamnese e exame físico, além de exames
laboratoriais e TC de abdome total.
INTERROGATÓRIO SINTOMATOLÓGICO
• Geral: Vide HMA;
• Pele e fâneros: nega lesões em pele ou alterações
em fâneros;
• Cabeça e pescoço: Nega linfonomegalia;
• AR: nega dispneia, hemoptise, tosse.
• ACV: nega palpitações, nega dispneia paroxística
noturna e dor torácica;
• TGI: vide HMA;
• AGU: Nega disúria, urina escura, urgência,
incontinência.
• Osteoarticular: Relata deformidade congênita
em quinto quirodáctilo de ambas as mãos ou
edemas articulares.
AM: Nega comorbidades, uso de medicações,
internamentos prévios, cirurgias, hemotransfusão,
alergias.
AF: Relata extensa história familiar com
acometimento renal, porém não sabe especificar
etiologia.
HV: Etilista intenso. Nega tabagista.
A tomografia de abdome pode ser feita toda sem
contraste, mas é raro. Geralmente é feita sem
contraste apenas quando suspeita de urolitíase ou
quando o paciente tem contraindicação a utilização
do contraste. Então, quando não há contraindicação
faz com e sem contraste.

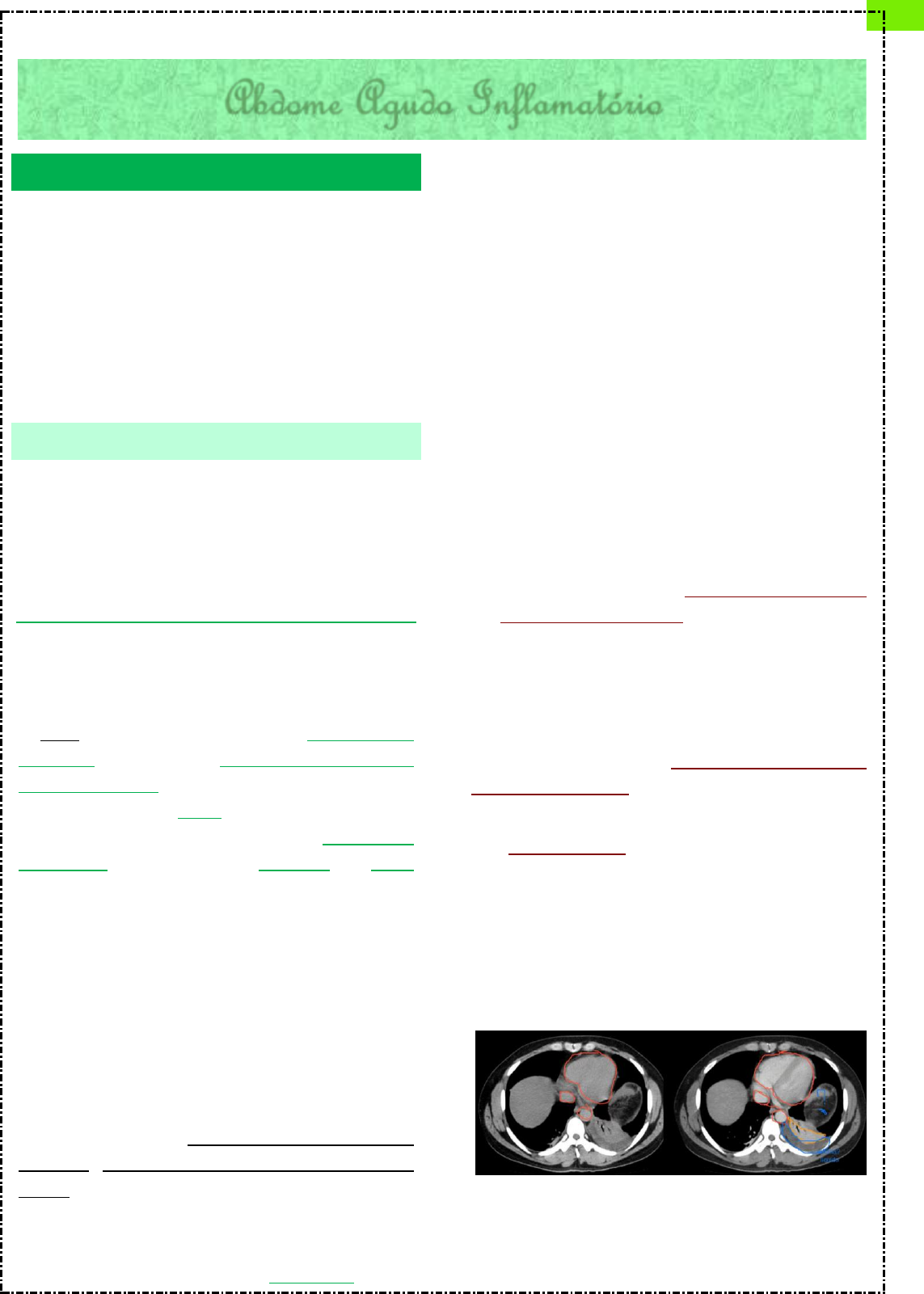

Imagem esquerda → TOMOGRAFIA sem contraste
endovenoso; Imagem direita → TOMOGRAFIA com
contraste endovenoso.

Abdome Agudo Inflamatório

2
Beatriz Machado de Almeida
Diagnóstico por imagem – Aula 10
A veia cava inferior (em vermelho) está mais
branquinha na direita porque tem o contraste. Temos
também as câmaras cardíacas (em vermelho) e a
aorta. Em laranja há uma anormalidade (atelectasia
da base do pulmão – atelectasia compressiva do
parênquima adjacente) e em azul uma outra
anormalidade (derrame pleural a esquerda).
Interrogação → gordura abdominal infiltrada por
líquido.
TC sem contraste
endovenoso: 1.
Fígado; 2. Aorta; 3.
Ventrículo esquerdo;
4. Ventrículo
Direito; 5. Baço; 6.
Pulmão Direito; 7. Derrame Pleural.
O contraste está meio fraco, porque na tomografia
do abdome é feita uma hélice – uma varredura sem
contraste, depois uma hélice na fase arterial (fase
bem precoce depois da injeção do contraste) e uma
na fase venosa, pois uma parte está pegando o
retorno venoso e outra parte já saiu e foi para os
órgãos, então ele fica mais fraquinho mesmo. Essa é
uma fase venosa, também chamada de fase portal.
TC com contraste
endovenoso – Fase
venosa ou fase portal:
• Vermelho – Baço.
• Laranja – Parênquima
pulmonar atelectasiado.
É importante nunca
analisar uma imagem
separada, pois a
imagem posterior
poderá fornecer uma
informação melhor:
Vermelho (baço).
Vermelho → Baço. Laranja → derrame pleural na
base do pulmão esquerdo. À direita → pulmão direito
aerado e o fígado. Círculo → Aorta. Azul →
estômago (anterior ao baço). Por ter infiltração da
gordura fica complicado de delimitar. Verde →
gordura visceral infiltrada por líquido.
A densidade de gordura normal é uma só (mais ou
menos igual ao círculo pequeno em verde). Diferente
da gordura delimitada em verde maior que é uma cor
menos escura do que deveria devido a infiltração
de líquido de processo inflamatório.
O adensamento da gordura – borramento de
gordura (infiltração de gordura por líquido de
processos inflamatórios) é um sinal tomográfico
muito importante no diagnóstico do abdome agudo
inflamatório. Adensamento de gordura é quando ela
está mais densa do que deveria ser (mais branca do
que deveria estar).
O líquido tem uma densidade maior do que a
gordura e quando há um processo inflamatório em
qualquer lugar há um aumento de líquido. É um
aumento de líquido que começa no órgão acometido e
depois ele se espalha pelas adjacências. Então, esse
adensamento de gordura é um dos sinais
tomográficos do aumento do líquido inflamatório.
O líquido inflamatório é o mesmo que se encontra
no espaço pleural à esquerda.

Tomografia sem contraste endovenoso e tomografia
com contraste endovenoso.
Vermelho → Fígado; Laranja → Estômago; Azul →
Baço; Ao → aorta; lilás → coleção perigástrica (mais
evidente na tomografia com contraste); seta →
parede do estômago; adjacente a parede do
estômago tem a imagem de coleção líquida.
A diferença do parênquima hepático da imagem da
esquerda para a imagem da direita é que a da direita
dá para ver os vasos (veia hepática esquerda, veia
hepática média e veia hepática direita → segmento
intra-hepático da veia cava inferior – círculo
vermelho) porque tem contraste.
Resumo: adensamento de gordura e coleção
perigástrica (topografia de hipocôndrio esquerdo e
epigástrio) e um derrame pleural à esquerda.


3
Beatriz Machado de Almeida
Diagnóstico por imagem – Aula 10
Vermelho → Fígado;
Azul → Aorta
abdominal; Laranja →
estômago; Verde →
coleção líquida
perigástrica. Lilás →
Baço; Amarelo →
gordura entre o
estômago e o baço.
A gordura está infiltrada por líquido, ou seja, ela
está adensada na região do hipocôndrio esquerdo.
É importante perceber a diferença entre uma coleção
líquida (seta vermelha) para um adensamento de
gordura (seta amarela). O adensamento de gordura
são linhazinhas, estriações, pontos mais brancos
que a gordura, espalhados pela gordura, enquanto
que a coleção líquida é uma área mais circunscrita,
mais coletadas de fato, de líquido.
A diferença no contexto clínico entre coleção e
edema é que a coleção é um processo inflamatório
mais exacerbado, que o líquido era tão grande em
quantidade que coletou, enquanto que o edema é um
processo em que há o adensamento de gordura
(processo mais brando, inicial).
Então:
• Adensamento de gordura = edema na gordura =
inflamação inicial.
• Coleção líquida = processo inflamatório = quadro
mais avançado.
Vermelho → Fígado;
Azul → Aorta
abdominal; Laranja →
Estômago; Verde →
Coleção líquida
perigástrica; Amarelo
→ adensamento da gordura em hipocôndrio
esquerdo; Lilás → baço.
Vermelho → Fígado;
Azul → aorta
abdominal; Laranja→
Estômago; Verde →
Coleção líquida
perigástrica; Amarelo
→ edema/adensamento
de gordura em hipocôndrio esquerdo; Azul mais
inferior → Baço.
O edema está mais acentuado no círculo azul. O
edema é maior quanto mais adjacente ao órgão que
está sendo acometido/origem do processo.
1 → Fígado; 2 → Baço;
3 → VCI; 4 → AO
abdominal; 5 →
Estômago; 6 → Cauda
do pâncreas.
Topografia do
pâncreas: região epigástrica atrás do estômago.
Vermelho → coleção líquida peripancreática,
misturado com necrose de parênquima pancreático.
O contraste é fundamental quando você tem um
acometimento de pancreatite aguda, porque só com
contraste é possível diferenciar o parênquima
necrosado do não necrosado. O parênquima
necrosado fica pretinho, já o parênquima não
necrosado fica realçado. Então, a tomografia com
contraste, é imprescindível na determinação do
prognóstico de uma pancreatite aguda, já que ela vai
nos dar o percentual de parênquima necrosado.
Corte: é perceptível um
pouco mais de
parênquima pancreático,
aumentado de volume,
com áreas de necrose,
liquefação. Laranja →
parênquima pancreático preservado/não necrosado.
Vermelho → área que tem coleção, liquefação,
necrose. Azul → ramo direito da veia porta. Lembrar
que as veias hepáticas ficam em um nível mais alto.
Lilás → VCI. Verde → aorta. Amarelo → rim
esquerdo. Verde anterior → estômago.
Nível um pouco mais
abaixo: Azul → veia
porta. Vermelho → veia
cava inferior. Azul
próximo a vértebra →
aorta. Verde → rim
esquerdo; Laranja → Parênquima pancreático
aumentado de tamanho, com contornos indefinidos,
com adensamento da gordura e áreas de coleção
líquida (em vermelho dentro do laranja); Mãozinha →

4
Beatriz Machado de Almeida
Diagnóstico por imagem – Aula 10
alça intestinal (flexura esplênica do cólon); triângulo
azul → coleção líquida.
Vermelho → pâncreas
aumentado de contornos
indefinidos →
Adensamento de gordura
peripancreática que se
estende por todo o
hipocôndrio esquerdo, mais acentuada na topografia
de epigástrio mesmo. Está com áreas de coleção
adjacente.
Azul → veia porta; Vermelho → veia cava inferior;
Laranja → aorta atrás das cruras ou pilares
diafragmáticos (linhas verdes - parte mais central do
diafragma); Amarelo → rins direito e esquerdo.
Branco → estômago. Nesse nível a supra-renal já
passou e, com todo este edema e adensamento, fica
difícil visualizá-la, pois é uma estrutura pequena.
Branco próximo ao fígado → começa a aparecer a
vesícula biliar (é vista melhor em um corte mais
abaixo). Mãozinha branca → pedaço da adrenal
esquerda.
No nível mais baixo
temos em branco a
vesícula biliar.
1 e 2 → Rins D e E;
3. Aorta abdominal;
4. VCI;
5. Veia esplênica- bem posterior ao pâncreas;
Vermelho → Pâncreas com adensamento da gordura
adjacente, o qual se estende para toda a região de
flanco. Ao comparar o círculo verde (gordura – preto)
próximo ao rim direito com a região de flanco por
exemplo (círculo azul), é visto neste último um
adensamento de toda a gordura em hemiabdomen.
Imagem: pâncreas aumentado com contornos
indefinidos na dependência de um borramento da
gordura peripancreática. Presença de áreas de
liquefação/necrose no parênquima pancreático e
adjacente ao parênquima pancreático e coleções
epigástricas adjacentes a grande curvatura
gástrica, além de um derrame pleural associado.
Qual a suspeita diagnóstica? O paciente bebe vinho
e no laboratório deu elevação de amilase e lipase →
pancreatite aguda.
Ultrassom então deu um falso diagnóstico.
Vermelho → cabeça do
pâncreas sem áreas de
edema ou necrose;
Laranja → área de
edema e colecção
importante em toda a
área. Branco → vesícula biliar normal; FI → fígado;
RD → rim direito; RE → rim esquerdo; AO → aorta;
VCI → veia cava inferior; EST → estômago.
Nível mais baixo: cabeça
do pâncreas. Círculo
vermelho de cima →
vesícula; Círculo vermelho
de baixo → região da alça
intestinal, mais
precisamente o duodeno. O duodeno está cheio de
líquido e passa bem perto da cabeça do pâncreas.
Laranja → infiltração importante da gordura em
região epigástrica e coleção líquida em flanco
esquerdo, anterior ao rim esquerdo.
Lilás → aorta abdominal, e
dos lados dela estão saindo
as artérias renais; Verde
→ veia cava inferior;
Verde passando
anteriormente a aorta →
veia renal esquerda (cruza anteriormente a aorta e
vai desembocar na veia cava inferior).
Nível mais abaixo: FI →
fígado; RD → rim direito;
RE → rim esquerdo; VES
→ vesícula; AO → aorta;
VCI → veia cava inferior.
Laranja → adensamento
de gordura pegando toda a região do epigástrio,
flanco com coleção perirrenal; Azul → intestino
delgado. Amarelo → cólon descendente.
A pancreatite aguda se
caracteriza por um
aumento do volume do
parênquima pancreático,
o qual se apresenta mais
hipodenso pela
infiltração de líquidos. A depender da gravidade do
quadro ele pode se apresentar áreas de não

5
Beatriz Machado de Almeida
Diagnóstico por imagem – Aula 10
opacificação pelos meios de contraste, pois são áreas
de necrose do parênquima pancreático. A proporção
que o processo inflamatório aumenta eu vou ter o
adensamento do tecido adjacente, que vai
aumentando e se espalhando. Então, eu vou ter
coleções líquidas adjacentes, e esse processo sobe
do epigástrio até a região da base do pulmão, e o
transudato atinge a pleura, com um derrame pleural.
O derrame pleural à esquerda é bem característico
do processo de pancreatite aguda.
Resumo: Aspectos característicos da pancreatite
aguda: aumento do volume do pâncreas, o qual fica
com uma densidade menor, áreas de
liquefação/necrose do parênquima pancreático,
coleções peripancreáticas, adensamento da gordura
do epigástrio e derrame pleural à esquerda.
TC é o padrão ouro para o diagnóstico.
1 → Polo inferior do fígado;
2 e 3 → Rins D e E;
* Adensamento de gordura.


Círculo vermelho → Gordura normal; Círculo laranja
→ Gordura alterada, infiltrada por líquido.
1. RD;
2. VCI;
3. AO;
4. Músc. Psoas D;
5. Músc. Psoas E.

1. Ceco;
2. Músc. Psoas D;
3. Músc. Psoas E;
4. Art. Ilíaca Comum D
(ramo da aorta
abdominal);
5. Art. Ilíaca Comum E (ramo da aorta abdominal);
6. Bifurcação da VCI.


1. Ceco;
2. Art. Ilíaca Comum D;
3. Veia Ilíaca Comum D;
4. Art. Ilíaca Comum E;
5. Veia Ilíaca Comum D.
Círculo vermelho → Adensamento ou borramento de
gordura (infiltração da gordura por líquido) na FIE.
Círculo verde → FID (gordura normal). Quando se
fala em gordura visceral, geralmente ocorre por
processo inflamatório infeccioso.
Obs. A infiltração de gordura visceral por líquido
não é exclusivo da pancreatite aguda, está
relacionado ao processo inflamatório, podendo
ocorrer na apendicite aguda (a infiltração será
adjacente ao apêndice), colecistite aguda (a
infiltração será adjacente a vesícula), pielonefrite
aguda (a infiltração será adjacente ao rim),
diverticulite (a infiltração será adjacente ao
divertículo colônico).
Círculo vermelho →
Gordura normal
Círculo laranja →
Gordura infiltrada por
edema inflamatório.

Círculos vermelhos:
Artérias e veias
ilíacas. Na pelve já não
se vê mais infiltração
de gordura.



Traço Laranja →
Sigmóide


Círculo laranja →
Bexiga; Azul
→Vesícula seminal D;
Lilás → Vesícula
seminal E; Verde →
Reto.


6
Beatriz Machado de Almeida
Diagnóstico por imagem – Aula 10
Método de imagem na pancreatite aguda
Raio x abdominal
• É útil no achado de calcificações pancreáticas,
colelitíase e de gás nos abcessos pancreáticos;
• Poderá traduzir sinais secundários da
pancreatite aguda, como distensão abdominal
(40% dos casos), presença de alça sentinela do
delgado e distensão de segmentos do cólon
(cólon cut-off sign).
O Raio-Xnão é um método usado para pancreatite
aguda (PA). No caso de pancreatite crônica poderia
ser visto calcificações pancreáticas na radiografia.
Ao considerar abdômen agudo inflamatório, o raio-X
também não seria um exame útil para colecistite.
Poderia ser visto o cálculo, colelitíase, gás em
abscessos pancreáticos. Isso porque o raio-x é para
extremos de densidade, densidade de cálcio e gás.
Assim, para o abdome agudo inflamatório, o método
de avaliação inicial é a USG. A exceção é
diverticulite, haja vista que a USG não é boa para
alça intestinal.
Voltando para pancreatite, se tivermos uma queixa
muito vaga, faz USG; se tiver um direcionamento,
uma certeza clínica de pancreatite, parte direto para
tomografia, haja vista que a tomografia com
contraste endovenoso é imprescindível na
pancreatite aguda, pois é o único método capaz de
dizer o percentual de parênquima pancreático
necrosado.
Na pancreatite aguda, a radiografia além dos sinais
secundários vistos anteriormente, pode ser visto
também sinais de rotura de víscera oca
(manifestação de pneumoperitônio), ver abdome
obstrutivo ou isquemia mesentérica muito
acentuada que rompeu e fez pneumoperitônio.
Tomografia
• Sensibilidade de 92% e especificidade de 100%
para a detecção de pancreatite aguda;
• Melhor modalidade para avaliação de
complicações de pancreatite aguda (necrose,
coleções líquidas agudas, abcessos e
pseudocistos) e câncer de pâncreas.
• Fornece imagens de toda a glândula e de sua
relação com outras estruturas.
A TC é o padrão ouro para pancreatite aguda.
Pensando em outros quadros de abdômen agudo
inflamatório, a TC também é o exame de escolha,
pois é o método que mais define, com maior
acurácia (a exceção de colecistite aguda, cujo
método de escolha é USG).
A TC consegue caracterizar o pâncreas: aumento de
tamanho, borramento de gordura (tal como a USG
também vê), mas só a TC consegue ver necrose de
parênquima pancreático. Vê também coleções
líquidas, define melhor abscessos e pseudocistos e
ainda descarta câncer de pâncreas.
Comparando com a USG, a TC consegue ver bem a
cauda do pâncreas, que não é vista na USG.
VANTAGENS DA TOMOGRAFIA
1. Obtenção de imagens sem superposição: haja
vista que é um método tridimensional.
2. Capacidade de diferenciar alterações mínimas
da densidade tissular, que dá o adensamento de
gordura, relacionado ao edema. Sendo diferente
da USG, que não consegue visualizar.
3. Método não invasivo.
4. Torna viável procedimentos invasivos: a TC pode
guiar drenagem pseudocisto pancreático em
pacientes com pancreatite aguda.
5. É um método amplamente disponível.
DESVANTAGENS DA TOMOGRAFIA
1. Emprego de radiação ionizante;
2. Custo elevado comparado ao raio-X e
ultrassonografia;
3. Necessidade de utilização do meio de contraste
organoiodado (nesse caso muito útil para
detecção de necrose) para a maioria dos estudos.
Lembrar que o meio de contraste é imprescindível
para detectar a necrose do parênquima
pancreático.
Pancreatite crônica
• Ducto de Wirsung (principal) dilatado, pâncreas
reduzido e alguns casos de calcificações em todo
o pâncreas.

7
Beatriz Machado de Almeida
Diagnóstico por imagem – Aula 10
• Alcoolismo é a sua principal causa.
É preciso saber diferenciar a pancreatite aguda da
crônica. A pancreatite crônica ocorre em pacientes
com vários casos de pancreatite aguda de
repetição, pacientes alcoólatras. Daí, de tanto
processo inflamatório, o pâncreas calcifica e reduz
de tamanho.
• PANCREATITE AGUDA → Pâncreas aumentado
de tamanho;
• PANCREATITE CRÔNICA → Pâncreas
calcificado e reduzido de tamanho.
Pancreatite crônica:
• Imagem superior →
 calcificações no
parênquima
pancreático.
• Imagem inferior → pseudocisto pancreático.
Radiografia demonstrando as
calcificações na topografia
do parênquima pancreático,
devido a uma pancreatite
crônica. A radiografia não vê
pâncreas infiltrado por
líquido, adensamento de
gordura, uma vez que o raio-
X não diferencia densidade de partes
moles/líquidos. Logo, o Raio-X tem uma limitação, não
sendo método de escolha na avaliação do abdome
agudo inflamatório. Serve bem para extremos de
densidade.
Material baseado na aula de Dra. Adriana Matos
– Medicina UniFTC – 7º semestre
