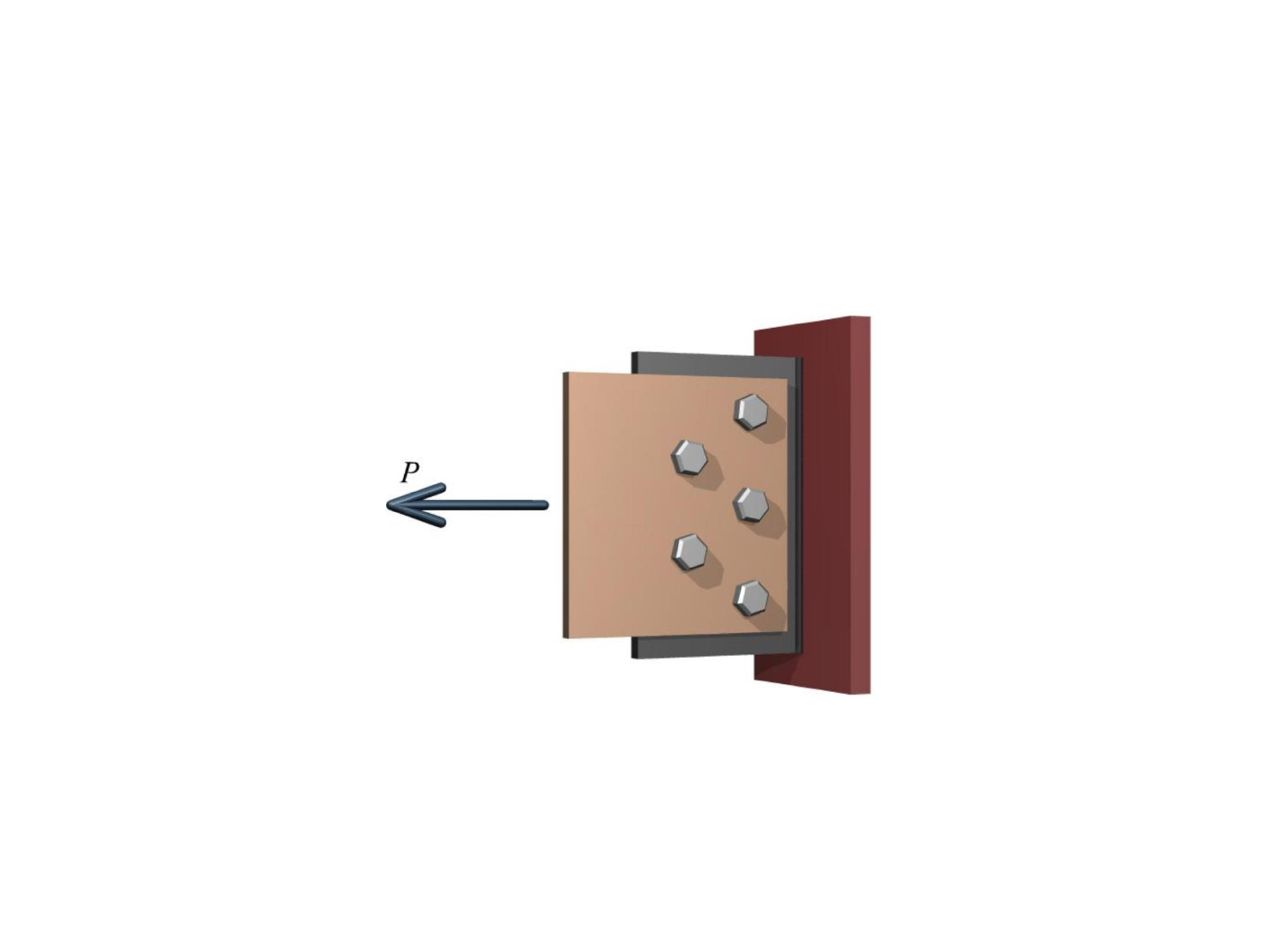

Para a conexão mostrada na figura abaixo, determine a tensão de cisalhante
média nos parafusos de 22mm de diâmetro se a carga for de 200 kN
Primeira questão
A Solução
1) Todo o desenvolvimento deve ser exclusivamente no sistema internacional.
2) A solução deve ser clara, mostrar o passo a passo e diagramas de corpo livre.
3) Tempo para a resolução deste exercício 20 min
A haste (2) de aço com 12mm de diâmetro está conectada à barra retangular (1)
de alumínio com 30mm de largura e 8mm de espessura, conforme ilustra a
Figura abaixo. Determine a força P exigida para fazer com que o conjunto tenha
um alongamento de 10mm.
Segunda questão
A Solução
1) Todo o desenvolvimento deve ser exclusivamente no sistema internacional.
2) A solução deve ser clara, mostrar o passo a passo e diagramas de corpo livre.
3) Tempo para a resolução deste exercício 20 min
Um eixo composto consiste em dois segmentos de tubos. O segmento (1) tem
diâmetro externo de 200mm e espessura de parede de 10mm. O segmento (2)
tem diâmetro externo de 150mm e espessura de parede de 10mm. O eixo está
sujeito aos torques TB=42kN.m e TC = 18kN.m que agem nas direções
mostradas na Figura abaixo. Determine o valor absoluto da tensão cisalhante
máxima em cada segmento do eixo.
Terceira questão
A Solução
1) Todo o desenvolvimento deve ser exclusivamente no sistema internacional.
2) A solução deve ser clara, mostrar o passo a passo e diagramas de corpo livre.
3) Tempo para a resolução deste exercício 20 min
