Informática Industrial 1 – Atividade 1
Nome Aluno:
Fazer os seguintes exercícios no próprio documento (pode ser em qualquer formato: imagem do codesys, do caderno, no próprio word) e então postá-lo no moodle até o dia 23/08/2020.

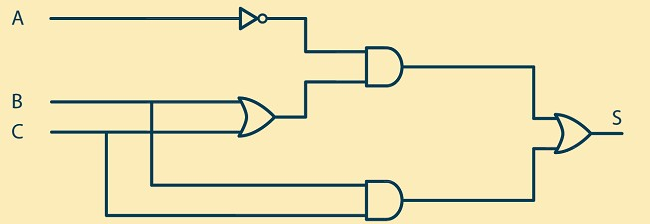

1) Dado o circuito digital abaixo
Obter o equivalente na linguagem ladder.
2) Dado o diagrama de comando de reles abaixo correspondente a partida Direta/Reversa de um motor trifásico. Criar o correspondente diagrama ladder. Onde, os elementos do sistema são:
· Botões de entrada: SB3 – liga partida direta; SB2 liga partida inversa; SB1 para o motor.
· Lâmpadas: H3 – Motor Ligado Partida Direta; H2 – Motor Ligado Partida Inversa; H1 - Motor parado
· Contatores: KM1 = Partida direta; KM2 = Partida Inversa
· Sensor: FR = Sensor de Proteção de Falha.
3) Uma bomba (ON/OFF) deve funcionar quando a pressão na tubulação for satisfatória. E neste caso, deve ligar uma lâmpada de sinalização indicando o funcionamento da bomba. Um botão no sistema pode ser acionado caso se deseja testar a lâmpada. Obs.: Criar uma variável de pressão na tubulação onde se verdadeira indica pressão OK).
4) Considere que os botões B1, B2 são externos ao circuito. Fazer os dois itens abaixo em linguagem ladder.
Vamos exercitar esse raciocínio alterando os contatos de entrada mas que funcione exatamente igual, ou seja, se pressionarmos “B1” ligamos “K1”, soltando “B1” o “K1” permanece ligado e se pressionarmos “B2”, desligamos “K1” e soltando mantemos “K1”desligado.
A)
B)
5) Dentro de um determinado processo industrial, é indispensável o uso da água desmineralizada. Esta água fica armazenada no tanque TQ01 e é alimentado pela válvula LV01. Foi instalado uma chave nível alto no tanque (LSH1) para impedir que ele transborde durante o procedimento de enchimento. E uma chave de nível baixo LSL1. Crie um programa em Ladder que execute o seguinte procedimento:
A) Controlar a válvula LV01 para manter o nível do tanque acima do nível mínimo (LSL) e abaixo do nível máximo (LSH1).
B) Foi acrescentado no processo o tanque TQ02, que será alimentado pelo TQ01.O tanque (TQ02) deverá sempre ser alimentado pela válvula (LV02), exceto quando o nível do tanque (TQ01) estiver baixo.
C) Foi instalado um sensor de nível alto e baixo no tanque TQ02. Também foi instalado uma válvula de evacuação de líquidos (LV03). Quando o nível do TQ02 atingir LSH2 deve ser desligado LV02.Então deve ser aberto LV03 até o escoamento total de TQ02 (LSL indicar nível mínimo. Durante o processo de escoamento LV02 deve permanecer fechada. Após o escoamento de TQ02o processo deve retornar o enchimento do tanque TQ02.
Obs: Os itens A, B e C são complementares e incrementais. Pode ser feito todos em uma única ladder.
O item A deve ser simples...não precisa pensar em todos os casos possíveis e imaginários (como se a válvula de LSH vai ficar sempre ligando e desligando...)
LSL = LSH : 1 – Indica que tem água
0 – indica que não tem água
D)
Quais são os elementos externos ao CLP neste exercício (Sensores e atuadores) ? Fazer uma tabela descrevendo os elementos, (Entrada ou Saída), tipo, descrição
Abaixo existe um exemplo para um botão BT1
	Parâmetro
	Tipo
	Sentido
	Descrição
	BT1
	Booleano
	Entrada
	Botão de Liga Sistema Normalmente Aberto (exemplo)




E) Baseado na tabela do exercício anterior, desenhar o diagrama elétrico das ligações do Exercício.
F) Indicar no mapeamento de memória abaixo onde será alocado os seguintes elementos.
LSH1, LSL1, LSH2, LSL2,LV01,LV02,LV03, VARIÁVEIS AUXILIARES, LÓGICA (Programa do Usuário), FIRMWARE.
Colocar os nomes para as respectivas memorias.
