Tayná Magalhães
ESTOMATOLOGIA I

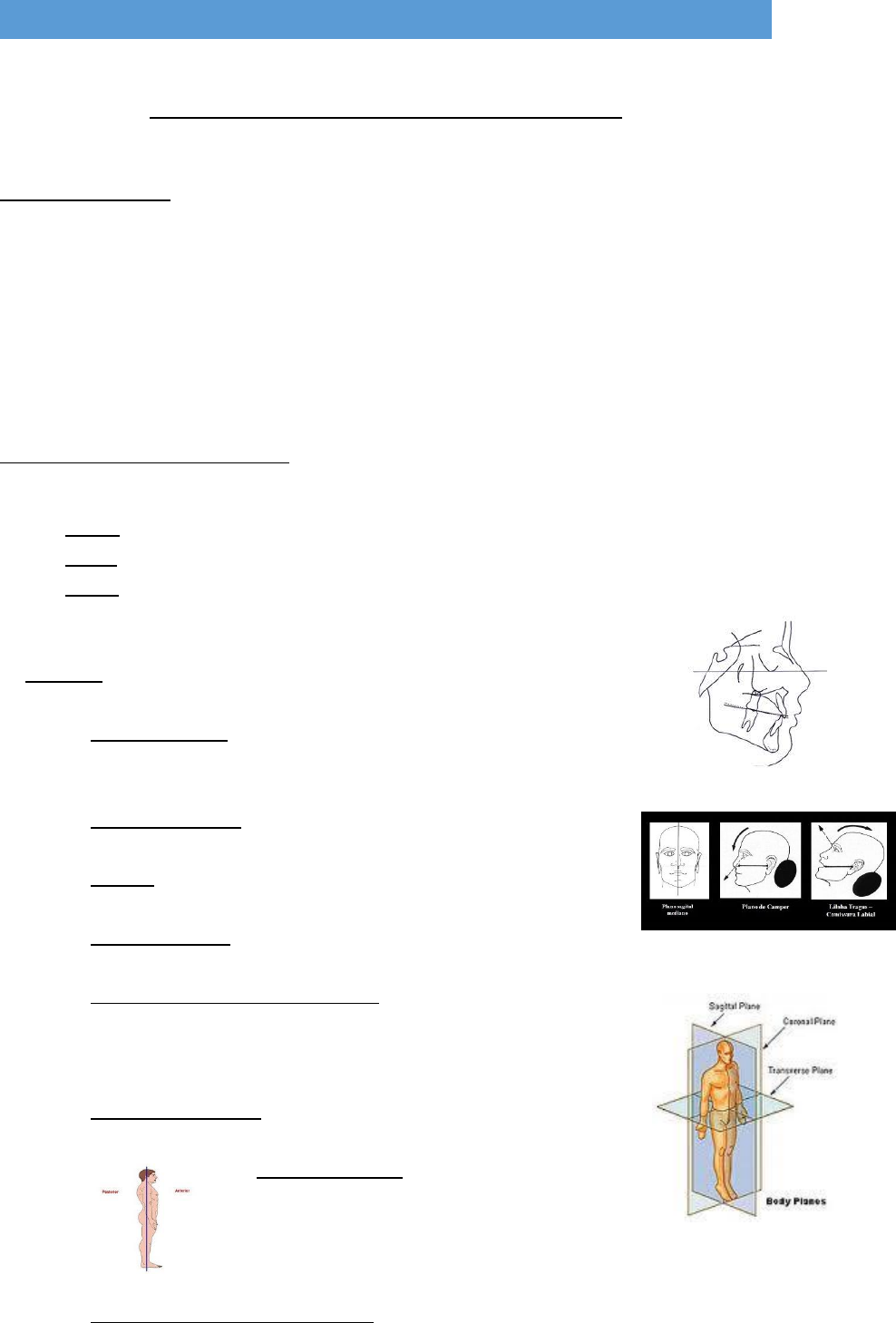

Terminologia e posicionamento em radiologia


Posição anatômica:
 Braços aduzidos para frente
 Palmas da mão para frente
 Cabeça e pés retos para frente

Olhando na radiografia, o lado direito do profissional é o esquerdo da imagem

Planos, cortes e linhas do corpo: são situações geométricas imaginarias que atravessam
o corpo na posição anatômica
 Plano = uma superfície gerada por um deslocamento de uma reta
 Linha = traço imaginário que conecta dois pontos
 Corte = ato de cortar ou fatiar uma estrutura em várias posições

1. PLANOS:

 Basal do crânio: é transversal, formado por conecxão das linhas
basais de cada lado do crânio. Este, algumas vezes é denominado
de plano antropológico ou plano horizontal de Frankforte
 Plano de Camper: plano de conexão das linhas que passaram
pelo tragus a asa do nariz
 Oclusal: plano de conexão das linhas que passam pela
superfície oclusal dos dentes em ambos os lados
 Sargital/vertical: plano que divide o corpo em duas metades
direto e esquerdo
 Sargital mediano/médio sargital: plano sargital que divide o
corpo em partes direita e esquerda iguais. Passa pela sutura
sargital do crânio – qualquer plano paralelo ao plano sargital
mediano é denominado plano sargital
 Coronal ou frontal: plano que atinge e divide o corpo em
partes anterior e posterior
 Médio – coronal: plano que divide o corpo
em partes iguais anterior e posterior, passa
através da sutura coronal. Qualquer plano
paralelo ao plano frontal ou médio – coronal é um plano
coronal
 Horizontal (transversal ou axial): qualquer plano que passa através do corpo
formando ângulo reto com plano sargital ou coronal dividindo o corpo em
superior e inferior
Tayná Magalhães
ESTOMATOLOGIA I

2. LINHAS:

 Basal de Reid (Liom): linha infra orbitameatal, linha
que segue da margem infra-orbitária (borda inferior
do olho) passa pela borda superior do meato auditivo
externo, até o meio do osso occipital
 Inter ou bipupilar: linha que passa entre as pupilas





3. CORTE OU FATIA:

 Longitudinais: sargital – cortes no comprimento da direção do eixo
longitudinal do corpo ou qualquer de suas partes independentes da
posição do corpo ereto ou em decúbito
 Transversal ou horizontal: axiais são cortes feitos fazendo ângulo reto ao
longo de qualquer eixo longitudinal do corpo ou partes
 Cortes ou planos oblíquos: são os que se inclinam ou desviam de qualquer
dos três planos do corpo. Imagem sargital, coronal, axial

Superfícies e partes do corpo:

Posterior ou dorsal: parte posterior do corpo, planta dos pés e o doso das mãos
Anterior ou ventral: parte anterior do corpo, inclui o dorso dos pés e as palmas das
mãos

Posicionar: arte de colocar um paciente em determinadas posições para demonstrar
ou visualizar, radiograficamente, partes especificas do corpo na radiografia ou em
outros receptores
Posição em duas formas = geral e especifica:

 Posição geral:
 Decúbito dorsal: deitado de barriga para cima
 Decúbito ventral: deitado de barriga para baixo
 Ereta


Tayná Magalhães
ESTOMATOLOGIA I
 Posição especifica: posição descrita a uma parte do corpo mais próxima ao
filme ou receptor de imagem ou por aquela parte do corpo pela qual esta
entrando e saindo o feixe de Raios – X
Ex: lateral, obliqua, frente (ventral) e costas (dorsal)


Incidência e área de incidência:
 Termo de posicionamento usado para descrever o trajeto do feixe de Raios – X,
quando este atravessa o paciente, é o ponto ou área de entrada dos Raios–X
 Incidência em PA: o trajeto é posterior -> anterior
 Incidência em AP: o feixe entra pela anterior e sai posterior
 Axial: em relação ao eixo longitudinal
 Tangencial: tocar em uma curva ou superfície apenas em um ponto

Termos de relação:
 Termos de posicionamento e/ou anatômicos que descrevem as relações com as
partes do corpo
 Medial/mesial: em direção ao centro ou ao plano mediano ou linha media
 Lateral: fica oposto do medial ou fora do centro ou mais longe da linha media do
corpo
 Proximal: próximo a origem ou inicio mais próximo a linha media
 Distal: distante da origem ou da linha media
 Cefálice ou superior: em direção a cabeça
 Caudas ou inferior: em direção aos pes
 Ipsilateral: do mesmo lado do corpo
 Contralateral: do lado oposto do corpo ou da parte do corpo
 Interior: próximo ao centro
 Exterior
 Superficial
 Profundo

Termo em relação de movimento:
 Flexão: o ângulo entre as partes é diminuído
 Extensão: o ângulo entre as partes aumenta
 Hiperextensão: é a extensão de uma articulação além da posição reta ou neutra
 Protrusão: movimento para frente
 Retração: movimento para trás








Tayná Magalhães
ESTOMATOLOGIA I


Técnicas intrabucais:


 P1 – posição 1 (arcada superior):
 Cabeça ereta;
 Plano sagital perpendicular ao plano horizontal;
 Plano de Camper (trágus – asa do nariz) e plano oclusal;
 Plano de Camper, plano oclusal superior e linha bipupilar paralelos ao
plano horizontal

 P2 – posição 2 (arcada inferior):
 Cabeça em hiperextensão;
 Plano de Camper MODIFICADO (trágus – comissura labial) paralelo ao
plano horizontal;
 Plano oclusal inferior paralelo ao plano horizontal

PERIAPICAL:
 Bissetriz
 Paralelismo

Indicações:
 Extensão dos processos de carie (incipiente, recidivante, comunicação
com a câmara pulpar)
 Mineralização, módulos pulpares e reabsorção;
 Forma da câmara pulpar e condutos radiculares
 Manipulação dos condutos radiculares (forma, tamanho e número de
raízes)
 Cronologia de erupção, relação dentição decídua/permanente
 Existência de anomalias dentarias
 Lesões patológicas periapicais e patologia ósseas

Técnica da Bissetriz:
Feixe de raios – X deve incidir perpendicularmente ao plano bissetor, formado pelo
plano do dente e do filme
 Angulação: termo utilizado para descrever o alinhamento do feixe central de
raios – X nos planos horizontal e vertical

Ângulo de incidência do feixe de raios – X = são usados para a obtenção de
radiografias do órgão dental, com menor grau de alongamento ou
encurtamento.
Tayná Magalhães
ESTOMATOLOGIA I


Verticais: Movimentação do cilindro em relação a linha de oclusão
 ARCADA SUPERIOR = ÂNGULOS POSITIVOS
 ARCADA INFERIOR = ÂNGULOS NEGATIVOS

Horizontais: estão relacionados com o plano sagital mediano e são determinados pelo
movimento horizontal do cabeçote do aparelho (varia de 0° a 90°)
OBS: SE NÃO FICAR NA HORIZONTAL, OCORRE UMA SOBREPOSIÇÃO DA IMAGEM

Posicionamento dos filmes:
 Lado de exposição: aquele sem cor, sem inscrições nem nomenclaturas fica
voltado para o feixe de raio
 Longo eixo do filme: dentes anteriores é vertical e posteriores é horizontal
 Picote: bolinha que orienta o lado que deve ser lido e deve ser sempre voltada
para a porção oclusal ou mesial dos dentes
 Dedo indicador/polegar (mão oposta): arcada superior é o indicador, arcada
inferior é o polegar, se for nos incisivos não precisa ser a mão oposta

Colocação do filme de acordo com a sua região:
1) Região dos dentes molares (superiores e inferiores)
2) Região dos dentes pré-molares (superiores e inferiores)
3) Região dos dentes caninos e incisivo lateral (superiores)
4) Região dos dentes caninos (inferiores)
5) Região dos dentes incisivos centrais (superiores)
6) Região dos dentes incisivos laterais e centrais (inferiores)

O filme deve abranger os dentes de cada região a ser examinada, ultrapassando a face
oclusal ou incisal de 4 a 5 mm
 MAXILA MANDÍBULA
MOLARES +20° A + 30° - 0° A -5°
PRÉ-MOLARES +30° A + 40°-5° A -10°
CANINOS +40° A + 45° -10° A -15°
INCISIVOS + 45° A +50° -15 A -20°
 MAXILA MANDÍBULA
MOLARES 80° A 90° 80° A 90°
PRÉ-MOLARES 70° A 80° 70° A 80°
CANINOS 60° A 75° 45° A 50°
INCISIVOS 0° 0°
Tayná Magalhães
ESTOMATOLOGIA I

Áreas de incidência do feixe de Raios – X
a) Região dos dentes molares: incide na região correspondente a intersecção da
linha imaginaria com a da comissura palpebral externa
b) Região dos pré-molares: incide na região de intersecção da linha imaginaria com
o centro da pupila
c) Região dos caninos: incide na região de intersecção da linha imaginaria na asa do
nariz
d) Região dos incisivos: incide na região de intersecção da linha imaginaria partindo do
ápice nasal







Técnica do paralelismo:
Exame radiográfico do dente e região periapical (técnica do cilindro longo)
Aumenta a distância área-focal/objeto
 Uso de suportes especiais para o filme, que facilitam a manutenção do
mesmo
 Melhor a relação de paralelismo entre o longo eixo do dente e do filme
 Diminuição das possibilidades de alongar ou encurtar a imagem
radiográfica
 Maior simplicidade na execução do exame
 Manutenção do filme
 Exame radiográfico padronizado (radiografias iguais em épocas diferentes)
 Imagens com dimensões mais próximas do real
 Detalhe radiográfico
 AH, AV e PI determinados pelo suporte porta-filme
 Maior tempo de exposição (maior distância focas = 40cm)
 Desconforto
 Maior custo operacional

1º prepara o paciente; 2º coloca o filme no suporte; 3º suporte levado a boca e
mantido pela oclusão; 4º adaptação do localizador ao suporte; 5º tempo de exposição;
6º tomada radiográfica
Tayná Magalhães
ESTOMATOLOGIA I

Técnica interproximal ou bite wing
Faces interproximais de posteriores e crista alveolar
Não radiografa raízes
Finalidades:
 Carie proximal
 Lesão periodontal
 Adaptação marginal de restaurações
 Avaliar crista alveolar
Filmes radiográficos: Tamanho = 5,4 X 2,7 ; 3,1 X 4,1 (cm)
Colocação do filme:
1. Asa mordida/aleta previamente adaptada ao filme
2. Lado de exposição – lado da aleta
3. Posicionar primeiro na inferior
4. Solicitar a oclusão do paciente (lenta)
Área de incidência:
 MOLAR = vestibular 2º molar
 PRÉ-MOLAR = distal do 2º PM

Ângulo de incidência:
 AV = 0° A + 10°
 AH = paralelo as proximais
Protocolo:
1. Prepara o paciente
2. Posicionamento do mesmo
3. Posicionamento da cabeça
4. Colocação da asa na mordida
5. Cabeçote
6. Tempo de exposição
7. Tomada radiográfica

Técnica radiografia oclusal:

Visualizar dentes e áreas adjacentes em uma maior amplitude que no exame periapical
Indicações:
 Complementar exame periapical
 Pesquisar raízes residuais
 Dentes inclusos e supranumerários
 Grandes áreas patológicas
 Fraturas maxilares
Tayná Magalhães
ESTOMATOLOGIA I
 Fenda palatina
 Sialolito nas glândulas salivares

NÃO USA PARA CARIE/RESTAURAÇÃO

Posição da cabeça:
P1: plano de Camper (horizontal = maxila)
P2: plano de Camper modificado (horizontal = mandíbula)

Colocação do filme: 5,7 X 7,5 (maior área de exame)
Fixação do filme: com dentes (desdentados colocam com o dedo)

Áreas examinadas:
 Maxila = oclusal total; de incisivos; de caninos; de pré e molares; de assoalho do
seio maxilar; da região de tuber
 Mandíbula = oclusal total; parcial; da região de sinfase (mento)

Ângulos de incidência:
Maxila
Total +65° e 0° Glabela
Incisivos +65° e 0° Ápice nasal
Caninos +65° e 45° Forame infraorbitário
Pré e molares +65° e 90° Forame infraorbitário

Mandíbula
Total -90° e 0° Porção mediana do assoalho
Parcial -90° e 0° Lado de interesse
Sínfise -55° e 0° Sínfise mandibular

OBS: se o paciente tem torus e você quer confirmar o diagnóstico, usa o filme
periapical

Em odontopediatria: 4 filmes periapicais dobrados ao meio – posteriores
 1 oclusal sobrado ao meio – anteriores
