Questão 1
Correto
Atingiu 1,00 de 1,00
Marcar questão
Texto da questão
Em uma empresa de construção civil, os novos estagiários precisam demonstrar o quanto de estabilidade em estruturas eles conhecem. A partir dos dados repassados, apresentados na figura, fizeram alguns cálculos para comparação dos dados.

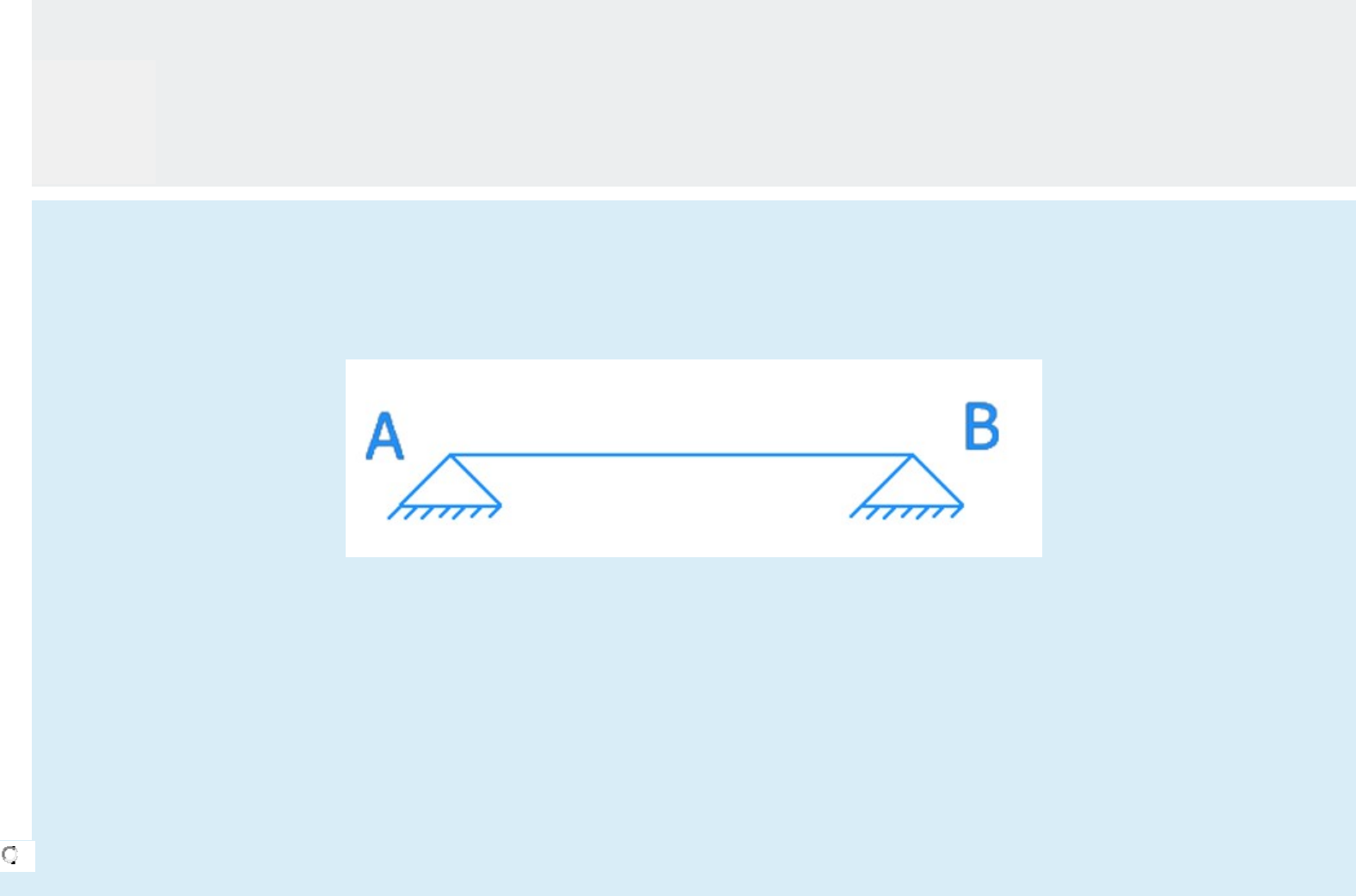

Figura – Estrutura bi apoiada
Fonte: Elaborado pelo autor

Com base na figura, os estagiários fizeram as seguintes avaliações:

I. A estrutura representada é definida como isostática.
II. A estrutura apresenta números de graus de mobilidade retirados pelo vínculo igual a 4.
III. A estrutura apresenta o número de incógnitas maior que o número de equações.
Agora, assinale a alternativa que representa a alternativa correta:
Escolha uma:
a.
Apenas a afirmativa II está correta.
b.
Apenas as afirmativas II e III estão corretas.
Justificativa:
(F) I. A estrutura representada é definida como hiperestática, pois apresenta o número de incógnitas maior que o número de equações.
(V) II. A estrutura apresenta números de graus de mobilidade retirados pelo vínculo igual a 4.
(V) III. A estrutura apresenta o número de incógnitas maior que o número de equações.
c.
Apenas as afirmativas I e III estão corretas.
d.
Apenas a afirmativa I está correta.
e.
Apenas as afirmativas I, II e III estão corretas.
Questão 2
Correto
Atingiu 1,00 de 1,00
Marcar questão
Texto da questão
Após algumas análises o engenheiro percebeu que uma estrutura, por mais que esteticamente esteja atraente, as restrições precisam permitir estabilidade e impedir qualquer natureza de instabilidade.

Figura – Projeto de pórtico plano
Fonte: Elaborado pelo autor

Analisando a figura, marque V para verdadeiro e F para falso:

(   ) A estrutura apresenta 3 apoios fixos.
(   ) A estrutura é hiperestática, pois o número de equações é maior que o número de incógnitas.
(   ) A estrutura apresenta 6 incógnitas calculadas pelas reações de apoio.
(   ) A estrutura é externamente hiperestática pois o número de reações é menor do que as equações de equilíbrio da estática.
Assinale a alternativa que apresenta a sequência correta:
Escolha uma:
a. V – V – V – V.
b. F – F – F – F.
c. F – V – V – F.
d. V – F – V – F.
(V) A estrutura apresenta 3 apoios fixos.
(F) Para que uma estrutura seja hiperestática, o número de incógnitas tem que ser maior que o número de equações.
(V) A estrutura apresenta 6 incógnitas calculadas pelas reações de apoio.
(F) A estrutura é externamente hiperestática pois o número de reações é maior do que as equações de equilíbrio da estática.
e. F – F – F – V.
Questão 3
Correto
Atingiu 1,00 de 1,00
Marcar questão
Texto da questão
Dada a viga a seguir, calcule os valores da soma das reações de apoio (R), das equações de equilíbrio (E), do número de equações referentes às rótulas (r) e do grau hiperestático (g), depois preencha corretamente com os termos relacionados:

Figura – Viga
Fonte: Santos, 2017

Para a viga dada, os valores são:
R = _____, E = _____ , r = _____ e g = _____.
Assinale a alternativa que completa o enunciado:
Escolha uma:
a. 7, 3, 1 e 2.
b. 6, 3, 2 e 2.
c. 6, 4, 1 e 1.
d. 7, 4, 2 e 2.
e. 6, 3, 2 e 1.
Para a viga dada, os valores são: R = 6, E = 3, r = 2 e g = 1.


Logo:
Questão 4
Correto
Atingiu 1,00 de 1,00
Marcar questão
Texto da questão
O projeto e construção de estruturas é uma área no qual muitos engenheiros se especializam, por ser de grande importância dentro da engenharia civil. Diante disso, analise as informações a seguir:

I. As rótulas geram equações extras, e são somadas nas equações de equilíbrio da Estática.
II. As vigas com múltiplos graus hiperestáticos são definidas em função de suas rótulas.
III. Calcular o grau de hiperestaticidade é o passo seguinte a escolha do método a ser utilizado para o cálculo dos esforços e momento.
IV. As estruturas devem ser capazes de receber os esforços externos, absorvê-los internamente e direcioná-los aos apoios.
Agora, assinale abaixo a alternativa CORRETA:
Escolha uma:
a.
I e II, somente.
b.
I e IV, somente.
A resposta correta é: I e IV, apenas.
Justificativas para as alternativas incorretas:
As vigas com múltiplos graus hiperestáticos são definidas em função de suas reações de apoio e suas rótulas.
Calcular o grau de hiperestaticidade é o primeiro passo antes da escolha o método a ser utilizado para o cálculo dos esforços e momento.
c.
I e III, somente.
d.
III e IV, somente.
e.
II e III, somente.
