INSTITUTO FEDERAL
SANTA CATARINA
Disciplina: Mecânica dos Sólidos I
Aluno: ________________________________________________________Data: ________________

EXERCÍCIOS – Tensões

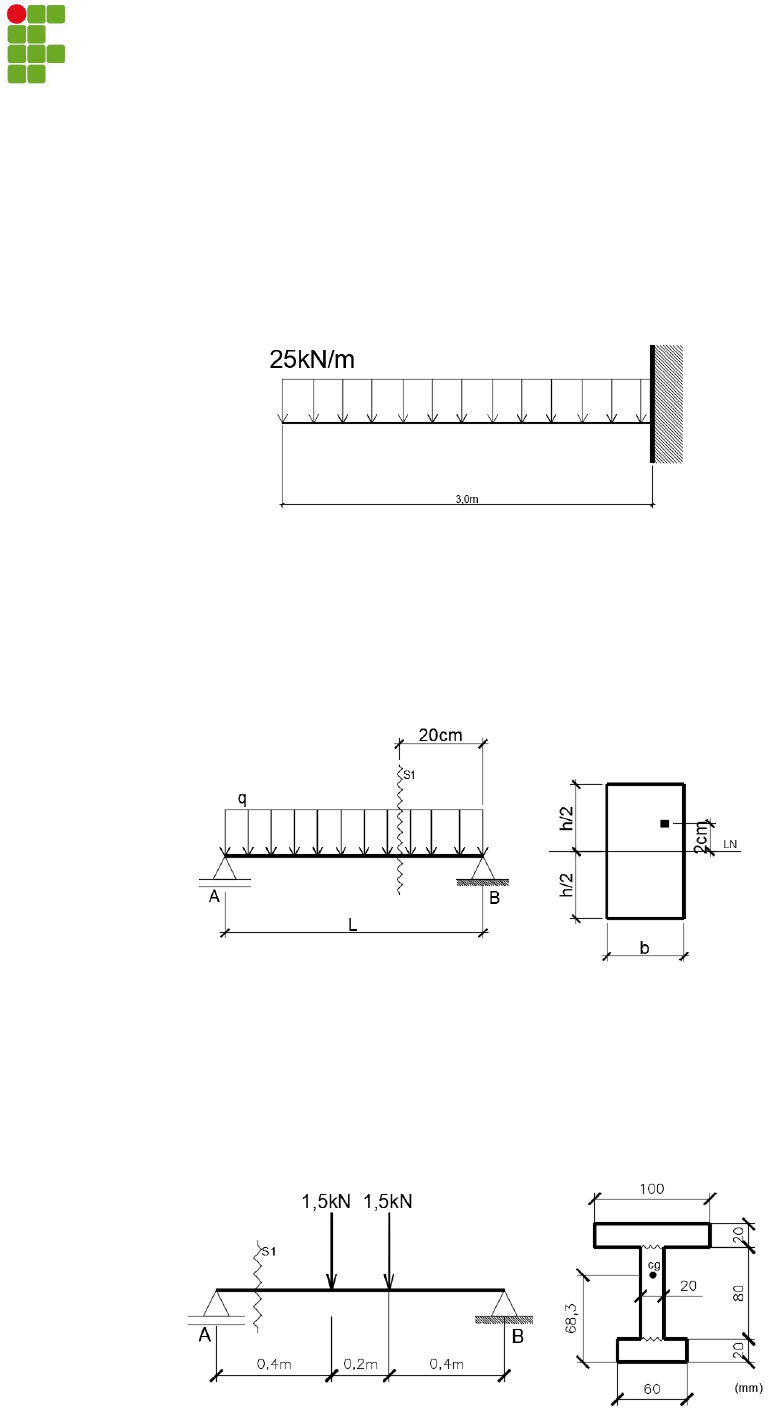

1 – A seção transversal da viga da figura é retangular com h=2b. Sabendo-se que =140MPa, quer sob
tração, quer sob compressão, pede-se as dimensões dessa seção transversal.
Resp.: b106,42mm; h212,85mm




2 – Uma viga metálica de vão L=3m está sob a ação de um carregamento uniformemente distribuído
q=1,6kN/m. A viga apresenta um seção transversal retangular, de base b=2,5cm e h=10cm. Determine a
tensão normal () e a tensão de cisalhamento (Ʈ) no ponto C.
Resp: = -4,3MPa;  = -1,05MPa



3 – A viga abaixo é constituída por três peças coladas umas às outras. Sabe-se que a largura de cada
junta colada é de 20mm. Determine a tensão de cisalhamento medida na seção S1, atuante sobre as
juntas coladas.
Resp.: 1= 0,725MPa; 2 = 0,608MPa




INSTITUTO FEDERAL
SANTA CATARINA

4 – Uma peça, e em forma de perfil T, está submetida a uma força de 6,7kN. Determine a máxima tensão
de compressão e a máxima tensão de cisalhamento atuante.
Resp.:  = -278MPa ;  = 16,45MPa



5 – A seção transversal abaixo é feita de madeira e está sujeita a um esforço cortante V=3kN. Determine
a tensão de cisalhamento atuante no ponto P, e a máxima tensão de cisalhamento atuante na seção
transversal.
Resp.: P= 0,345MPa; máx= 0,36MPa
