EH610
Comandos Elétricos em

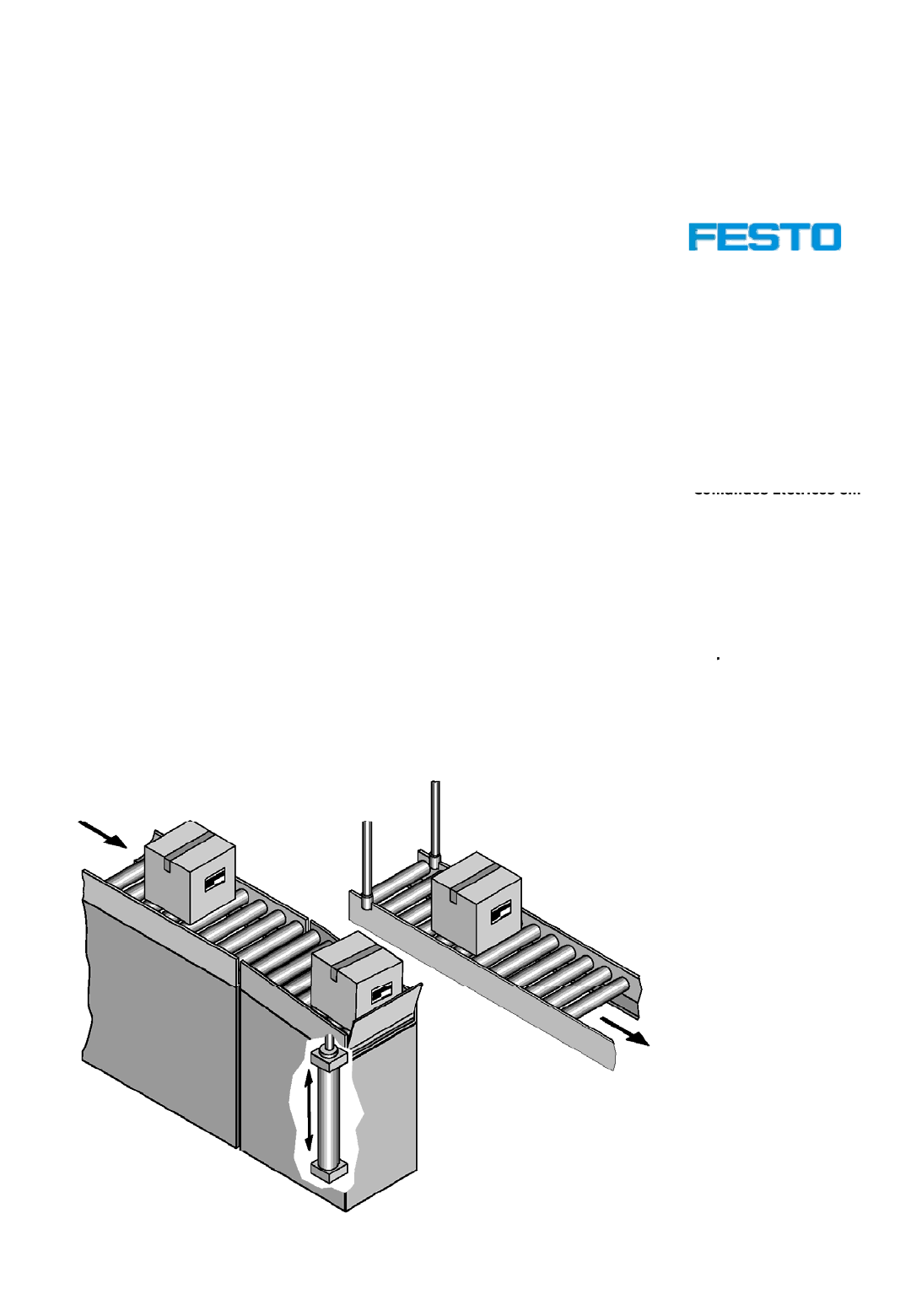

O dispositivo de elevação abaixo, transporta peças de um patamar para
outro. Usando-se um cilindro de dupla ação, desenvolva um circuito eletro
hidráulico para comandar o dispositivo Comandos Elétricos em
Sistemas Hidráulicos
EXERCÍCIO 01
Dispositivo de
hidráulico para comandar o dispositivo.
A lógica de funcionamento é:
• Ao chegar uma caixa o cilindro avança;
• O cilindro só irá recuar quando a caixa escorregar para a esteira
seguinte;
• Use fins de curso para determinar a chegada e saída da caixa.
p
Elevação
Festo Automação Ltda.
Rua Giuseppe Crespi, 76
Jardim Santa Emília
São Paulo - SP
04183-080
Tel: (0xx11) 5013-1616
Fax: (0xx11) 5013-1613
www.festo.com.br
EH610
Comandos Elétricos em
Um dispositivo para controle de uma porta de forno, é composto de um
cilindro de dupla ação. Desenvolva um circuito eletro hidráulico para
comandar o fechamento e a abertura total e parcial da porta Comandos Elétricos em
Sistemas Hidráulicos
EXERCÍCIO 02
Porta de Forno
comandar o fechamento e a abertura total e parcial da porta.
Deverão ser usados três botões, sendo que: S1 promove a abertura, S2 o
fechamento e S3 a parada.
Festo Automação Ltda.
Rua Giuseppe Crespi, 76
Jardim Santa Emília
São Paulo - SP
04183-080
Tel: (0xx11) 5013-1616
Fax: (0xx11) 5013-1613
www.festo.com.br
EH610
Comandos Elétricos em
No processo de carimbagem deve ser controlado a pressão. Essa pressão
deverá ser regulada por um pressostato.
Desenvolva um circuito eletro hidráulico Leve em consideração os Comandos Elétricos em
Sistemas Hidráulicos
EXERCÍCIO 03
Carimbagem
Desenvolva um circuito eletro hidráulico. Leve em consideração os
seguintes aspectos:
• O atuador deverá avançar quando o botão S1 for pressionado;
• Use um pressostato para comandar o retorno do atuador.
g
Festo Automação Ltda.
Rua Giuseppe Crespi, 76
Jardim Santa Emília
São Paulo - SP
04183-080
Tel: (0xx11) 5013-1616
Fax: (0xx11) 5013-1613
www.festo.com.br
Desenvolva um circuito eletro hidráulico para a prensa abaixo. Leve em
consideração os seguintes aspectos.
EH610
Comandos Elétricos em
• Use um sistema com bimanual de segurança;
• O martelo da prensa só deverá descer quando:
• Um sensor detectar que a grade de proteção foi totalmente
abaixada;
• Uma barreira de luz não detectar presença de objetos.
• O retorno acontece automaticamente quando a prensa acionar um fim de
curso.
Comandos Elétricos em
Sistemas Hidráulicos
EXERCÍCIO 04
Prensa com
Bimanual de segurança
Festo Automação Ltda.
Rua Giuseppe Crespi, 76
Jardim Santa Emília
São Paulo - SP
04183-080
Tel: (0xx11) 5013-1616
Fax: (0xx11) 5013-1613
www.festo.com.br
EH610
Comandos Elétricos em
Em uma morsa são fixadas peças de dois diferentes materiais (peças
metálicas e peças de plástico) para posterior furação.
Desenvolva um circuito eletro hidráulico para a morsa abaixo Leve em Comandos Elétricos em
Sistemas Hidráulicos
EXERCÍCIO 05
Morsa Hidráulica
Desenvolva um circuito eletro hidráulico para a morsa abaixo. Leve em
consideração os seguintes aspectos.
• A morsa apenas fechará quando o botão S1 for pressionado e houver a
presença de peça;
• A morsa abrirá quando o botão S2 for pressionado;
• O sistema deverá detectar automaticamente o material da peça;
• Caso a peça seja metálica a morsa deverá fixar a peça com uma pressão o sa d ául ca
Metal ou
Plástico
• Caso a peça seja metálica, a morsa deverá fixar a peça com uma pressão
de 40 bar;
• Caso a peça seja de plástico, a morsa deverá fixar a peça com uma
pressão de 20 bar;
Festo Automação Ltda.
Rua Giuseppe Crespi, 76
Jardim Santa Emília
São Paulo - SP
04183-080
Tel: (0xx11) 5013-1616
Fax: (0xx11) 5013-1613
www.festo.com.br
EH610
Comandos Elétricos em
Uma furadeira tem o movimento de avanço do mandril realizado por um
cilindro hidráulico e funciona da seguinte maneira:
Comandos Elétricos em
Sistemas Hidráulicos
EXERCÍCIO 06
Furadeira
• O processo é iniciado quando o botão S1 for pressionado;
• A mesma peça pode receber vários furos, por esse motivo o processo é
finalizado quando executar o número de ciclos pré-estabelecido em um
contador (número de furos);
• Dependendo do material da peça, a velocidade de avanço do mandril pode
ser ajustado manualmente entre rápido e lento através de um botão S2 (botão
trava);
u ade a
Obs.: Um ciclo é o movimento de ida e volta do mandril.
Projetar o esquema de comando eletro hidráulico.
Festo Automação Ltda.
Rua Giuseppe Crespi, 76
Jardim Santa Emília
São Paulo - SP
04183-080
Tel: (0xx11) 5013-1616
Fax: (0xx11) 5013-1613
www.festo.com.br
Desenvolva um circuito eletro hidráulico para a furadeira. Leve em
EH610
Comandos Elétricos em
Desenvolva um circuito eletro hidráulico para a furadeira. Leve em
consideração os seguintes aspectos.
• O mandril da furadeira avançará rapidamente quando o botão S1 for
pressionado;
• Na metade do curso a velocidade de avanço do mandril diminui para o
processo de usinagem;
• Um fim de curso comandará o retorno rápido do mandril.
• A bomba deverá ficar em alívio quando o sistema estiver parado. Comandos Elétricos em
Sistemas Hidráulicos
EXERCÍCIO EXTRA
Dispositivo de
q p
Obs.: Para aumentar a velocidade no avanço, utilize um circuito
regenerativo de dois estágios.
Dispositivo de
Furação
R t Avanço Retorno
Rápido
Avanço
Rápido
Velocidade
de Trabalho
Festo Automação Ltda.
Rua Giuseppe Crespi, 76
Jardim Santa Emília
São Paulo - SP
04183-080
Tel: (0xx11) 5013-1616
Fax: (0xx11) 5013-1613
