INTRODUÇÃO AO ELETROCARDIOGRAMA (ECG)
 Por: Júlia Micheli Perez




Velocidade que corre o eletro: 25mm/seg, logo 25x60=1500mm em 1 min.
1 Quadradinho = 1 mm = 0,04 seg ou 40 ms.

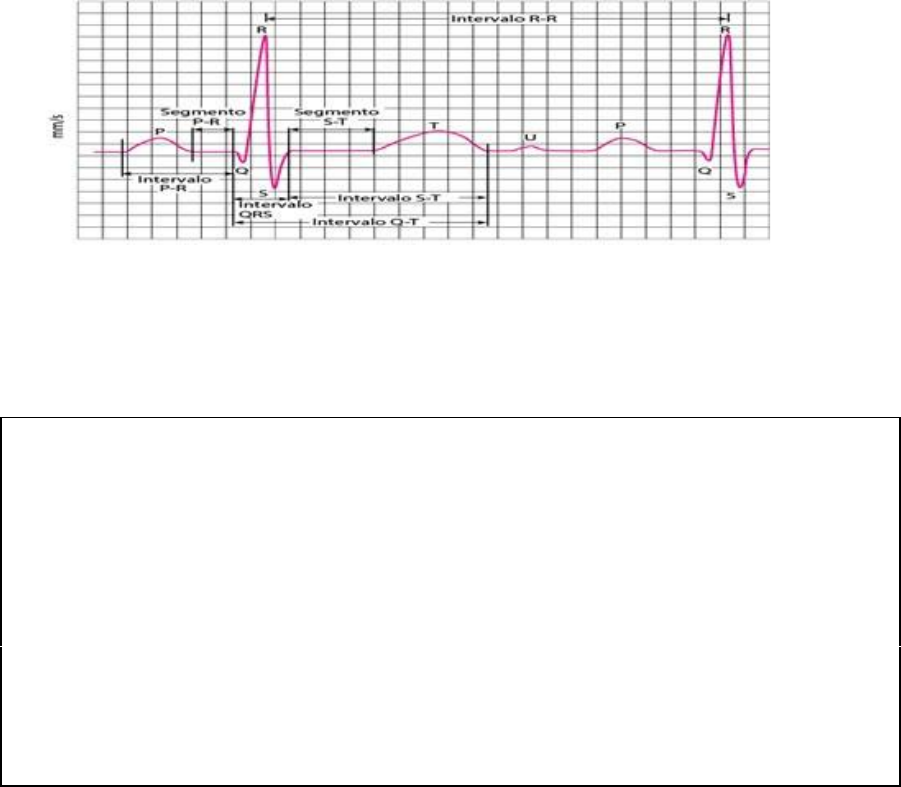

Passo a passo:
1° FC
2° ONDA P
3° INTERVALO PR
4° QRS
➢ - ONDA Q PATOLÓGICA?
➢ - BLOQUEIO DE RAMO
➢ - SOBRECARGA VENTRICULAR
5° CALCULAR EIXO

FREQUÊNCIA CARDÍACA
300/n° de quadradrões OU 1500/5,10,15... (Cada quadradrão = 5).
Frequência cardíaca normal: Entre 60 a 100 bpm.






ONDA P
Sinusal (Onda P positiva em DI,DII,aVF)
Sobrecarga atrial – “SAD” É ALTO E MAGRO.

 Onda P normal: Largura < 0,12s/120ms e Altura < 2,5mm.
 SAD: Largura > 0,12s/120ms e Altura > 2,5mm.
 INTERVALO PR (0,12s a 0,2s)


Todas as ondas P antecedem um co



Todas as ondas P antecedem um complexo QRS. O que existe é um atraso na condução, ou
seja, o intervalo PR é MAIOR que 200ms.


O intervalo PR alarga progressivamente pra então falhar e não produzir QRS. Ou seja, o
intervalo PR não é constante! Quando não produz QRS o ciclo se reinicia.


Pode-se analisar em qualquer derivação, entretanto
na DII é a mais fácil por conta da onda P ser maior.

Os intervalos PR são alargados, porém são fixos! É como se você tivesse um PR constante até
chegar um momento que a onda P é bloqueada e não produz QRS - podem existir diversas
ondas P sequenciais sem QRS. PRECISA DE MARCAPASSO!

Um ritmo totalmente anárquico! O átrio bate em uma frequência e o ventrículo em outra.
Melhor forma de ver é pedindo um DII longo, pois assim daria pra ver QRS em cima de onda P e
um ritmo anárquico por ex.

Q PATOLÓGICA
Patológica quando maior que 1 quadrado de duração e/ou do que 1/3 da altura do QRS.
Devemos analisar a onda Q sempre em 2 derivações contíguas para atestar que é patológica.

BLOQUEIO DE RAMO
Ritmo sinusal com QRS alargado (>1,2s ou 3 quadradinhos) na derivação V1.
Direito se: QRS pra cima E Esquerdo se: QRS para baixo. - Lembrar da relação c/ IAM.

SOBRECARGA VENTRICULAR
SOBRECARGA DE VENTRÍCULO DIREITO: Se o R > 5mm (5 Quadradinhos) em V1.
SOBRECARGA DE VENTRÍCULO ESQUERDO:
Socolow-Lion: Soma da onda S no V1 e onda R em V5 ou V6 dando >35mm. (Se (–) não exclui
sobrecarga, se (+) confirma SVE).
Cornel: Soma da onda R em aVL + Onda S em V3 dando > 2mm em mulheres ou > 28 mm em
homens.



Eixo NEGATIVO > 30° ------------> BDAS (Bloqueio divisional ântero-superior)

PAREDES
aVL, DI ---- Parede Lateral alta
DIII, aVF, DII – Parede inferior
V1-V4 – Parede Anterior
V5-V6 – Parede Lateral baixa
V3r-V4r – Ventrículo direito




EIXO CARDÍACO
