Questão 1
Completo Atingiu 0,50 de 0,50

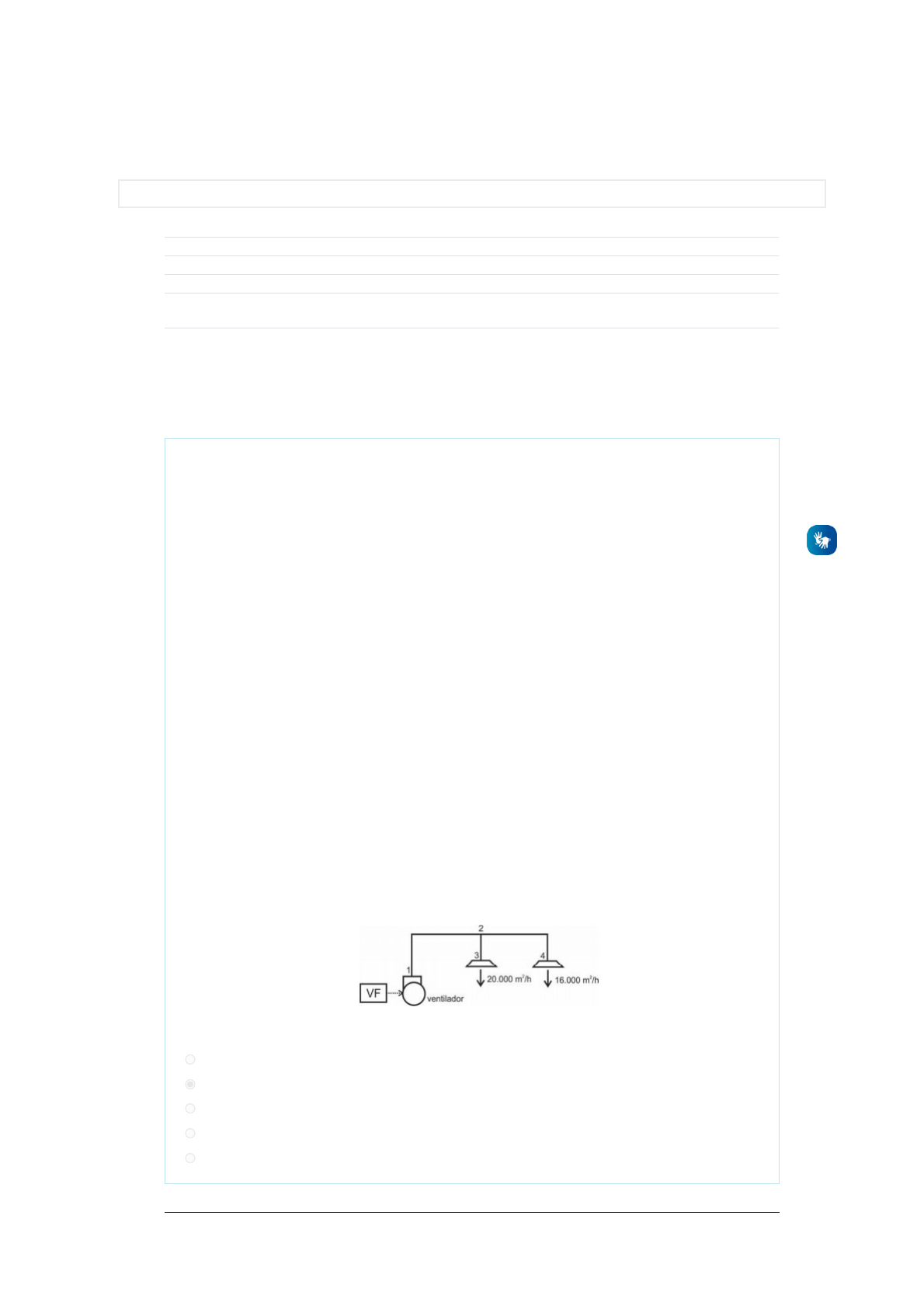

A figura a seguir ilustra o diagrama unifilar de uma rede de dutos simples. Os dutos têm
secção transversal retangular e estão instalados em um espaço acima do forro do ambiente,
onde a altura disponível para o duto nesse local é de 0,5 m. Um variador de frequência (VF)
controla a alimentação elétrica do ventilador, permitindo ajustar sua rotação.
Considerando essa situação, na qual o ventilador opera a 1.500 rpm, e os conceitos
relativos a projeto e dimensionamento de dutos de sistemas de ar condicionado, julgue os
itens seguintes.
I- Se a vazão de ar deve ser aumentada para 72.000 m3 /h, então o variador de frequência
(VF) deverá ser ajustado para que o ventilador opere na rotação de 3.000 rpm.
II- Em relação aos métodos de dimensionamento de dutos de distribuição de ar em
sistemas de ar condicionado, o método das iguais perdas de carga ou método da fricção
constante, baseia-se na adoção de valores práticos de perda de carga recomendados.
Valores em Pa/m reduzidos favorecem menores custos de energia, enquanto valores
elevados reduzem as dimensões dos dutos. Ramais curtos e próximos ao ventilador podem
ser dimensionados com menores valores de Pa/m, reduzindo assim a necessidade de
restringir excessivamente os dispositivos de balanceamento e regulagem. 85
III- Se o método da velocidade for adotado para o dimensionamento da secção do duto no
trecho 1-2 do circuito, com uma velocidade de 10 m/s admitida nesse trecho, então a
largura mínima do duto nesse trecho deverá ser de 2.000 mm.
Assinale a seguir a alternativa correta:
Escolha uma opção:
a. II apenas
b. I, II e III
c. II e III apenas
d. I e III apenas
e. I apenas
https://avas.unievangelica.edu.br/my
https://avas.unievangelica.edu.br/course/index.php?categoryid=9
https://avas.unievangelica.edu.br/course/index.php?categoryid=24
https://avas.unievangelica.edu.br/course/index.php?categoryid=25
https://avas.unievangelica.edu.br/course/view.php?id=2190
https://avas.unievangelica.edu.br/course/view.php?id=2190#section-23
https://avas.unievangelica.edu.br/mod/quiz/view.php?id=392753
10/12/2021 16:05 Pós-Aula - S18: Revisão da tentativa
https://avas.unievangelica.edu.br/mod/quiz/review.php?attempt=540560&cmid=392753 2/3
Questão 2
Completo Atingiu 0,50 de 0,50
Questão 3
Completo Atingiu 0,50 de 0,50
Um sistema de 4 dutos de mesmo diâmetro, 2 para insuflar e 2 para captar mecanicamente
o ar, será utilizado em um auditório com capacidade de 90 pessoas. Atendendo os limites
padrões de ventilação geral, adotou-se 20 m /h como o ar necessário por pessoa.
Desprezando-se vazões por fugas e admitindo a velocidade de 20 m/min, cada duto deverá
apresentar diâmetro, em m, de aproximadamente,
Escolha uma opção:
a. 7,5
b. 1,4
c. 0,7
d. 1,0
e. 5,4
3
Relacione os métodos utilizados no dimensionamento de dutos com suas respectivas
características, apresentadas a seguir.
As associações corretas são:
Escolha uma opção:
a. I – R , II – S , III – P
b. I – P , II – R , III – S
c. I – P , II – Q , III – R
d. I – Q , II – S , III – P
10/12/2021 16:05 Pós-Aula - S18: Revisão da tentativa
https://avas.unievangelica.edu.br/mod/quiz/review.php?attempt=540560&cmid=392753 3/3
...
Questão 4
Completo Atingiu 0,50 de 0,50
Um novo sistema de ventilação deve ser instalado, para atender satisfatoriamente um
edifício sujeito a uma reforma de ampliação. Para a situação existente (antes da
ampliação), um ventilador do fan-coil, acionado por um motor elétrico capaz de fornecer
uma potência máxima de 5 kW, funcionava em 1.230 rpm e consumia 3,375 kW. Em uma
primeira análise, verificou-se que o fan-coil existente possuía capacidade suficiente para
atender a carga térmica adicional gerada pela expansão, sendo necessário apenas ajustar a
vazão de ar de 700 m^3/h para 850 m^3/h . O engenheiro mecânico responsável pela
obra foi questionado a respeito da possibilidade de ajustar a vazão desse ventilador por
meio da modificação da relação de transmissão entre o motor e o ventilador. Para atender
ao novo sistema de ventilação, será necessário.
Escolha uma opção:
a. substituir o fan-coil como um todo, uma vez que o sistema com as características acima é inviável.
b. ajustar a relação de transmissão, de forma a elevar a rotação do ventilador para aproximadamente 1.500 rpm.
c. ajustar a relação de transmissão, de forma a reduzir a rotação do ventilador para aproximadamente 1.000
rpm.
d. substituir o motor do ventilador.
e. ajustar a relação de transmissão, de forma a elevar a rotação do ventilador para aproximadamente 1.250 rpm.
