Centro Federal de Educação Tecnológica Celso Suckow da Fonseca
Curso Superior de Engenharia de Produção

Resistência dos Materiais

Prof. Coordenador: Ricardo Alexandre Amar de Aguiar Data:
Tutoria à Distância: Polo:
Aluno (a): Período: Mat.:

APX3 – 2021/1

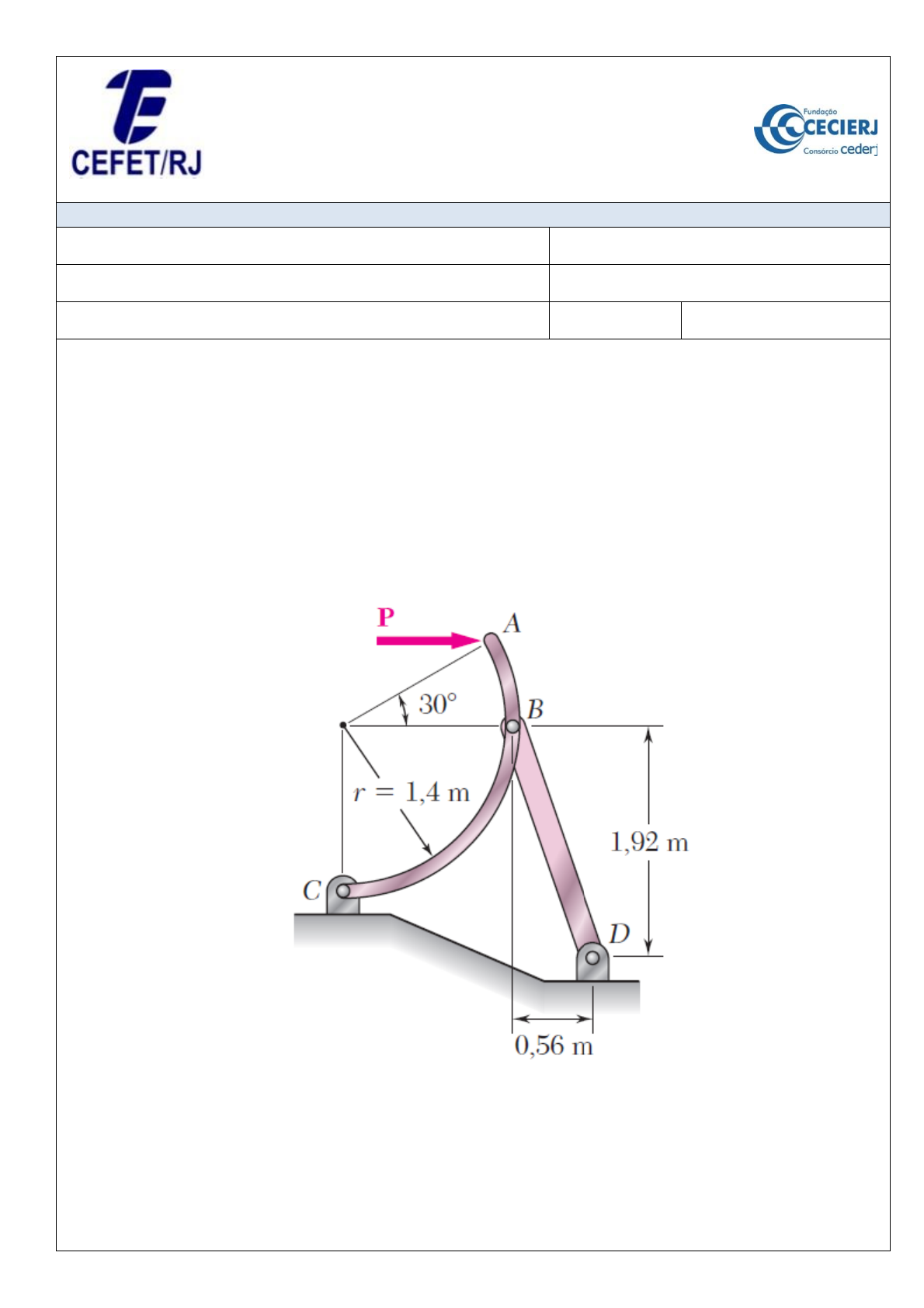

1) Para a estrutura apresentada abaixo, determine os menores valores admissíveis para os diâmetros dos pinos
C e D. Sabe-se que P= 500 N e que a tensão de cisalhamento média nos pinos não pode ser superior a 70 MPa.
(valor - 2,0).








2) Duas barras de seções cilíndricas, AB de alumínio (E= 70 GPa, α = 23,6 x 10-6/ºC) e BC de aço (E= 200
GPa, α = 11,7 x 10-6/ºC), são engastadas em ambas as extremidades A e C e livre de tensões quando a
temperatura é de 20 ºC. determine: a) a temperatura nas barras na qual a tensão normal na barra de alumínio
(AB) será igual a -80,0 MPa; e b) a variação no comprimento da barra de aço (valor - 2,0).



3) Um Motor de helicóptero transmite 600 kW ao eixo do rotor AB quando a hélice está girando com rotação
de 500 rpm. Determine o menor diâmetro do eixo tubular AB para uma tensão de cisalhamento máxima
admissível de 65 MPa e que também, o ângulo de torção no eixo não seja maior que 1,2°. O eixo tubular AB é
de aço inoxidável AISI 302 (G = 75 GPa) e apresenta 0,8 m de comprimento (valor 2,0).
d1= 1,6 d2





4) Para a viga e o carregamento indicados construa o diagrama de força cortante e o de momento fletor e
dimensione a seção transversal da viga sabendo-se que ela é de aço e apresenta YS = 360 MPa. Usar FS = 2,0.
Calcular também a tensão normal provocada pelo momento fletor em C, para um ponto afastado 10 mm da
linha neutra, para um na superfície superior do perfil e para um na superfície inferior do perfil T mostrado.
Considerar F1=9,0 kN, F2=8,0 kN, q= 10,5 kN/m, L1 =1,0 m, L2 = 1,0 m, L3 = 1,5 m, L4 = 4,5 m (valor - 2,0).




5) Determine o máximo valor do carregamento F1 (kN) para viga com o carregamento indicado, sabendo-se
que ela é de aço e apresenta YS = 320 MPa. Usar FS = 2,5. Esboçar os diagramas de força cortante e de
momento fletor. Considerar: L1 = 1,5 m, L2 = 1,8 m, h = 2b, t=10 mm e b= 80 mm (valor - 2,0).
