FICHA DE EXERCÍCIOS (01)

Problema 01: Calcule a fmm da bobina com 25 espiras ligada em série com o
resistor de 10 Ohms e uma fonte de 20 V, considerando a resistência da bobina
desprezível.
Problema 02: Sabendo que 2 𝑊𝑏 é produzido por um ímã natural, calcule a
densidade de fluxo magnético B que atravessa uma chapa em forma de quadrado
de lado 2 cm posicionado perpendicularmente ao ímã.


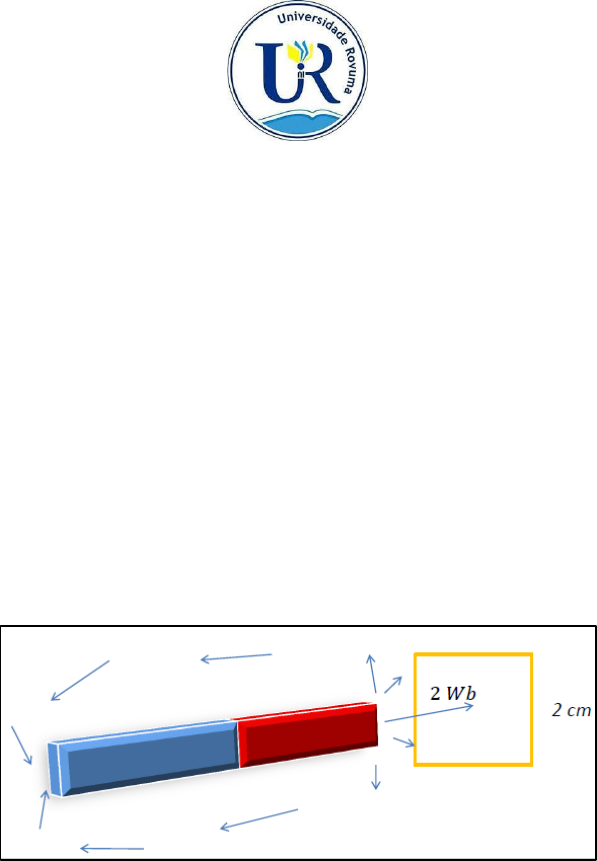

Figura 1.
Problema 03: Pretende-se desenhar um indutor que usa um núcleo magnético
da figura 2 abaixo. O núcleo tem uma área uniforme de secção transversal 𝐴𝑐 =
0,75 𝑝𝑜𝑙2 e comprimento médio 𝑙𝑐 = 8 𝑝𝑜𝑙. Tem um entreferro ajustável de
comprimento 𝑔 e um enrolamento de 𝑁 espiras.
a) Calcular 𝑔 𝑒 𝑁, tais que a indutância seja 15mH e que o indutor possa
operar com corrente máxima de 5 A sem se saturar. Suponha que se
apresenta a saturação quando a densidade máxima do fluxo no núcleo é
maior que 1.7 T e que o núcleo tenha permeabilidade 𝜇 = 300𝜇0.
b) Para uma corrente de indutância de 5 A, calcule:
i) a energia magnética armazenada no entreferro e
ii) a energia magnética armazenada no núcle

Elaborado por: Engº. Felipe P. Pawandiua

Figura 2.
Problema 04: O circuito magnético da figura 3, consiste de material magnético
em uma pilha cuja a altura é D. se o ferro tem uma permeabilidade 𝜇 = 750𝜇0 e
omitindo os efeitos de dispersão.
Calcule:
a) O comprimento médio 𝑙𝑐 e a área de secção transversal.
b) A relutância do núcleo e do entreferro.
Para N=75 espiras, calcule:
c) A indutância.
d) A corrente necessária para obter um B em entreferro igual 1.2T.

Figura 3:
Problema 05: O lado de alta tensão de um transformador tem 500 espiras,
enquanto o de baixa tensão tem 100 espiras. Quando ligado como abaixador, a
corrente de carga é de 12 A. Calcule:
a) A relação de transformação.
b) A componente de carga da corrente primaria.
c) Calcule a relação de transformação do transformador, quando usado
como transformador elevador.

Elaborado por: Engº. Felipe P. Pawandiua
Problema 06: Um transformador de 6,4 kVA, 2300/115 V, 50 Hz foi projectado
para ter uma f.e.m induzida de 2.5 volts/espiras. Imaginando-o um
transformador ideal, calcule:
a) O número de espiras do enrolamento de alta tensão 𝑁𝑎.
b) O número de espiras do enrolamento de Baixa tensão 𝑁𝑏 .
c) A corrente nominal para o enrolamento de alta tensão 𝐼𝑎.
d) A corrente nominal para o enrolamento de baixa tensão 𝐼𝑏.
e) A relação de transformação funcionando como elevador.
f) A relação de transformação funcionando como abaixador.
Problema 07: O lado de alta tensão de um transformador abaixador tem 800
espiras e o lado de baixa tensão tem 100 espiras. Uma tensão de 240 V é
aplicada ao lado de alta e uma impedância de carga de 3Ω “e ligada ao llado de
baixa tensão. Calcule:
a) A corrente e tensão no secundário.
b) A corrente primária.
c) A impedância de entrada do primário a partir da relação entre tensão e
acorrente primárias.
d) A impedância de entrada do primário.
Problema 08: O circuito equivalente da figura 4, mostra um transformador
ideal em que a impedância 𝑅2 + 𝑗𝑋2 = 1 + 𝑗4 Ω está conectada em série com o
secundário. A relação de espiras é 𝑁1/𝑁2 = 5; 1.
a) Desenhe um circuito equivalente cuja a impedância em serie esteja
referida ao primário.
b) Para uma tensão eficaz de primário de 120 V e um circuito conectado
entre os terminais AB, calcule a corrente do primário e a corrente que
flui no curto circuito.

Figura 4.

Elaborado por: Engº. Felipe P. Pawandiua
Problema 09: Um transformador abaixador de 500 kVA, 50 Hz, 2300/230 V,
tem os seguintes parâmetros: 𝑅1 = 0.1Ω, 𝑋𝐿1 = 0.3Ω, 𝑅2 = 0.001Ω, 𝑋𝐿 = 0.003Ω.
quando o transformador é usado como abaixador e está com carga nominal,
calcule:
a) Esboçar o circuito equivalente do transformador descrito no
problema.
b) As correntes primária e secundária;
c) As impedâncias internas primaria e secundaria;
d) As quedas internas de tensão primaria e secundaria;
e) As f.e.m induzidas primaria e secundaria, imaginando-se que as
tensões nos terminais e induzidas estão em fase.
f) A relação entre as fem induzidas primaria e secundaria e entre as
respectivas tensões terminais.
Problema 10: Os transformadores trifásicos podem ser construídos de duas
maneiras: i) banco trifásico (composto por 3 transformadores monofásicos) e ii)
núcleo trifásico (composto por um único núcleo). Esboce os esquemas desses
dois tipos de construção de transformador trifásico, apresentando as suas
respectivas ligações dos enrolamentos. Considere ligação estrela – triângulo.
