Aluno:

	Disciplina:  CIRCUITOS ELÉTRICOS I
	Período: 2022



		Quest.: 1

		1.

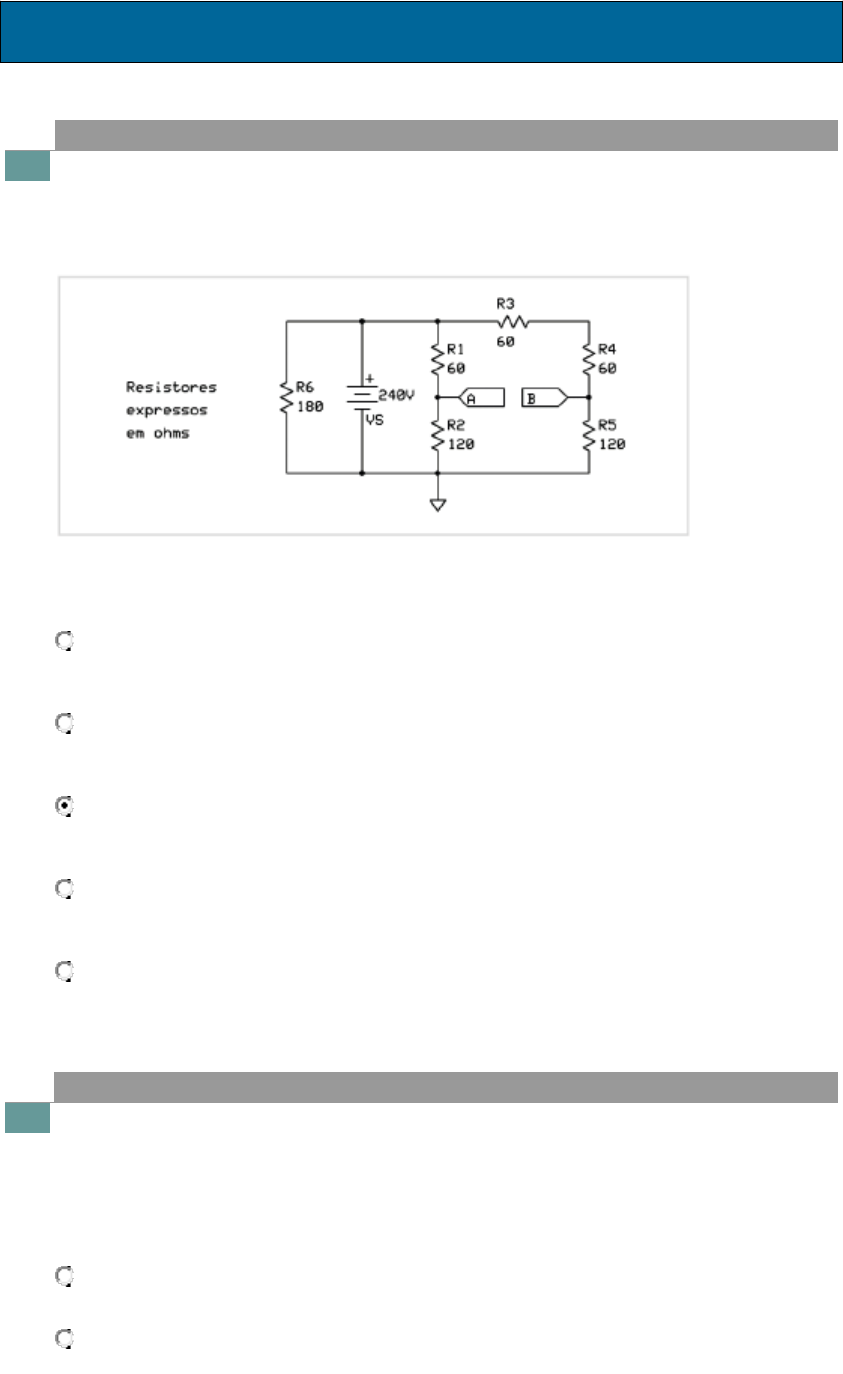

		No circuito a seguir, os circuitos equivalentes de Thévenin e de Norton, do ponto de vista dos terminais A e B (considerando A em relação a B), podem ser descritos pelos parâmetros:




	VTH = 120 V, RTH = RN = 240Ω, IN = 1 A.


	VTH = 120 V, RTH = RN = 100Ω, IN = 1,2 A.


	VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.


	VTH = 60 V, RTH = RN = 100Ω, IN = 0,6 A.


	VTH = 120 V, RTH = RN = 240Ω, IN = 0,5 A.



		Quest.: 2

		2.
		O teorema da superposição auxilia na resolução matemática de circuitos elétricos que possuem diversas fontes. Uma condição necessária para que esse teorema possa ser aplicado é que o circuito:




	Possua pelo menos um elemento capacitivo.


	Opere com frequência superior a 50 Hz.


	Não possua fontes dependentes.


	Seja linear.


	Possua apenas fontes de corrente.



		Quest.: 3

		3.
		(IF-TO,2016) Considere a associação de capacitores mostrado na figura a seguir.
Figura S4: Complementar ao exercício - Fonte IF-TO, 2016.
Determine a capacitância equivalente entre os terminais A e B.




	CAB = 7 μF


	CAB = 2,5 μF


	CAB = 10 μF


	CAB = 6 μF


	CAB = 5 μF



		Quest.: 4

		4.
		(UEG, 2014) A respeito da representação de capacitores e indutores em regime permanente do circuito CC, assinale a alternativa correta:




	Os capacitores podem ser substituídos por circuitos em aberto e os indutores por curtos-circuitos, uma vez que tensão e corrente no circuito são constantes.


	Os capacitores podem ser substituídos por curtos-circuitos e os indutores por circuitos em aberto, uma vez que tensão e corrente no circuito são constantes.


	Capacitores e indutores podem ser substituídos por curtos-circuitos, visto que, quando carregados, não exercerão oposição à passagem de corrente.


	Mesmo antes do regime permanente, durante o período transitório, logo após a energização do circuito, capacitores podem ser substituídos por circuitos em aberto e indutores por curtos-circuitos, visto que a alimentação é do tipo CC.


	Capacitores e indutores podem ser substituídos por circuitos em aberto, visto que não exercerão influência na operação do circuito.



		Quest.: 5

		5.
		Considere um circuito RC, cujos valores para os componentes são:
R=5Ω
C=0,1F
Qual o valor da constante de tempo desse circuito?




	0,05.


	1.


	50.


	5.


	0,02.



		Quest.: 6

		6.
		Considere um circuito RL sem fonte descrito como abaixo:
Qual a constante de tempo deste circuito?




	0,001


	1


	100


	10


	1000



		Quest.: 7

		7.
		(FCC - 2018) O circuito mostrado abaixo é alimentado por uma fonte de tensão contínua de 12 V e as lâmpadas são de 12 V/6W.
Considerando o regime permanente, é correto afirmar que:




	As três lâmpadas, L1, L2 e L3, ficam acesas, pois estão ligadas à fonte de alimentação.


	As três lâmpadas, L1, L2 e L3, ficam apagadas, pois lâmpadas incandescentes só operam com corrente alternada.


	Somente L1 fica acesa, pois está em série com o capacitor.


	Somente L2 fica acesa, pois está em série com a fonte de alimentação.


	Somente L2 e L3 ficam acesas, pois a corrente que passa em L2 é a soma das correntes em L3 e no indutor.



		Quest.: 8

		8.
		(CEFET-RJ - 2014) No circuito RLC da Figura abaixo, todos os componentes são considerados ideais, a chave ch está aberta, e tanto o capacitor como o indutor estão inicialmente descarregados. A chave é fechada em t = 0, e fazem-se as medidas das correntes I1 e I2. Em seguida, espera-se o circuito entrar em regime permanente e fazem-se novamente as medidas de I1 e I2.
Figura Q10 complementar ao exercício - Fonte CEFET-RJ, 2014.
Os valores, em mA, de I2 em t = 0 e de I1 em regime permanente, respectivamente, são




	0,5 e 0,25


	0,2 e 0,5


	0,25 e 0,5


	0,5 e 0,2


	0,0 e 0,0



		Quest.: 9

		9.

Em uma experiência no laboratório sobre Divisores de Tensão e Divisores de Corrente, temos cinco resistores que são ligados em paralelo em um circuito, podemos afirmar que a resistência equivalente será:




	Proximo ao valor médio das resistências


	Menor do que a maior das cinco resistências.


	Maior do que a maior das cinco resistências.


	Proximo ao valor mediano das resistencias


	Nada se pode afirmar sem saber o valor das resistencias



		Quest.: 10

		10.

Em uma experiência no laboratório sobre Transformação Triângulo-Estrela, responda:
Alguns circuitos com resistores não permitem apurar a resistência equivalente aos resistores existentes utilizando as técnicas de resistores em série e paralelo. Nesses casos uma famosa técnica é a:




	Série - Delta


	Delta - Omega


	Delta - Estrela


	Omega - Estrela


	Delta - Paralelo
