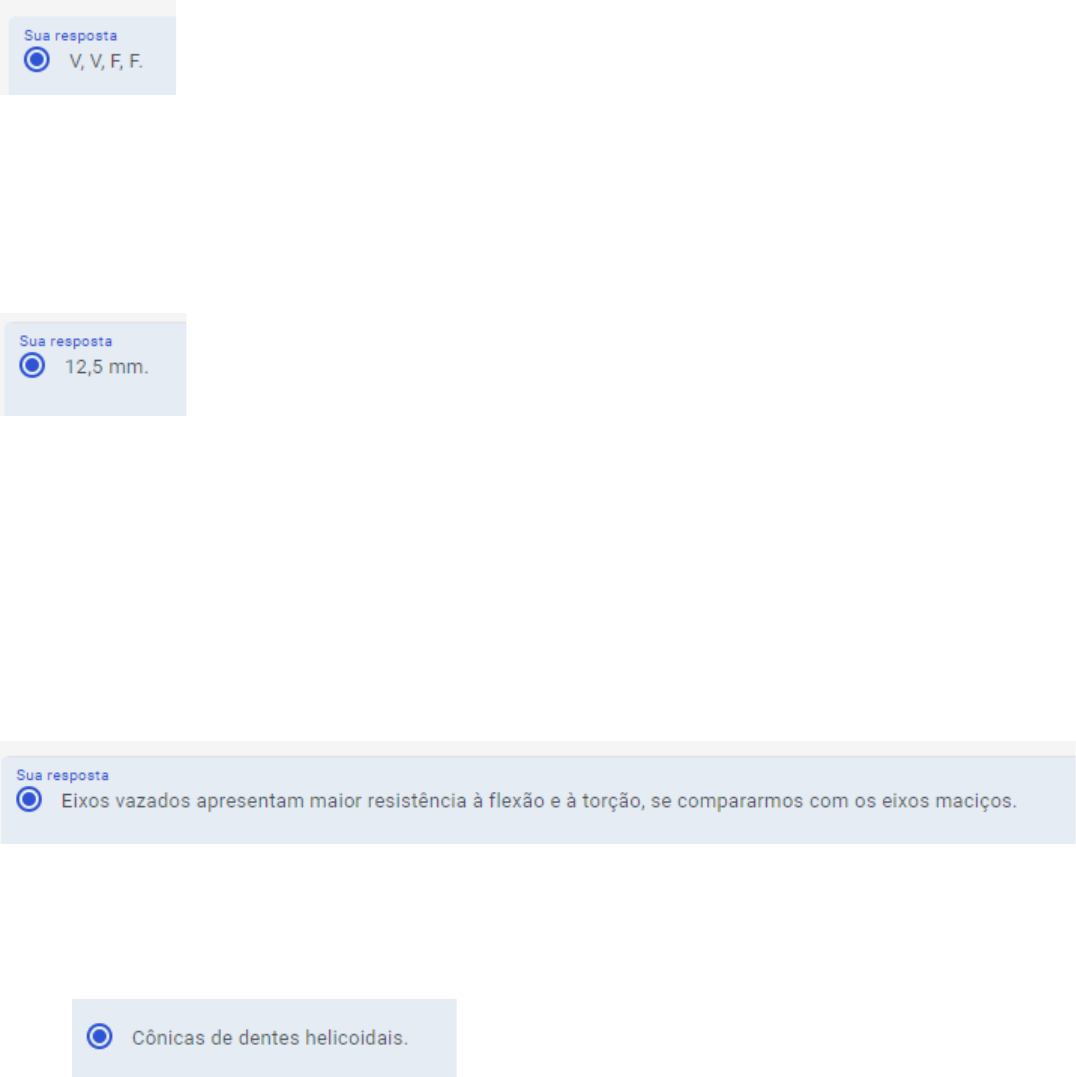

1. Há uma expressiva variedade de parafusos que podem ser diferenciados pelo formato da cabeça, do corpo e da ponta. Essas diferenças, determinadas pela função dos parafusos, permitem classificá-los em quatro grandes grupos: parafusos passantes, parafusos não-passantes, parafusos de pressão e parafusos prisioneiros.

Considerando os elementos de acoplamento e fixação, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. (   ) Os parafusos passantes são aqueles que atravessam as peças a serem unidas.
II. (   ) Os parafusos de cabeça sextavada são, obrigatoriamente, parafusos não-passantes.
III. (   ) Os parafusos prisioneiros são aqueles que têm cabeça sextavada.
IV. (   ) Os parafusos são elementos baratos e, por isso, não devem ter muita importância no projeto.

Assinale a alternativa que apresenta a sequência correta.
2. O passo de uma engrenagem é a soma dos arcos da espessura do dente e do vão dele. Para calcular o passo de uma determinada engrenagem, sabemos alguns dados, o número de dentes e o diâmetro interno. Dessa forma, sabe-se que o número de dentes é igual a 45 e o diâmetro interno é 170,7 mm.

Nesse sentido, assinale a alternativa correta para o valor aproximado do passo dessa engrenagem:
3. Leia o excerto a seguir.
“Uma árvore é um elemento rotativo ou estacionário, geralmente de seção circular, que tem montado sobre si elementos, como engrenagens, polias, volantes, rodas dentadas e outros elementos de transmissão de potência. As árvores podem ser submetidas a esforços de flexão, tração, compressão ou torção, atuando isoladamente ou de uma maneira combinada”.

SHIGLEY, J. E. Elementos de Máquinas. Rio de Janeiro: LTC, 1984. p. 278.

Em relação à classificação e aos procedimentos com o eixo, assinale a alternativa correta.
4. Um projetista deseja escolher um tipo de engrenagem para utilizar em um projeto que ele está desenvolvendo. As características do projeto são: é desejável que o engrenamento ocorra de forma suave, com baixo nível de ruído, trabalhe entre eixos paralelos e que suporte uma velocidade aproximada de 8 m/s.

Nessas condições, assinale a alternativa que apresenta a engrenagem cônica que deve ser escolhida.
5. Um compressor de ar deve ser acionado por um motor elétrico. A polia do motor tem 600 mm, enquanto a do compressor tem 900 mm de diâmetro. Sabe-se que a rotação do motor é de 1.800 rpm e o torque do motor é 15 N.m. Para esse caso, considere a eficiência das polias de 95%.
Com base nas informações fornecidas, assinale a alternativa que apresenta, corretamente, os valores de rotação do compressor de ar, a potência disponível no sistema, o torque recebido e a relação de redução.

6. Um projetista tem em mãos um conjunto de coroa e parafuso sem fim; basicamente, deseja obter alguns dados desse conjunto. Ele sabe que a coroa tem 50 dentes, além de o parafuso de rosca sem fim ser de uma entrada e ter diâmetro externo de 28 mm. Sabe, também, que o diâmetro externo da coroa é 104,4 mm, o espaço entre centros é de 62,2 mm e o ângulo de pressão é de 20º.

Nessa situação, o projetista deseja saber qual é o valor aproximado do ângulo dos chanfros da coroa. Assinale, então, a alternativa que apresenta o ângulo correto.
7. Leia o excerto a seguir:
“Quando se usam engrenagens para transmitir movimento entre eixos concorrentes, é necessária a utilização de engrenagens cônicas. Embora as engrenagens cônicas sejam usualmente fabricadas para ângulo entre eixos de 90º, podem ser projetadas para quase todos os ângulos. Os dentes podem ser fundidos, fresados ou gerados” (SHIGLEY, 1984, p. 525).

SHIGLEY, J. E. Elementos de máquinas. Rio de Janeiro: LTC, 1984.

Com base no texto e no que foi visto durante a unidade, analise as alternativas abaixo:

I. As engrenagens cônicas de dentes retos produzem menos ruído que as engrenagens cônicas de dentes helicoidais.
II. As engrenagens cônicas de dentes helicoidais são utilizadas quando a velocidade é considerada alta e quando não é exigido um controle de ruído.
III. As engrenagens cônicas de dentes retos são indicadas para aplicações com velocidade até 5 m/s.
IV. O conjunto de engrenamento é formado por uma engrenagem menor chamada coroa, e uma engrenagem maior, pinhão.

Está correto o que se afirma em:
8. Em um dia agradável, um motorista passeava com o carro dele, quando, de repente, ele quebrou. Ele abriu o capô e descobriu que uma engrenagem helicoidal estava com os dentes danificados e a ponto de quebrar. Então, ele parou em uma oficina, e o mecânico disse que ele precisava trocar a engrenagem por uma nova, com 15 dentes e com diâmetro primitivo de 50 mm. Nesse sentido, assinale a alternativa que apresenta corretamente o valor do módulo, para que a engrenagem funcione em alta rotação (obs.: faça os cálculos com duas casas decimais).
9. Uma fábrica está em parada programada e algumas engrenagens precisam ser analisadas para uma possível troca. Um operador, que está fazendo a inspeção nas máquinas, percebeu que uma engrenagem estava com as cabeças dos dentes danificadas. Então, ele contou a quantidade de dentes (50 dentes) e resolveu medir a altura total deles, chegando ao valor de 10,83 mm.

Com base nessa medida, assinale a alternativa correta sobre qual é o diâmetro interno e o módulo da engrenagem, respectivamente.
10. Um projetista mecânico deseja projetar uma transmissão por corrente e, para isso, foi dimensionado um pinhão com 25 dentes e uma coroa com 75 dentes. A distância entre eles é de 500 mm e o passo da corrente foi definido em ½” (meia polegada) (conversão de unidades: 1 polegada = 25,4 mm).
O número de elos da corrente e o comprimento da corrente, respectivamente, são iguais a:
