LISTA 5

Centro Federal de Educação Tecnológica Celso Suckow da Fonseca
Departamento de Engenharia de Produção
Disciplina: Pesquisa Operacional II
Tema: Problema do Fluxo Máximo
Professor: Ormeu Coelho da Silva Júnior

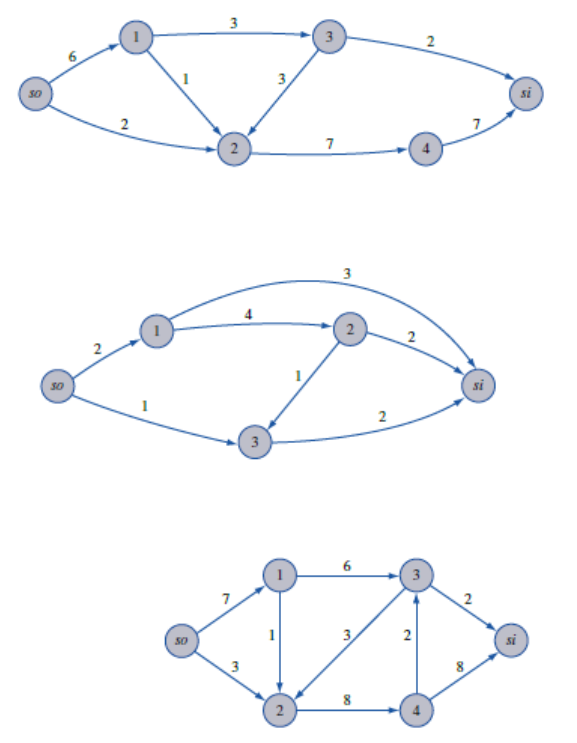

1 – Encontre o corte mínimo entre fonte (so) e sumidouro (si) nas redes 1, 2 e 3, abaixo ilustradas. A
seguir encontre os fluxos através da rede que maximizam o fluxo entre so e si. Além disso, construa
um PPL que possa ser usado para determinar o fluxo máximo na rede.
(a) Rede 1
(b) Rede 2

(c) Rede 3

2 – Uma estação de tratamento de esgoto precisa determinar sua máxima capacidade de tratamento
em termos da vazão (em 103 m3/s). A rede abaixo ilustra as conexões existentes entre o ponto de
recebimento dos efluentes (vértice A), os tanques de tratamento (vértices D a E) e o ponto de despejo
da água tratada (vértice F). Os arcos indicam as possíveis conexões e os valores as capacidades (em
103 m3/s).


(a) Determine, por inspeção, o corte de menor capacidade nesta rede. A partir dele, pode-se
dizer qual o valor do fluxo máximo ou pelo menos estabelecer um limite superior para ele?
(b) Empregue o algoritmo de Ford-Fulkerson para determinar os fluxos em cada arco que
maximizam a quantidade de esgoto tratada.

3 – Quatro trabalhadores estão disponíveis para executar as tarefas 1-4. Infelizmente, três
trabalhadores só podem executar determinadas tarefas: trabalhador 1, apenas a tarefa 1; trabalhador
2, apenas as tarefas 1 e 2; trabalhador 3, apenas a tarefa 2, trabalhador 4, qualquer tarefa. Desenhe a
rede para o problema de fluxo máximo que possa ser usada para determinar se todas as tarefas podem
ser atribuídas a um trabalhador adequado.

4 – As famílias Araújo, Braga, Coelho e Duarte estão indo para o seu churrasco familiar anual. Quatro
carros estão disponíveis para transportar as famílias para o churrasco. Os carros podem transportar
o seguinte número de pessoas: carro 1, quatro; carro 2, três; carro 3, três; carro 4, quatro. Existem
quatro pessoas em cada família e nenhum carro pode transportar mais de duas pessoas de nenhuma
família. Formule o problema de transportar o maior número possível de pessoas para o churrasco
como um problema de fluxo máximo.

5 – Suponha que a capacidade de processamento de cada tanque intermediário indicado no exercício
2 é de 8x103m3. Como seria possível representar essa restrição através de uma restrição de capacidade
de arco de modo que o problema ainda pudesse ser resolvido pelo algoritmo de Ford-Fulkerson para
achar o fluxo máximo entre A e F.
