TEMA DE AULA: EQUIPAMENTOS E ACESSÓRIOS

RELATÓRIO:

1. Citar todos os materiais utilizados.

• Trena oficial para topografia com gancho, indica a carga máxima de tensão.
• Nível de Cantoneira
• Baliza
• Teodolito Trânsito
• Teodolito Eletrônico
• Estação Total


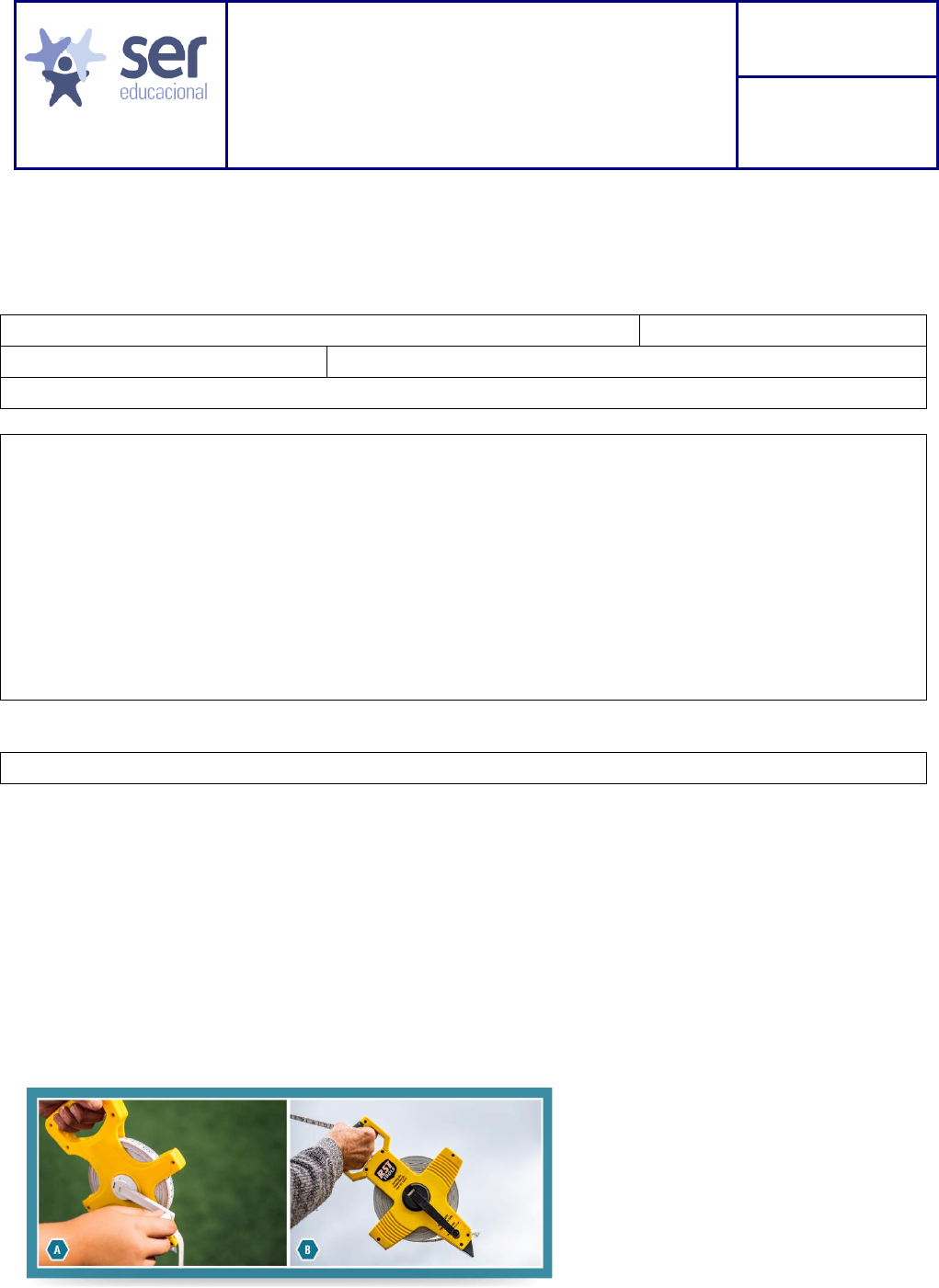

Foto: Trena Grupo Ser Educacional AVA




RELATÓRIO DE AULAS PRÁTICAS - EaD

AULA _01____
DATA:

_27_/_08_/2022_
____
VERSÃO:01

2. Conclusão sobre os materiais.

• Trena oficial de topografia feita de fibra de vidro comprimento de 50 metros, com
argola, indica a carga máxima de tensão para poder esticar bem a trena não
comprometendo a medição.

• Nível de Cantoneira é dotado de bolha circular que permite a pessoa que segura
a baliza posicioná-la corretamente (verticalmente) sobre o piquete ou sobre o
alinhamento a medir, foi comentado na sala de aula, não usado na aula prática.


• Baliza são pintadas com cores diferente com 50 cm de comprimento cada cor
tendo a cor vermelho e branco para melhor visualização.

• Teodolito Trânsito utilizado para levantamentos plano-altimétricos, medi ângulos
verticais e horizontais tem mais precisão que os demais teodolitos.

• Teodolito Eletrônico tem o display é fechado equipamento destinado a medir
ângulos verticais e horizontais, menos preciso é mais barato que o mecânico.

• Estação Total Modelo Nikon DTM 322 equipamento com alta tecnologia, ganho de
produção sendo o serviço feito mais rápido, porém com menor precisão.

• Tem também os piquetes e as estacas testemunhas que foram citadas em aula,
porém não usadas, porque a aula prática em campo foi numa quadra poliesportiva.



 Foto: Laboratório sala de aula


RELATÓRIO DE AULAS PRÁTICAS - EaD

AULA _01____
DATA:

_27_/_08_/2022_
____
VERSÃO:01

TEMA DE AULA: CUIDADOS COM O EQUIPAMENTO

RELATÓRIO:

1. Descrição das técnicas utilizadas.

• Calibragem dos aparelhos e manutenção preventiva em centros especializados

• Nivelamento eletrônico


• Não transportar os equipamentos montados


2. Aplicação das técnicas vistas em aula

• Manter a maleta fechada dos equipamentos, pegar o Teodolito pela alça para
carregar, o transporte inadequado mesmo que não danifique o equipamento, pode
descalibrá-lo.

• Cuidado com a umidade

• Tem que ter cuidado com a baliza para não bater ou deixar cair para não entortar
e manter sempre aferido o seu alinhamento.

3. Conclusão sobre os materiais e técnicas vistos em aula.

• Vimos que a Estação Total é um equipamento de alta tecnologia e que faz um
serviço rápido, porém tem uma menor precisão em relação ao Teodolito
Trânsito.

• Conhecemos outros Equipamentos pelo vídeo como:

• - Scaner Topográfico – Mede a altura por pixel pela foto, sem perfeição.

• - GNSS (GPS Geodésico) - medidas de coordenadas, precisão de 5 cm, espera
por 4 horas mede os ângulos e os pontos x, y e z, precisa de sinal, o exército
que usa muito, para comprar somente com o CREA.

• - RTK - um GPS feito para ter velocidade de serviço, tem duas antenas, estação
de rádio e GPS, antena na baliza e vai medindo, precisão de 5 cm indicado
para área grande.



RELATÓRIO DE AULAS PRÁTICAS - EaD

AULA _01____
DATA:

_27_/_08_/2022_
____
VERSÃO:01
• Vant – Medição aéreo de longas distancias, programados para ir além do
alcance humano, controlado a distância pode oferecer imagens com alta
resolução e detalhamento.







TEMA DE AULA: INSTALAÇÃO DO EQUIPAMENTO

RELATÓRIO:

1. Descrição dos procedimentos.

Teodolito Trânsito:
• Instalar o tripé no ponto 0
• Instalar o Aparelho no Tripé
• Faz a marcação do nível de prumo para o piso
• Pelos quatro parafusos calantes ajusta-se o nível do aparelho são dois níveis de
bolha e depois trava
• Pela alça da mira ajusta o alvo
• Pelo micrômetro centraliza o alvo para direita ou esquerda
• Pela Luneta ajusta o zoom

Estação Total – Modelo Nikon DTM 322
• Instalar o tripé no ponto 0
• Instalar o Aparelho no Tripé
• Faz a marcação do nível ótico para o piso
• Pelos dois parafusos calantes ajusta-se o nível do aparelho é somente um nível
de bolha e trava.
• Pela alça da mira ajusta o alvo que é um triangulo
• Pela Luneta ajusta o zoom
• Pelo micrometro centraliza o alvo para direita ou esquerda


2. Aplicação das técnicas vistas em aula.


• Acha-se a altura do Aparelho em relação ao piso medindo com a trena, esta marca
central se encontra na lateral direita do aparelho.

• Define os pontos colocando as balizas, faz um croqui.



RELATÓRIO DE AULAS PRÁTICAS - EaD

AULA _01____
DATA:

_27_/_08_/2022_
____
VERSÃO:01
• Mede-se a distância da baliza até o aparelho com a trena de fibra de vidro achando
a medida da (DI) distancia inclinada.

• Regula a alça da mira para 1 metro de altura em relação a baliza

• Foram feitas as medições em quatro pontos (P1, P2, P3, P4).

• O aparelho de estação total no display digital da a informação do ângulo, minutos
e segundos.

• Com os resultados obtidos foram feitos os cálculos da distância horizontal (DH) e
a distância vertical (DV), conforme tabela abaixo:

Ponto Desc. AH AV DI DH DV
1 Poste 0º59’09” 90º59'09" 15,816 m 15,824 m + 0,272
2 Muro 63º56'42" 90º55'48" 23,070 m 23,067 m + 0,324
3 Muro 50º27'00" 90º51'51" 21,332 m 21,330 m + 0,322
4 Poste 40º24'44" 90º34'40" 28,464 m 28,462 m + 0,287



 Foto: Aula prática em campo

3. Conclusão



RELATÓRIO DE AULAS PRÁTICAS - EaD

AULA _01____
DATA:

_27_/_08_/2022_
____
VERSÃO:01
• Na montagem e manuseio dos equipamentos, são processos que demoram para
serem feitos, exigem muito cuidado e atenção para que se tenha precisão nos
dados.

• Os pontos definidos devem ser precisamente encontrados pelo Teodolito, conclui-
se também que normalmente não se deve fazer um levantamento planimétrico
sozinho, tendo em vista que é necessário auxilio tanto na montagem quanto na
hora de encontrar o ponto desejado.
