EC74C - Lista 2

Prévia do material em texto

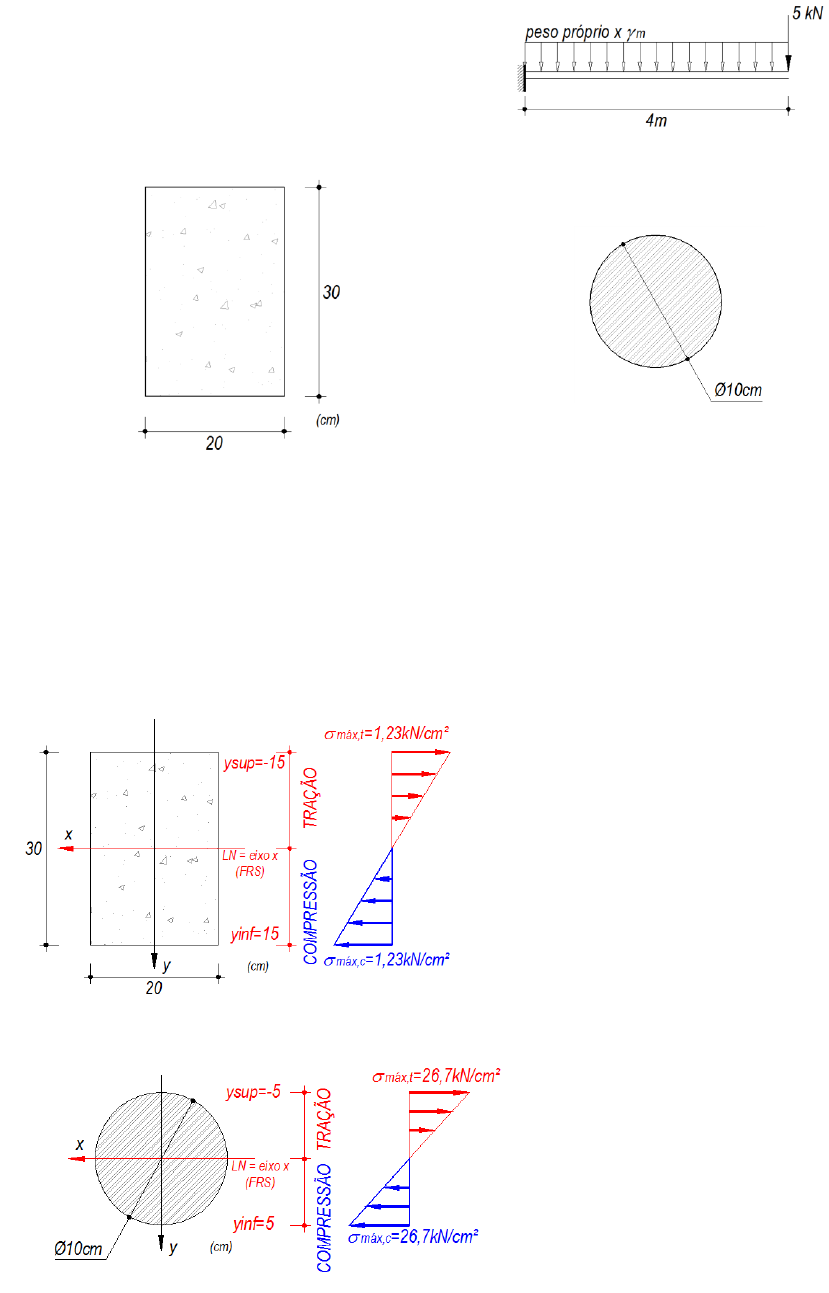

1) Considere uma viga de 4m em balanço,
submetida ao carregamento indicado no
esquema estático estrutural da figural ao lado.
Pede-se obter a distribuição das tensões normais
para a seção mais solicitada, considerando:
a) a seção transversal indicada na FIGURA I.
b) a seção transversal indicada na FIGURA II.


ESQUEMA ESTÁTICO ESTRUTURAL


FIGURA I – SEÇÃO RETANGULAR DE CONCRETO FIGURA II – SEÇÃO CIRCULAR DE AÇO

DADOS / INFORMAÇÕES ADICIONAIS

Peso específico dos materiais:

CONCRETO: gconcreto = 25 kN/m³ (gm = 1,4)
AÇO: gaço = 78,5 kN/m³ (gm = 1,25)

R.:
a)
b)


2) Dispõem-se de 3 barras prismáticas
de madeira, de seção retangular (8 x 24
cm²), e comprimento igual a 4 metros.
Com elas podem ser montadas, pelo
menos, duas vigas diferentes a serem
submetidas ao carregamento indicado
na figura ao lado, com as seções
transversais apresentadas nas figuras I e
II. Considerando apenas as tensões
normais, pede-se obter o valor máximo
admissível para a carga P, em cada
caso. (Desprezar o peso próprio da
viga).


ESQUEMA ESTÁTICO ESTRUTURAL


FIGURA I FIGURA II

DADOS / INFORMAÇÕES ADICIONAIS

Valores característicos da resistência da madeira (Pinus):

TRAÇÃO: ft,k = 45,4 MPa (gt = 3,2)
COMPRESSÃO: fc,k = 25 MPa (gc = 2,5)

 R.:

 FIGURA I – Pmáx = 13,67 kN
 FIGURA II – Pmáx = 7,53 kN




3) Para a viga solicitada segundo a Figura I, pede-se obter, para a seção onde atua o
momento fletor máximo:

a) as tensões normais máximas.
b) a resultante das tensões de tração na região hachurada A*, indicada na Figura
II.



Figura I - ESFORÇOS SOLICITANTES Figura II - SEÇÃO TRANSVERSAL

R.:
máx,t = 1,5 kN/cm² (borda inferior)
máx,c = -1,5 kN/cm² (borda superior)
FR = -750 kN

4) Para a viga esquematizada a seguir, pede-se calcular o valor máximo admissível para
o carregamento uniformemente distribuído p.



ESQUEMA ESTÁTICO ESTRUTURAL SEÇÃO TRANSVERSAL

DADOS / INFORMAÇÕES ADICIONAIS

Tensões admissíveis: TRAÇÃO:
COMPRESSÃO:
R.:
Pmáx = 21,34 kN/m

5) Utilizar o critério das tensões normais admissíveis; pede-se:
a) Determinar a máxima excentricidade ex com a qual poderá atuar uma carga
P = 400 kN de compressão em um pilar de aço, composto pelo perfil indicado
na figura abaixo. (Desprezar o peso próprio do pilar, assim como, o fenômeno
da flambagem).
b) Apresentar a distribuição de tensões normais na seção, com base no valor de ex
obtido no item anterior.



DADOS / INFORMAÇÕES ADICIONAIS

Resistências do aço:
TRAÇÃO e COMPRESSÃO (Resistência ao escoamento): esc = 321 MPa (a = 1,67)

Propriedades do perfil para dimensionamento:

TABELA

PERFIL W - DENOMINAÇÃO DO PERFIL: BITOLA


BITOLA
Massa
Linear
kg/m
d
mm
bf
mm
d’
mm
h
mm
ESPESSURA EIXO X-X EIXO Y-Y
A
cm2
tw
mm
tf
mm
lx
cm4
Wx
cm3
rx
cm
ly
cm4
Wy
cm3
ry
cm
W 150 x 13,0* 13,0 148 100 118 138 4,3 4,9 635 85,8 6,18 82 16,4 2,22 16,6
W 150 x 18,0 18,0 153 102 119 139 5,8 7,1 939 122,8 6,34 126 24,7 2,32 23,4
W 200 x 15,0* 15,0 200 100 170 190 4,3 5,2 1.305 130,5 8,20 87 17,4 2,12 19,4
W 200 x 19,3 19,3 203 102 170 190 5,8 6,5 1.686 166,1 8,19 116 22,7 2,14 25,1
W 200 x 22,5 22,5 206 102 170 190 6,2 8,0 2.029 197,0 8,37 142 27,9 2,22 29,0
W 200 x 26,6 26,6 207 133 170 190 5,8 8,4 2.611 252,3 8,73 330 49,6 3,10 34,2
W 200 x 31,3 31,3 210 134 170 190 6,4 10,2 3.168 301,7 8,86 410 61,2 3,19 40,3
W 250 x 17,9* 17,9 251 101 220 240 4,8 5,3 2.291 182,6 9,96 91 18,1 1,99 23,1
W 250 x 22,3 22,3 254 102 220 240 5,8 6,9 2.939 231,4 10,09 123 24,1 2,06 28,9


R.:
 ex <= 1,36 cm




6) Uma terça com seção transversal de 12 x 24 cm² será solicitada conforme apresenta
a figura. Pede-se obter o valor máximo para as cargas P, de forma que seja verificada
a segurança estrutural em relação às tensões normais.


 SEÇÃO TRANSVERSAL

DADOS / INFORMAÇÕES ADICIONAIS

Resistências da madeira (CLASSE DE RESISTÊNCIA C60):

 R.:
Pmáx = 6 kN

7) A viga em balanço esquematizada a seguir é solicitada na extremidade livre por duas
cargas transversais, as quais atuam segundo as direções dos eixos baricêntricos x e y, e
ainda por uma carga axial (não excêntrica). Pede-se determinar, analisando a seção
crítica (mais solicitada):

a) A posição da LN.
b) As tensões normais máximas (smáx,t e smáx,c)
(Representar a distribuição das tensões na seção analisada)



 SEÇÃO TRANSVERSAL





8) Seja um pilar solicitado por uma carga de compressão excêntrica, conforme ilustra a
figura a seguir. Pede-se determinar:

a) A posição da LN.
b) As tensões normais máximas (smáx,t e smáx,c)
(Representar a distribuição das tensões na seção analisada)



 SEÇÃO TRANSVERSAL




9) Para a viga representada, pede-se apresentar a distribuição
das tensões tangenciais verticais:

a) Para as seções situadas sobre o trecho I.
b) Para as seções situadas sobre o trecho II.



ESQUEMA ESTÁTICO ESTRUTURAL SEÇÃO TRANSVERSAL
R.:






10) Para a viga de madeira esquematizada na figura
pede-se:

a) Dimensionar a ligação pregada por trechos
(consumo e espaçamento entre conectores).
b) Determinar a tensão máxima de cisalhamento
atuante no filete de cola (largura de 2cm).
c) Determinar a tensão de cisalhamento máxima na
madeira.


ESQUEMA ESTÁTICO ESTRUTURAL SEÇÃO TRANSVERSAL

DADOS / INFORMAÇÕES ADICIONAIS

Elemento de ligação (prego): f = 2,5 mm; t = 77 MPa (g = 1,1)

R.:

Trecho I = 252 pregos
Trecho II = 402 pregos
Trecho III = 122 pregos
cola = 0,594 kN/cm²
madeira = 0,408 kN/cm
11) A viga em balanço
esquematizada na figura é
composta de três tábuas de
madeira, coladas ao longo da
extensão da viga. Pede-se
determinar o valor admissível
para a carga P a fim de que a
viga comporte-se como um
único elemento.


DADOS / INFORMAÇÕES ADICIONAIS

Cola t = 0,525 MPa (g = 1,5)

R.:
Pmáx = 3,9375 kN

12) Determine a Equação da linha elástica para o caso 1 e 2 abaixo:



13) Para o carregamento mostrado na fi gura, e sabendo que as vigas AB e DE têm a
mesma rigidez à flexão, determine a reação (a) em B, (b) em E.

R.:
14) A viga em balanço BC está presa ao cabo de aço AB, conforme mostra a figura.
Sabendo que o cabo está inicialmente esticado, determine a força de tração no cabo
provocada pela força mostrada distribuída na figura. Use E = 200 GPa.

R.:
43,9 kN
