EM2120128 - TÉCNICAS DE ANÁLISE DE CIRCUITOS

 1. Ref.: 5434897 Pontos: 1,00 / 1,00

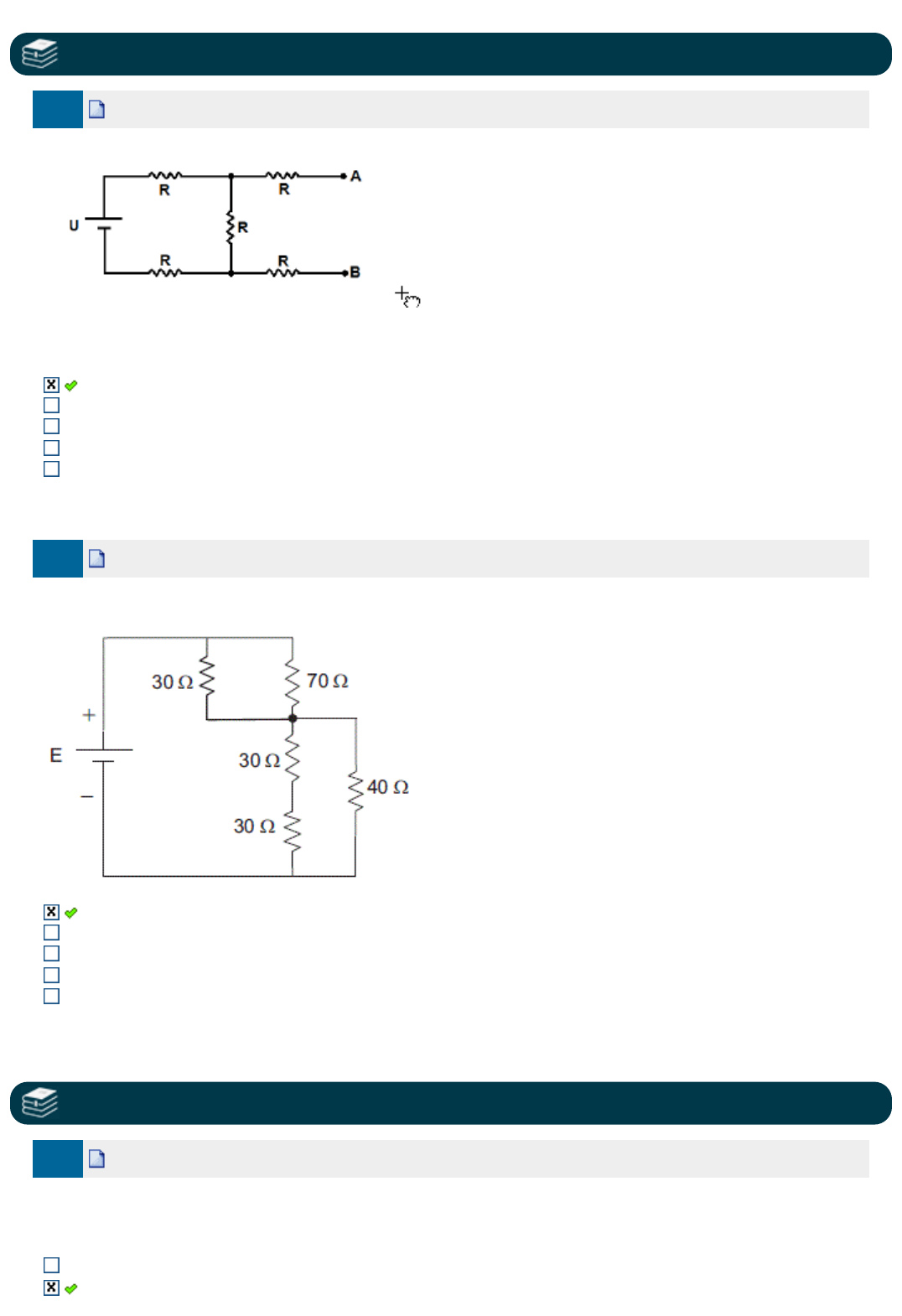

A figura a seguir apresenta um circuito composto de uma fonte e cinco resistores.
Sabe-se que a ddp da fonte é igual a U e que os resistores são todos iguais a R. O equivalente de Thévenin visto
dos pontos A e B é composto por:
 Uma fonte de tensão U/3 e um resistor 8R/3.
Uma fonte de tensão U e um resistor R.
Uma fonte de tensão 3U/11 e um resistor 8R/3.
Uma fonte de tensão 5U/9 e um resistor R.
Uma fonte de tensão 7U/9 e um resistor 3R.
 2. Ref.: 5434818 Pontos: 1,00 / 1,00
Considerando o circuito a seguir apresentado e sabendo que a potência dissipada no resistor de 40Ω é de 57,6W,
qual o valor da fonte de tensão "E"?
 90
100
120
70
50

EM2120651 - INDUTORES E CAPACITORES

 3. Ref.: 5513201 Pontos: 1,00 / 1,00
(UEG, 2006) O elemento de circuito constituído apenas por duas placas condutoras paralelas separadas por um
material isolante é denominado capacitor. Assim, capacitância é uma medida da quantidade de carga que o
capacitor pode armazenar em suas placas. Com relação a este elemento de circuito, é correto afirmar:
Um capacitor possui uma capacitância de 1 farad, se suas placas tiverem 1m² e uma tensão de 1V entre elas.
 A capacitância aumenta quando a área das placas aumenta e quando o ar entre as placas é substituído por
um material isolante, como a porcelana, mantendo a mesma distância entre as placas.
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5434897.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5434818.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513201.');
Para reduzir a capacitância, basta reduzir a distância entre as placas.
Nos circuitos de corrente contínua, os capacitores podem ser substituídos por curto-circuito, uma vez que este
tenha terminado sua carga.
A capacitância aumenta quando a área das placas aumenta, mas fica praticamente igual, independentemente
do material isolante. O material isolante só muda por requisito de fabricação e do local de uso do capacitor.
 4. Ref.: 6036038 Pontos: 1,00 / 1,00
(FCC, 2010) Três capacitores estão associados em série, sendo C1 = 60 µF, C2 = 100 µF e C3 = ? A capacitância
equivalente vale Ceq = 100/3 µF. Nesse caso, C3 vale:
360 µF
80 µF
180 µF
200 µF
 300 µF
 5. Ref.: 5453376 Pontos: 1,00 / 1,00
(UFSC, 2018) A respeito dos indutores, é correto afirmar que:
Modelam-se como um circuito aberto para corrente contínua.
 Modelam-se como um curto-circuito para corrente contínua.
A corrente que flui neles pode mudar instantaneamente.
Dissipam energia em forma de campo magnético.
Armazenam energia em campo elétrico.

EM2120652 - CIRCUITOS RL E RC

 6. Ref.: 5453380 Pontos: 1,00 / 1,00
(CESGRANRIO,2011) Dois voltímetros são instalados no circuito RC mostrado na figura acima. O voltímetro V1 é
instalado entre os pontos 1 e 3 do circuito, e o voltímetro V2, entre os pontos 2 e 4.
Nota adicional: os voltímetros são equipamentos utilizados para medição de tensão.
Os voltímetros V1 e V2 medirão, respectivamente, as tensões referentes:
ao resistor e à fonte.
ao capacitor e ao resistor.
à fonte e ao resistor.
 à fonte e ao capacitor.
ao capacitor e à fonte.
javascript:alert('C%C3%B3digo da quest%C3%A3o: 6036038.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453376.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453380.');
 7. Ref.: 5513206 Pontos: 1,00 / 1,00
(EBSERH,2015) No circuito RC paralelo de fonte livre apresentado na figura, em t = 0 s, o capacitor está carregado
com uma tensão inicial de 10 V. A equação que expressa a corrente i(t) é dada por:
-200e-2000.tA.
20e-2000.tA.
-100e-2000.tA.
-10e-500.tA.
 -2e-1000.tA.

EM2120653 - CIRCUITOS DE SEGUNDA ORDEM

 8. Ref.: 5453391 Pontos: 1,00 / 1,00
(INB,2018) Observe o circuito a seguir:
Figura Q12 complementar ao exercício - Fonte: INB, 2018.
A impedância nos terminais A-B é igual a:
 ZAB = 25 - j6 Ω
ZAB = 30 + j 30 Ω
ZAB = 10 - j20 Ω
ZAB = 20 + j10 Ω
ZAB = 20 + j 30 Ω
 9. Ref.: 5498394 Pontos: 0,00 / 1,00
(TCE - PR - 2016) Considere que a chave do circuito ilustrado na figura precedente tenha permanecido na posição a
por muito tempo e que, subitamente, tenha mudado para a posição b, conforme ilustrado. A partir dessas
informações, assinale a alternativa correta:
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513206.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453391.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5498394.');
Figura Q7 complementar ao exercício - Fonte: FCC, 2018.
No instante de tempo imediatamente posterior à mudança de posição da chave, a corrente que fluía na fonte
de 10 V era superior a 5 A.
 No instante de tempo imediatamente posterior à mudança de posição da chave, a tensão no indutor era igual
a 5 V.
Muito tempo depois da mudança de posição da chave, as energias acumuladas no indutor e no capacitor serão
iguais.
 No instante de tempo imediatamente anterior à mudança de posição da chave, a tensão no capacitor era igual
a 5 V.
No instante de tempo imediatamente anterior à mudança de posição da chave, a corrente que fluía no indutor
era inferior a 2 A.
 10. Ref.: 5498389 Pontos: 1,00 / 1,00
(FCC - 2017) No circuito a seguir, considere que o circuito foi energizado há bastante tempo.
Figura Q3 complementar ao exercício - Fonte: FCC, 2017.
Nessa condição, o valor da corrente no indutor é
4 A
 5 A
1 A
2 A
3 A

ENSINEME: ANÁLISE DE CIRCUITOS SENOIDAIS

 11. Ref.: 4122261 Pontos: 1,00 / 1,00
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5498389.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4122261.');
O circuito trifásico anterior mostra um gerador com conexão D que alimenta uma carga em Y. Sabendo que:
A potência ativa, em kW, fornecida pela fonte à carga é:
1,9
 4,7
1,5
5,9
7,6
 12. Ref.: 4113378 Pontos: 1,00 / 1,00
Considerando que a corrente A, a corrente, em A, que circula na impedância de 5 + j4 é,
aproximadamente:

Ea = 220∠0o
Eb = 220∠ − 120o
Ec = 220∠ − 240o
Z = 4 + j5Ω
IA = 15∠ − 30o Ω
5, 68∠12, 02o
9, 87∠ − 7, 52o
11, 45∠ − 49, 25o
10, 85∠5, 68o
2, 35∠89, 50o
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4113378.');
 13. Ref.: 4113381 Pontos: 1,00 / 1,00
A tensão e corrente nos terminais de um circuito, no domínio do tempo, são mostradas a seguir:
A potência consumida pelo circuito em t = 0,5 s, em W, é aproximadamente:
62
102
96
144
 136

ENSINEME: CIRCUITOS DE CORRENTE ALTERNADA

 14. Ref.: 4164263 Pontos: 1,00 / 1,00
Considere o sinal . Determine sua amplitude, fase, período e frequência.
 e
 e
 e
 e
 e
 15. Ref.: 4170268 Pontos: 1,00 / 1,00
Um resistor de e um capacitor de estão ligados em série a uma fonte de 100V. Calcule e .


ENSINEME: INTRODUÇÃO AOS CIRCUITOS SELETIVOS EM FREQUÊNCIA

 16. Ref.: 4005329 Pontos: 0,00 / 1,00
Determine a Função de Transferência que corresponde ao diagrama das assíntotas da
curva de amplitude da figura abaixo?
v(t) = 100cos(10t − 15o)V
i(t) = 60cos(10t + 45o)A
v = 5cos(20t + 60o)
Vp = 10, ϕ = 20o, T = s10π f = Hz
π
10
Vp = 10, ϕ = 60o, T = sπ10 f = Hz
10
π
Vp = 5, ϕ = 60o, T = s120 f = 20Hz
Vp = 5, ϕ = 60o, T = sπ10 f = Hz
10
π
Vp = 5, ϕ = 60o, T = s10π f = Hz
π
10
3Ω XC = 4Ω |Z|, I Θ
|Z| = 7Ω, I = 14, 3A,Θ = 53, 12o
|Z| = 5Ω, I = 14, 3A,Θ = −53, 12o
|Z| = 7Ω, I = 20A,Θ = 90o
|Z| = 5Ω, I = 20A,Θ = 45o
|Z| = 5Ω, I = 20A,Θ = −53, 12o
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4113381.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4164263.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4170268.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4005329.');


 17. Ref.: 4005335 Pontos: 0,00 / 1,00
Determine o valor aproximado do ganho do circuito cuja função de transferência é dada
por:



ENSINEME: TRANSFORMADA DE LAPLACE NA ANÁLISE DE CIRCUITOS

 18. Ref.: 4149321 Pontos: 1,00 / 1,00
Um sinal no domínio da frequência complexa é representado pela expressão:
Determine o sinal no domínio do tempo:

H(s)= 100s
(s+10)2
H(s) = 100
s(s+10)
H(s) = 100
(s+10)2
H(s) = (s+10)
s2
H(s) = 20s
(s+10)2
H(s) = 100000
s2+50s+1000000
|H(jωn)|dB ≅20dB
|H(jωn)|dB ≅12dB
|H(jωn)|dB ≅0dB
|H(jωn)|dB ≅6dB
|H(jωn)|dB ≅3dB
Y (s) = 3
s2+4s+4
y(t) = 3te−2tu(t)
y(t) = 3e−2tu(t)
y(t) = 3(1 − t)e−2tu(t)
y(t) = 3(1 + t)e−2tu(t)
y(t) = 3(t − 1)e−2tu(t)
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4005335.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4149321.');
 19. Ref.: 4158290 Pontos: 1,00 / 1,00
A resposta ao degrau unitário de um circuito RC série é dada por:
Determine a resposta ao impulso:

 20. Ref.: 4149335 Pontos: 1,00 / 1,00
A função de transferência de um circuito RL série dada por:
Determine a resposta y(t) para um sinal de entrada dado por x(t) = u(t) V:

 V
 V
 V
 V
r(t) = e− u(t)1R
t
RC
h(t) = δ(t) + e− u(t)1R
1
R2C
t
RC
h(t) = δ(t) − e− u(t)1R
1
R2C
t
RC
h(t) = δ(t) − e− u(t)1
RC
1
R2C
t
RC
h(t) = e− u(t)1
R2C
t
RC
h(t) = − e− u(t)1
R2C
t
RC
H(s) =
R
L
+sRL
y(t) = (1 − e− t)u(t)
R
L
y(t) = e− tu(t)
R
L
y(t) = (1 + e− t)u(t)RL
R
L
y(t) = (1 + e− t)u(t)
R
L
y(t) = (1 − e− t)u(t)RL
R
L
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4158290.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4149335.');
