Questões sobre Projeto de Estruturas de Concreto

Prévia do material em texto

1

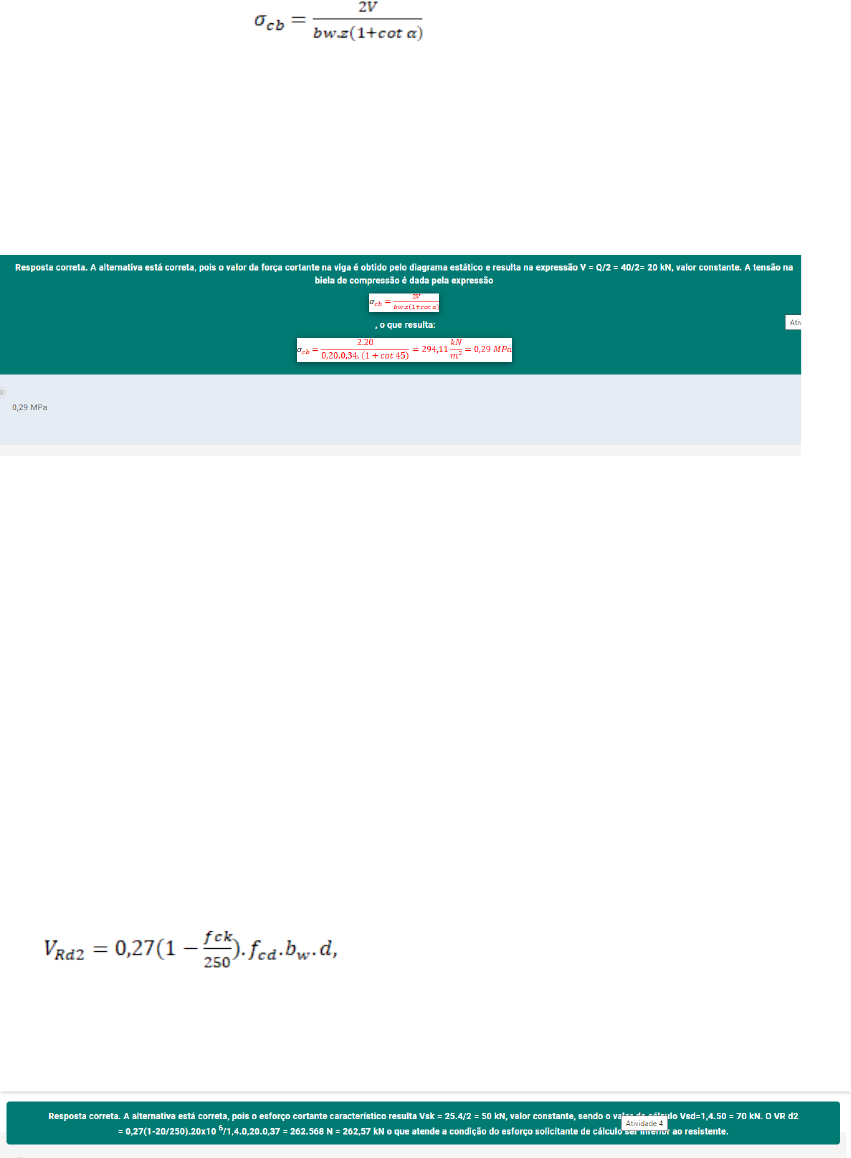

Na treliça interna formada, a tensão no concreto da diagonal de compressão pode ser
calculada pela expressão . Assim uma viga 20 x 40 cm com vão
efetivo de 6,0m, estribo com ângulo de 45o e carregamento concentrado na parte
central de 40 kN, cobrimento de 3 cm resulta uma treliça interna.
 A partir destas informações, assinale a alternativa que indique qual é a tensão da
biela de compressão:

Resposta Correta: 0,29 Mpa

2
No ELU a resistência do elemento estrutural deve ser considerada satisfatória, quando
são verificadas simultaneamente as seguintes condições VSd
≤ VRd2 e VSd
≤ VRd3 sendo VRd2 a força cortante resistente de cálculo, relativa à ruína das diagonais
comprimidas de concreto, de acordo com os modelos I e II e VRd3
é a força cortante resistente de cálculo, relativa à ruína por tração diagonal.(ABNT
NBR 6118:2014 - Projeto de estruturas de concreto — Procedimento, p.135)


A partir do exposto, analise as asserções a seguir e a relação proposta entre elas.
I. Uma viga de 20 x 40 cm suporta carregamento distribuído uniforme de 25 kN/m,
vão de 4,0m, concreto C20 e cobrimento de 3 cm. Nestas condições pode-se dizer que
a condição é atendida em relação às diagonais de compressão no Modelo I.
Pois:
 II. No Modelo I o esforço cortante VRd2 é dado
por o que atende a condição do esforço solicitante ser
menor ou igual ao calculado.
Resposta correta: As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.

3
Em elementos lineares sujeitos a força cortante no ELU, a NBR 6118 admite dois
modelos de cálculo que pressupõem a analogia com treliça, de banzos paralelos,
associado a mecanismos resistentes complementares desenvolvidos no interior do
elemento estrutural e traduzidos por uma componente adicional Vc. (ABNT NBR
6118:2014 - Projeto de estruturas de concreto — Procedimento, p.133).



Fonte: BASTOS, P.S.S. Dimensionamento de vigas de concreto armado à força
cortante. Bauru/SP, Unesp - Departamento de Engenharia Civil, Notas de aula,
Abr/2017,p.12

A respeito da treliça interna, analise as afirmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) Abaixo da armadura longitudinal, na direção do estribo ocorre tração.
II. ( ) Quanto maior a altura da viga mais espaçados são os estribos.
III. ( ) Sobre o apoio os estribos estão com menor espaçamento.
IV. ( ) A armadura transversal inclinada é mais eficiente que a vertical.

Assinale a alternativa que apresenta a sequência correta:

Resposta Correta: F, V, F, V.

4
No Modelo I a força cortante resistente de cálculo relativa à ruína por tração diagonal é
dado pela expressão Vsd = VRd3 = Vc+Vsw e a armadura transversal
pela onde fywd = 0,7.fyd ≤ 435 MPa. Para uma viga 40 x 80
cm, vão de 6m, carregamento de 60kN/m, estribos verticais de 4 ramos, Vc=20 kN,
cobrimento de 5 cm.
Neste sentido, assinale a alternativa que indique qual é o resultado obtido para o
espaçamento dos estribos:
Resposta Correta: 8,0 cm

5
Uma laje quadrada nervurada bidirecional com quatro apoios simples, com nervuras
de altura de 30 cm e base de 10 cm, capa de 5 cm, sendo a distância de eixo a eixo
igual a 70 cm, contém uma armadura longitudinal resistente. Considerando um vão
efetivo de 10,00 m, uma carga de 5 kN/m2 incluindo o peso próprio, ʋx=ʋy=2,50,
μx=μy=4,23.
 Assinale a alternativa que apresenta a(s) afirmativa(s) correta(s):

I. O esforço cortante solicitante característico a ser verificada como laje na
condição Vsd ≤Vrd corresponde ao valor de 12,5 kN/m.
II. A altura média de concreto para o cálculo do peso próprio equivale a 11,63
cm.
III. O momento fletor solicitante característico na nervura é 41,5 kN.m.
IV. O momento fletor solicitante característico na mesa resulta 21,15 kN.m.

Resposta Correta: II e IV apenas

6
A NBR 6118 estabelece a condição para considerar estribos em lajes maciças ou
nervuradas em função dos esforços cortantes sendo VSd ≤ VRd1, onde VRd1 = [τRd k
(1,2 + 40 ρ1) + 0,15 σcp] bw.d, τRd
= 0,25 fctd, fctd = 0,21fck2/3
/γc, ρ1=As1/(bw.d) ≤ |0,02|, σcp = NSd / Ac,. (ABNT NBR 6118:2014- Projeto de
estruturas de concreto — Procedimento, p.158)

Analise as afirmativas a seguir:

 I. A condição Vsd ≤ VRd1 deve ser atendida quando a força cortante de cálculo
está localizada a uma distância d da face do apoio.
II. Quando as nervuras estão espaçadas de comprimentos menores que 65 cm de
face a face podem prescindir de armadura transversal.
III. A função principal do estribo é resistir às forças de tração oriundas da força
cortante solicitante.
IV. O valor de As1 apresentada na equação da taxa geométrica de armadura ρ1
significa a área de armadura longitudinal na parte central da nervura.

Assinale a alternativa que apresenta a(s) afirmativa(s) correta(s):
Resposta Correta: I e III apenas.

7
O modelo II admite que a parcela complementar Vc sofra redução com o aumento de
VSd, sendo Vc=Vc1 para flexão simples. A expressão que calcula Vco= 0,6.fctd.bw.d e a
tensão resistente de cálculo do concreto à tração direta fctd=0,21.(fck2)1/3/Ɣc. (ABNT
NBR 6118:2014 - Projeto de estruturas de concreto — Procedimento, p.137)


 Fonte: BASTOS, P.S.S. Dimensionamento de vigas de concreto armado à força
cortante. Bauru/SP, Unesp - Departamento de Engenharia Civil, Notas de aula,
Abr/2017, 79p, p.24.

A respeito da variação da parcela complementar Vc, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) Vc1 = VSd quando VSd ≥ Vc0.
II. ( ) Vc1 = Vc0 quando VSd ≤ Vc0.
III. ( ) Vc1 = 0 quando VSd = Vco+ VRd2 , interpolando-se linearmente para valores
intermediários.
IV. ( ) Vc = 0 em elementos estruturais tracionados quando a linha neutra se situa fora
da seção.
Assinale a alternativa que apresenta a sequência correta:
Resposta Correta: F, V, F, V.


8
Uma das condições satisfatórias no ELU é VSd ≤ VRd3 sendo VRd3
a força cortante resistente de cálculo relativa à ruína por tração diagonal, dado pela
expressão onde Vc é a parcela de força cortante absorvida por mecanismos
complementares ao da treliça e Vsw a parcela resistida pela armadura transversal, de
acordo com os modelos I e II.
A respeito dessa condição, analise as afirmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) Na flexão simples Vc=Vc0 representa a força cortante de uma viga sem estribos.
II. ( ) Em elementos tracionados com linha neutra fora da seção transversal Vc = 0.
III. ( ) A condição em flexão-compressão são apenas para os elementos que estão
protendidos.
IV. ( ) No modelo I o valor de Vc é calculado dependente do Vsd .
Assinale a alternativa que apresenta a sequência correta:
Resposta Correta: V, V, F, F.

9
Para o dimensionamento e posicionamento da armadura em vigas com carregamento
uniformemente distribuído são analisados momentos fletores devidos à flexão para
armadura longitudinal e esforço cortante para armadura transversal. Como
consequência, surgem tensões principais internas com valores e inclinações que
variam ao longo da altura.
 Assinale a alternativa que apresenta a(s) afirmativa(s) correta(s):
 I. Na região central da viga, a tensão principal de tração na região superior da
viga apresenta inclinação de aproximadamente 90° com o eixo longitudinal.
 II. As tensões de tração inclinadas próximo aos apoios exigem o posicionamento
de armadura transversal com inclinação ideal de 90°.
 III. Próxima à linha neutra a tensão principal de compressão tem inclinação de
45° com o eixo longitudinal da viga.
 IV. Próximo aos apoios, a tensão principal de tração na região inferior da viga
apresenta inclinação de aproximadamente90° com o eixo longitudinal.
 Resposta Correta: I e III apenas.

10
Os mecanismos pelos quais se mobiliza resistência à atuação da força cortante são
variados e complexos e basicamente, além da resistência proporcionada pela
armadura transversal, existem ainda cinco mecanismos para resistir a essas tensões.



Fonte: BASTOS, P.S.S. Dimensionamento de vigas de concreto armado à força
cortante. Bauru/SP, Unesp - Departamento de Engenharia Civil, Notas de aula,
Abr/2017,p.5

A respeito dos mecanismos para resistir às tensões devidas à força cortante, analise
as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) A tensão T1 corresponde ao esforço de tração existente nas fissuras inclinadas.
II. ( ) O engrenamento dos agregados resulta a força Vay que é o atrito das superfícies
em regiões fissuradas.
III. ( ) A força Vcz corresponde ao cortante no banzo comprimido de concreto
(fissurado).
IV. ( ) No arco do elemento estrutural ocorre tensões de cisalhamento.
Assinale a alternativa que apresenta a sequência correta:
Resposta Correta: V, V, F, V.
