AOL 4 - ACIONAMENTO E CONTROLE DE MÁQUINAS ELÉTRICAS

Prévia do material em texto

24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedbac… 1/11
Ocultar opções de resposta
Pergunta 1 1 / 1

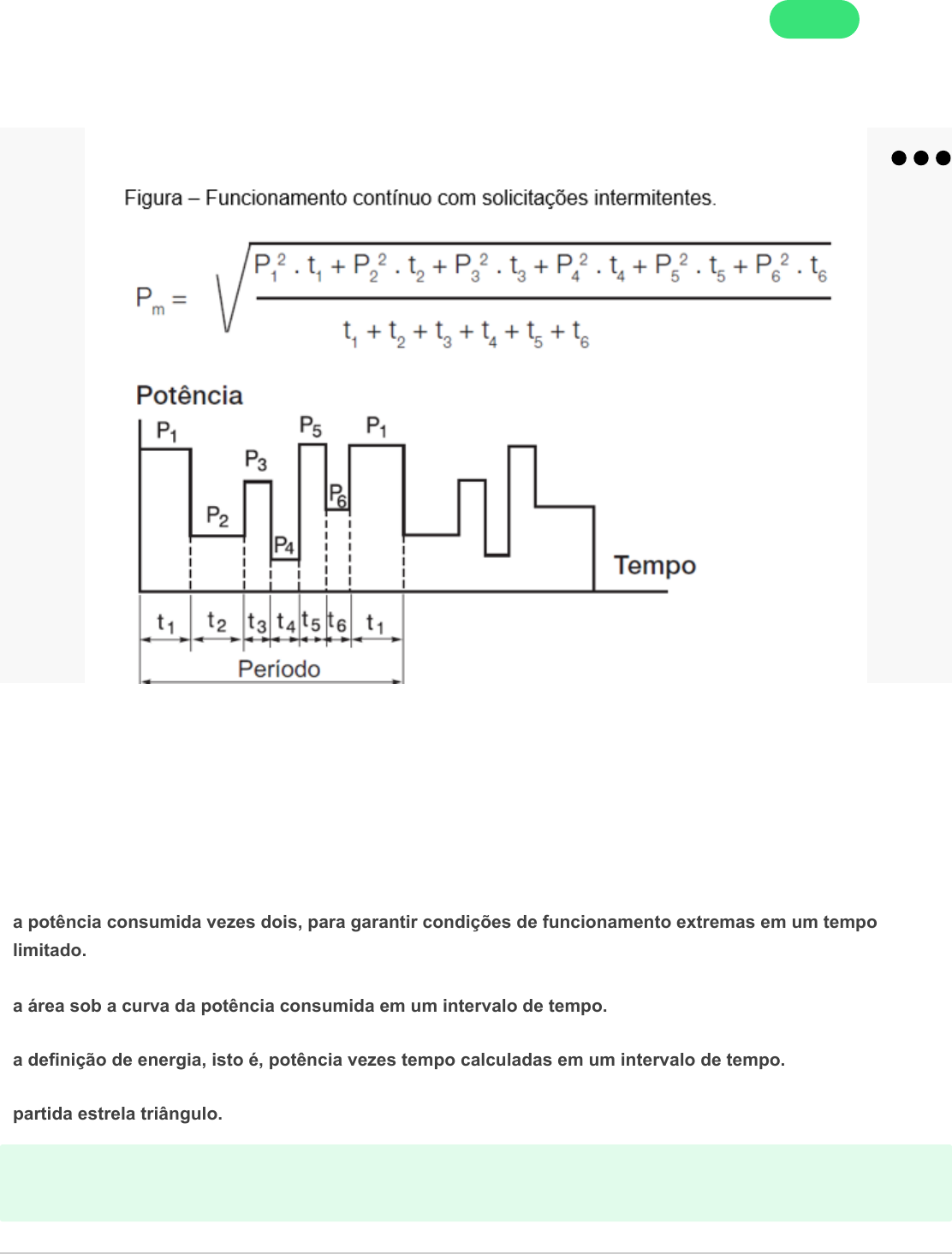

Veja a seguinte figura, que representa uma equação da potência média do motor consumida em distintos intervalos de
tempo, considerando que não existe repouso do motor.
Fonte: WEG. Motores Elétricos guia de especificação. Rev. 22, Jaraguá do Sul: WEG EQUIPAMENTOS ELÉTRICOS
S.A., 2019. p. 43.
De acordo com a figura e os conteúdos estudados sobre especificações dos motores, é correto afirmar que, para
motores de funcionamento contínuo com solicitações intermitentes, a potência média ao quadrado pode ser calculada
como:
a potência consumida vezes dois, para garantir condições de funcionamento extremas em um tempo
limitado.
a área sob a curva da potência consumida em um intervalo de tempo.
a definição de energia, isto é, potência vezes tempo calculadas em um intervalo de tempo.
partida estrela triângulo.
Resposta correta
a somatória da potência solicitada pelo motor ao quadrado em cada intervalo, dividida
pelo período de funcionamento.
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedbac… 2/11
Ocultar opções de resposta
Pergunta 2 Crédito total dado 1 / 1
Entre as especificações dos motores, existe uma classificação relacionada ao grau de proteção do motor, sendo
alguns motores abertos e outros fechados, de acordo com o ambiente industrial onde funcionam. A forma define esse
grau de proteção com as letras IP e dois algarismos. O primeiro representa a proteção contra sólidos pequenos e o
segundo representa a proteção contra água.
De acordo essas informações e os conteúdos estudados sobre especificações do motor, considere as seguintes
nomeações de grau de proteção e relacione-as com a forma como cada uma funciona:
1) IP23
2) IP44
3) IP54
4) IP66
( ) Máquina protegida contra corpos sólidos de dimensões acima de 1mm e contra projeções de água. Geralmente são
tipos de motores fechados, protegidos contra toques com ferramentais.
( ) Máquina totalmente protegida contra poeira e contra jatos potentes de água, cujos motores estão protegidos
completamente contra toque e são fechados.
( ) Máquina protegida contra corpos sólidos de dimensões acima de 12mm e contra aspersão de água. Esse tipo de
motor também é protegido de toque com os dedos, apesar de ser um motor aberto.
( ) Máquina protegida contra poeira e contra projeções de água, sendo motores fechados, protegidos completamente
contra toque.
Agora, assinale a alternativa que apresenta a sequência correta:
2, 1, 4, 3.
3, 4, 2, 1.
3, 4, 1, 2.
Resposta correta2, 4, 1, 3.
2, 1, 3, 4.
Pergunta 3 1 / 1
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedbac… 3/11
Ocultar opções de resposta
Existem várias formas de controlar a velocidade de um motor de indução, as quais se sustentam nas relações que as
variáveis que descrevem o comportamento da máquina podem ter no comportamento da velocidade. As variáveis
consideradas para alterar a velocidade são o número de pólos, a frequência e o escorregamento.
De acordo essas informações e com os conteúdos estudados sobre como controlar um motor de indução, considere as
seguintes formas de controlar a velocidade do motor e relacione-as com a forma como cada uma funciona:
1) Alteração do número de pólos.
2) Variação da frequência de linha.
3) Variação da tensão de linha.
4) Variação da resistência do rotor.
( ) Se aplica porque o conjugado de carga é diretamente proporcional ao quadrado da tensão e, quanto maior a carga,
maior o escorregamento
( ) Se aplica porque a velocidade é inversamente proporcional a essa grandeza, sendo necessário que exista uma
alteração construtiva pelo fabricante.
( ) Se aplica pois essa variável é diretamente proporcional à velocidade síncrona. Se o valor da velocidade síncrona
mudar, também muda o valor da velocidade do motor.
( ) É possível para o motor de indução que tem rotor bobinado, não podendo ser aplicada no rotor com gaiola de
esquilo.
Agora, assinale a alternativa que apresenta a sequência correta:
2, 4, 1, 3.
3, 4, 1, 2.
Resposta correta3, 1, 2, 4.
2, 1, 3, 4.
3, 4, 2, 1.
Pergunta 4 1 / 1
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedbac… 4/11
Ocultar opções de resposta
Veja a figura a seguir, na qual se apresentam as curvas de carga, perdas elétricas e temperatura de um motor com
regime de serviço S9.
Figura – Regime de serviço S9.
Fonte: WEG. Motores Elétricos guia de especificação. Rev. 22, Jaraguá do Sul: WEG EQUIPAMENTOS ELÉTRICOS
S.A., 2019. p. 41.
Observe na figura que a rotação do motor se inicia por um tempo D. Durante o tempo L, a velocidade é constante.
Durante um tempo F, o motor diminui a velocidade de forma linear e durante um tempo R ele está em repouso.
Continue observando a figura e veja que o sentido de rotação se inverte e depois a velocidade aumenta em seguida a
uma curva quadrática.
De acordo com essas informações e os conteúdos estudados sobre especificações dos motores, pode-se afirmar que:
Resposta corretao regime de serviço é não periódico.
as perdas elétricas são maiores que para outros regímenes de serviços.
o motor considera um tipo de partida reversora.
o regime de serviço é de tempo limitado.
a temperatura atingirá o valor máximo com mais facilidade.
Pergunta 5 1 / 1
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedbac… 5/11
Ocultar opções de resposta
Veja a figura a seguir, na qual se apresentam as curvas de carga, perdas elétricas e temperatura de um motor com
regime de serviço S6.
Figura – Regime de serviço S6.
Fonte: WEG. Motores Elétricos guia de especificação. Rev. 22, Jaraguá do Sul: WEG EQUIPAMENTOS ELÉTRICOS
S.A., 2019. p. 40.
Considere que tN é o funcionamento do motor em carga constante, tv é o tempo em que o motor funciona a vazio e
θmax é a temperatura máxima atingida durante o ciclo de funcionamento.
De acordo com essas informações e os conteúdos estudados sobre especificações dos motores, analise as afirmativas
a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) As perdas elétricas existem no período tV porque o motor está conectado à rede, apesar de não ter carga.
II. ( ) Esse tipo de regime de serviço é conhecido como regime de funcionamento contínuo periódico com carga
intermitente.
III. ( ) Para evitar o aquecimento do motor, o tempo tV deve ser maior do que o tempo tN.
IV. ( ) A partida não se considera no diagrama, já que, durante o ciclo, o motor se mantém ligado.
Agora, assinale a alternativa que apresenta a sequência correta:
F, F, V, V.
Resposta corretaV, V, F, V.
V, F, V, F.
V, V, F, F.
V, F, V, V.
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedbac… 6/11
Ocultar opções de resposta
Pergunta 6 1 / 1
Existe mais de uma forma de realizar o controle de velocidade de um motor de corrente contínua, sendo dois métodos
ainda aplicados na atualidade e um deles que se usa apenas de forma didática, para que se entenda a partida do
motor.
De acordo essas informações e com os conteúdos estudados sobre como controlar um motor CC, analise as
afirmativas a seguir:
I. Um dos métodos de controle do motor CC é através do ajuste do valor da R e, consequentemente, a I
II. O método de ajuste da tensão de armadura é usado comumente para aplicações com potência constante.
III. O método de ajuste da R é usado comumente para aplicações com conjugado constante.IV. Os métodos de ajuste de R e tensão de armadura são métodos complementares.
V. A partida do motor CC se realiza adicionando um resistor em série com o circuito de armadura.
Está correto apenas o que se afirma em:
F F.
F
F
II, III e IV.
II e III.
I e III.
II e IV.
Resposta corretaI e IV.
Pergunta 7 1 / 1
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedbac… 7/11
Ocultar opções de resposta
A figura a seguir representa as bobinas conectadas de um motor
Fonte: SOUZA, N. Apostila de acionamentos elétricos. 2009. Disponível em:
<https://docente.ifrn.edu.br/heliopinheiro/Disciplinas/maquinas-e-acionamentos-eletricos-ii/apostila-basica>. Acesso
em: 27 fev. 2020.
Considerando essas informações e o conteúdo estudado sobre as especificações dos motores, pode-se afirmar que o
motor de doze terminais, representado de forma circuital na figura, possui uma conexão em:
não se pode definir pela imagem.
triângulo doble.
Resposta corretatriângulo.
estrela.
estrela doble.
Pergunta 8 Crédito total dado 1 / 1
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedbac… 8/11
Ocultar opções de resposta
As figuras a seguir representam as bobinas de um motor e suas possíveis conexões.
Fonte: OLIVEIRA, A. Acionamentos e comandos elétricos: Teoria e Laboratório. 2. ed. Varginha: CEFET, 2012. p. 328.
A figura apresenta um motor com nove terminais. Os extremos da conexão 7 - 8 - 9 são internos e o usuário não tem
acesso a ela. Considerando essas informações e o conteúdo estudado sobre as especificações dos motores, analise
as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) O motor que está conectado em estrela simples (Y) trabalha a menor corrente.
II. ( ) A tensão de linha deveria ser igual em ambas as configurações, visto que correspondem ao mesmo motor.
III. ( ) Os motores de 9 terminais limitam-se a trabalhar com as tensões estândar 127/254/440 V.
IV. ( ) O motor que está conectado em estrela dupla (YY) trabalha a maior corrente.
Agora, assinale a alternativa que apresenta a sequência correta:
V, F, V, V.
V, V, F, F.
F, V, V, V.
Resposta corretaV, F, F, V.
V, F, V, F.
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedbac… 9/11
Ocultar opções de resposta
Pergunta 9 1 / 1
A figura a seguir representa o comportamento da velocidade e tensão de um motor CC, com velocidade desejada de
2200 rpm.
Na Figura, apresenta-se o resultado de um controlador de tensão de armadura aplicado em um motor CC. Na imagem
A, tem-se o comportamento da velocidade e, na imagem B, o comportamento da tensão. Ambas apresentam as curvas
com e sem controlador. Analise as asserções a seguir e a relação proposta entre elas:
I. No controle do motor CC, por ajuste da tensão de terminal aplicada à armadura, quando a tensão Va aumenta seu
valor, a velocidade se mantém próxima ao valor desejado.
Porque:
II. Existe uma relação diretamente proporcional entre a tensão de armadura e a velocidade do motor, sendo esta a
forma mais comum de controlar a velocidade do motor para conjugado constante.
É correto afirmar que:
A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedba… 10/11Ocultar opções de resposta
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
As asserções I e II são proposições falsas.
Resposta corretaAs asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Pergunta 10 1 / 1
Veja a seguinte figura que representa uma equação da potência média do motor, consumida em distintos intervalos de
tempo, considerando que o motor pode parar.
Figura – Funcionamento com carga variável e com repouso entre ostempos de carga.
Fonte: WEG. Motores Elétricos guia de especificação. Rev. 22, Jaraguá do Sul: WEG EQUIPAMENTOS ELÉTRICOS
S.A., 2019. p. 43.
De acordo com a figura e os conteúdos estudados sobre especificações dos motores, considere que todos os tempos
da figura são iguais e valem 0.8min, e que os valores das potências são P1= P3=P5= P6=250 kW. Assim, é correto
afirmar que a Pm vale:
24/03/2023, 19:21 Comentários
https://sereduc.blackboard.com/ultra/courses/_146737_1/outline/assessment/_7203716_1/overview/attempt/_24468468_1/review/inline-feedba… 11/11
 20000 kW . 2
Resposta correta224kW.
224 W.
 500 W . 2
50000 kW .2
