Prévia do material em texto

Elastômeros
Recaptulando...
Moldagem
É o ato de copiar em negativo, com a maior
fidelidade possível, as diversas regiões da
cavidade bucal.
Molde
Réplica negativa tridimensional de uma
dentição.
Modelo
Réplica positiva tridimensional de uma
dentição e suas estruturas adjacentes e
circunvizinhas, empregada como meio
auxiliar de diagnóstico.

Materiais de moldagem
Características ideais
• Ser suficientemente fluidos para se
adaptarem aos tecidos orais;
• Ser suficientemente viscoso para
ficar na moldeira;
• Transformar-se em um solido
borrachóide ou rígido na boca em
um tempo razoável (para não ser
desconfortável para o pct e
profissional);
• Ser resistente a distorção ou
rasgamento (pra quando tiver
tirando não rasgar demais);
• Ser dimensionalmente estável;
• Biocompatível;
• Custo-benefício.

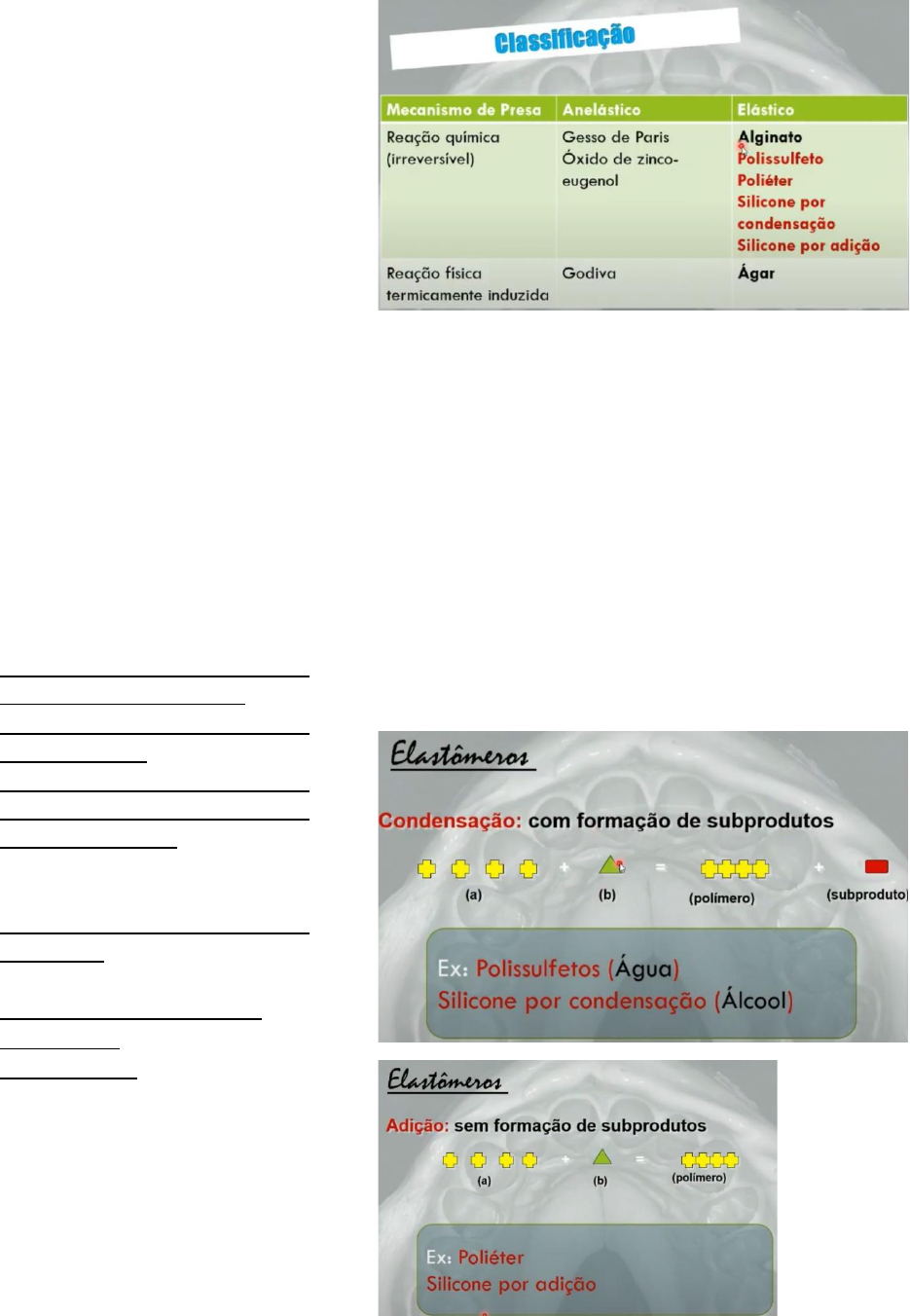

Elastômeros
Formam um grupo de materiais de
moldagem poliméricos sintéticos que são
quimicamente reticulados após a presa e
que podem ser esticados, recuperando
rapidamente suas dimensões originais
quando a tensão é liberada.
Quimicamente
Polissulfeto
Silicone (por condensação e por adição)
Poliéter


Algo que tem subprodutos tem mais
propensão a perde-los e ter percas na sua
estabilidade dimensional.
Polissulfeto:
Por conta de suas propriedades,
praticamente hoje estão obsoletos...
Polímero que tem como componente
básico uma mercaptana funcional (-SH) ou
um polímero de polissulfeto.

Apesar da quantidade pequena, apresenta
um odor proveniente do enxofre presente
na pasta base.
Carga: permitir uma certa viscosidade e
resistência, sobretudo, ao rasgamento.
Plastificante: característica mais viscosa.
Estão presentes tanto na pasta base como
na catalisadora.
Pasta catalisadora de cor marrom graças ao
dióxido de chumbo.


Mercaptanas: são polímeros isolados. Ele já
é um polímero que não está isolado, tem
pelo menos 3 como se observa. Mas para
ter a reticulação que é a união desses
polímeros de polissufeto e ter aquela rigidez
para ser considerado um material de
moldagem, é necessário o dióxido de
chumbo, que ao entrar em contato ele
libera o oxigênio que vai se unir aos
hidrogênios da mercaptana e vai liberar
moléculas de água.


Tempo de presa longo, pq fica uns 8 min na
boca do pct que não é tão legal.
Vantagens:
• Tempo de trabalho prolongado;
• Alta resistência ao rasgamento (um
dos materiais mais resistentes ao
rasgamento);
• Custo moderado.
Desvantagens:
• Necessita de moldeira individual
(não tem aquela massa pesada);
• Esticamento causa distorção;
• Mancha as roupas (por conta do
chumbo);
• Odor repugnante (por conta do
enxofre);
• Vazamento dentro de uma hora (30
min é o ideal!) (Desinfectou, vazou,
é o ideal para os que tem
subprodutos).
Manipulação:
Coloca na placa de vidro o mesmo
comprimento dos dois.
Manipulação até ficar homogêneo.

Técnica da moldagem com casquete.
Consegue-se usar esse material pq é usado
em quantidades mínimas, em técnicas de
moldeiras individuais chamadas de
casquete.
Dentro dessa moldeirinha é que se coloca o
material de moldagem.
Propriedades:
• Estabilidade dimensional;
• Reação por condensação;
• Subproduto: água;
• Vazar até 30 min após remoção da
boca;
• Odor desagradável;
• Radiopacidade (Pb) (se rasgar,
pode-se radiografar e identificar).

Apesar de ter subprodutos, ele contrai bem
menos que o silicone por condensação, por
conta que o silicone libera álcool que é mais
volátil, e é uma molécula maior que vai ser
perdida, logo contraindo mais.

Silicone por condensação
Materiais baseados em polímeros
polidimetil siloxano com grupos terminais
hidroxila.

Octoato de estanho que vai acelerar,
catalisar a reação?

Polidimetilsiloxano e alquilsilicato só vão
reagir na presença do octoato de estanho
que é um iniciador.


Tempo de trabalho não é tão longo (Mas diz
a profa que é um tempo suficiente, que n é
tão pequeno). Principalmente com a pasta
leve, que é a amarela, que logo toma presa
e tem dificuldade de se colocar na seringa
de elastômeros.
Vantagens:
• Material pesado para individualizar
a moldeira;
• Limpo e agradável (alguns tem até
sabor de menta);
• Bom tempo de trabalho;
• Margens facilmente visualizáveis.
Geralmente, esses silicones conseguem
copiar melhor os detalhes do que o gesso
pode reproduzir.
Desvantagens:
• Alta contração de polimerização
(por conta do álcool);
• Subproduto volátil;
• Baixa resistência ao rasgamento (se
n tiver uma espessura boa de
material);
• Hidrofóbico (característica dos
silicones) (pode n copiar com
perfeição se tiver úmido o local);
• Vazamento imediato.
Costuma ser mais utilizado do que o silicone
por adição por conta do seu custo.
Só vaza uma vez, depois do primeiro
vazamento perde o molde.
Manipulação:

Sempre se atentar para o que o fabricante
recomenda, no caso da imagem são dois
diâmetros pq não é um círculo.
A homogeneização tem que ser com a ponta
dos dedos.

Pode ser a espátula 36, espátula pra gesso.
É importante salientar que no silicone por
condensação a pasta pesada é só uma que
é a base, o catalisador é o mesmo que vai
servir para a pasta fluida, então é como se
tivesse 3 produtos. Diferente do silicone por
adição que a pasta pesada sempre tem duas
massas!!!

Silicone por adição
Chamado de polivinilsiloxano ou
vinilpolisiloxano. Baseado em uma
polimerização por adição do
divinilpolisiloxiano e do
polimetilhidrosiloxano, com um sal de
platina como catalisador.

Sal de platina é o catalisador.


Sem a formação de subprodutos.

Reação mais rápida que o por
condensação.
Vantagens:
• Material pesado para individualizar
a moldeira;
• Dispensador de automistura
(pistola);
• Limpo e agradável;
• Margens visíveis (muito bem
copiadas);
• Idealmente elástico;
• Vazamentos repetidos (7 dias, tem
estudos mostrando);
• Estável: pode adiar o vazamento.
Desvantagens:
• Hidrofóbicos (alguns fabricantes
adicionam surfactante pra deixar
um pouquinho hidrofílico);
• Baixa resistência ao rasgamento
(pra fazer o núcleo, que é copiar o
canal, é melhor usar o de
condensação, que é um pouco mais
resistente);
• Alto custo;
• Liberam gás hidrogênio (na
primeira uma hora, que não deixa
de ser um subproduto, mas não é
um subproduto que altera a
estabilidade dimensional do
material, por isso considera ele
como não tendo subprodutos).
Silicone por adição
• Não apresenta subprodutos;
• Moléculas residuais de polimetil-
hidrosiloxano + umidade = gás
hidrogênio (não é visível, só se
vazar imediatamente, nesse caso, é
sugerido esperar pelo menos uma
hora pra vazar, para evitar que no
gesso surjam algumas bolhas ou
mesmo irregularidades por conta
da presença do hidrogênio);
• Hidrofóbico – adição de
surfactante;
• Enxofre – inibe a presa (enxofre
reage com sal de platina, não se usa
luva de látex!!!!) (Se acabar logo
com o sal de platina, vai ter porções
que não vão se polimerizar,
sobretudo, as mais superficiais).



Poliéter
Polímero a base de poliéter, polimerizador
pela reação entre anéis de aziridina,
situados no término dos ramos moleculares
de poliéteres.
3M fez um elastômero específico para a
odontologia. Até hoje ela tem a patente.
Características:
• Introduzido na Alemanha no final
dos anos 60;
• Primeiro elastômero com a função
de material de moldagem
odontológico;
• Indicado para moldagem de poucos
dentes e sem grandes retenções
(um dos materiais mais rígidos para
moldagem);
• Ótima para moldagem em
pacientes desdentados e
moldagem com casquete;
• Apresenta-se em 3 consistências,
sendo a regulas a mais utilizada.
(Mais viscosa, regular e uma mais
flúida).

Os avanços não apontampara novos
materiais, e sim para o uso de tecnologias
digitais para moldagem.


Também sem a formação de subprodutos.


Ele vai ser arrastado normalmente por
alginato, as vezes tem dificuldade de o
alginato arrancar por ele ser muito rígido.
Em azul é mostrado um adesivo que é
aplicado no casquete. Os silicones em geral
precisam de um adesivo para ele grudar
melhor a moldeira. No caso do poliéter não
tem como trabalhar sem um adesivo.
Poliéter – Manipulação mecânica:
Como se fosse os cartuchos do silicone de
adição.
O poliéter já não é muito barato e dessa
forma ele se torna ainda mais caro, por isso
não se vê tanto.

Vantagens:
• Fácil manipulação
• Hidrofílicos
• Elevada estabilidade dimensional
• Alta reprodução de detalhes
• Resistência à ruptura adequada
• Fáceis de serem vazados
• Podem ser vazados em até uma
semana
• Permite vários vazamentos em um
molde
• Longo tempo de vida útil.
Desvantagens
• Alto custo
• Curto tempo de trabalho
• Alta rigidez (por isso n pode a boca
toda!)
• Não podem ser imersos por longos
tempo em solução desinfectante
(hidrofilia).

Elastômeros:
Resistência ao rasgamento

Polissulfeto >, só que ele não é muito
utilizado ne.
Depende, tem silicone por adição que é
menos resistente que um por condesação...
Pra fazer a moldagem de núcleo se trabalha
ou com o poliéter ou com o de
condensação.

Estabilidade dimensional

Por conta do álcool etílico o silicone por
condensação é o que mais contrai.
O poliéter, por conta de ser hidrofílico, se
observa até uma contração inicial, mas isso
não interfere na estabilidade.
Biocompatibilidade

Todos são biocompativeis, se tiver
moldando e rasgar e ficar la na ameia como
um corpo estranho, poliéter mais tóxico se
ficar um resto na ameia.
Sempre ter o cuidado de sempre remover
pedaços que ficam na ameia.
Desinfecção

Polissulfeto e silicone desinfecção igual a
do alginato.
Pra todos o ideal é seguir os 10 min, mas o
poliéter é aquele que tem que ta atento,
não pode por mais de 10 min. E ele não
aceita glutaraldeído, afeta e pode
prejudicar a estabilidade do material.








Custo

Dos mais usados o mais barato é o silicone
por condensação.
Rigidez

Silicone de adição muitas vezes faz
exodontia de dentes amolecidos.
Múltiplos vazamentos
• Poliéter
• Adição
Mistura automática
• Poliéter
• Adição
Pq que n fizeram mistura automática do de
condensação, pq seu atrativo é o custo.
Manipulação incorreta
Superfície do molde rugosa ou irregular
• Polimerização incompleta –
remoção prematura
• Para silicone de adição –
contaminação com látex
• Polimerização muito rápida
(proporção inadequada)
• Reação acelerador/base incorreta
• Bolhas
Incorporação de ar durante a
mistura. (O de adição tem a ponta
misturadora para evitar a
incorporação de bolhas).
• Vazios de formato
irregular:
Umidade ou resíduos na superfície
dos dentes. (no silicone de adição
ou condensação que são
hidrofóbicos).
• Modelo de gesso com a
superfície rugosa ou com
aspecto de giz
Limpeza inadequada do molde (não
pode deixar o molde ressecado,
mas tb n pode incharcado)
Excesso de água que não foi
removida do molde
Separação prematura; relação
água:pó do gesso incorreta
Silicone de adição – falha em
aguardar
• Distorção
Muito comum acontecer...
Falta de adesão entre o elastômero
e a moldeira
Excesso de material
Alívio insuficiente (foi feito com
rolopack)
Pressão continuada (inserir e
segurar, não continuar
pressionando)
Movimentação da moldeira
durante polimerização
Remoção prematura do molde da
boca
Remoção incorreta do molde da
boca (movimento de bascula n
pode)
Demora no vazamento do gesso –
polissulfeto ou sil. de condesação.

Técnicas de moldagem
Tipos de moldagem
• Dupla impressão (que
usamos no lab) (pesada e
leve separadas)
• Única impressão
o Monofásica
(normalmente a
leve)
o Simultânea
(pesada e leve
juntas)

Dupla impressão:
O que fizemos na prática
Quem trabalha sozinho
Para quem está iniciando é melhor


Única impressão – monofásica
Moldeira individual, só usa a leve!
Única impressão – Simultânea
Dentista na leve
Assistente na msm hora com a pesada

Que material escolher?
Paciente é dentado e eu preciso vazar
várias vezes:
Vou moldar com poliéter ou com sil de
adição? Silicone pq o poliéter é mt rígido.
Tem essas situações que não vão permitir
usar um determinado material
